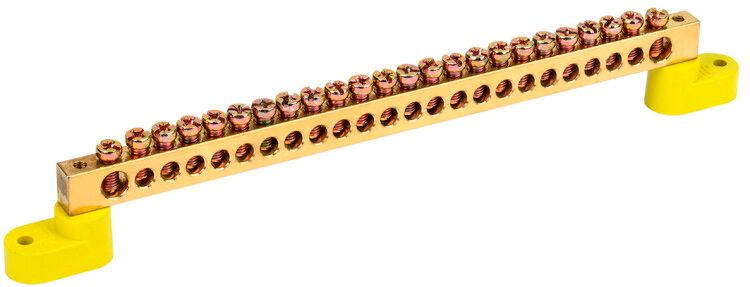

Шина PE "земля" на двух угловых изоляторах ШНИ-8х12-24-У2-Ж | YNN10-812-24C2-K05 IEK

Шина заземления PE на двух угловых изоляторах ШНИ-8х12-24-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Латунная конструкция с двумя изоляторами обеспечивает устойчивую работу при высокой плотности подключений - идеально подходит для сложных систем заземления.

Назначение и область применения

Шина ШНИ-8х12-24-У2-Ж используется для сборки нулевых защитных (PE) и рабочих нулевых (N) проводников в электрощитах. Применяется в промышленном и коммерческом электрооборудовании: распределительных щитах, пультах управления, станках, конвейерах, системах освещения и автоматизации. Подходит для установки в помещениях с нормальной влажностью и перепадами температур.

Технические характеристики

• Количество контактных точек: 24 - позволяет подключить до 24 проводов одновременно
• Номинальный ток: 125 А - выдерживает нагрузки типичных промышленных цепей
• Напряжение: 380 В - рассчитана на трёхфазные сети с напряжением до 380 В переменного тока
• Материал: латунь - обеспечивает хорошую проводимость и механическую прочность
• Толщина: 15 мм - достаточна для жесткости и теплоотвода
• Диапазон сечений проводов: до 25 мм2 - совместима с большинством медных многожильных проводов
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - долговечная конструкция при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных шин, соответствует ГОСТ
• Изолированный монтаж: да - исключает случайные замыкания на корпус
• Отделка поверхности: необработанная - требует осторожной установки, чтобы не повредить контактную поверхность

Совместимость и монтаж

Шина ШНИ-8х12-24-У2-Ж крепится через угловые изоляторы либо на DIN-рейку (35 мм), либо прямо на стенку щита. Для монтажа используются болты и гайки, входящие в комплект. Установка возможна на металлические и неметаллические панели. При использовании медных многожильных проводов обязательно применение наконечников-гильз - это предотвращает ослабление контакта и перегрев. Диаметр отверстий под болты соответствует стандартным требованиям для проводов сечением до 25 мм2.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к устройствам заземления в распределительных щитах. Цветовое исполнение (жёлтый) соответствует ГОСТ Р 50462, что обеспечивает быстрое распознавание защитного провода. Изолированный монтаж снижает риск поражения током и короткого замыкания. Наличие сертификатов соответствия IEK подтверждает соответствие российским и международным нормам безопасности.

Преимущества

• Высокая плотность подключения: 24 точки позволяют экономить место в щите
• Стабильный контакт благодаря латунному основанию - минимизирует нагрев и окисление
• Гибкий способ крепления: можно монтировать как на рейку, так и на панель
• Устойчивость к широкому диапазону температур - подходит для неотапливаемых помещений
• Долгий срок службы - снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначен для работы в агрессивных средах: пары кислот, щелочей, солей - могут повредить необработанную поверхность
• Не следует использовать в условиях постоянного воздействия воды или повышенной влажности выше 95% - отсутствует герметизация
• Подключение проводов сечением более 25 мм2 невозможно - требуется другая модель
• Не применяется в качестве фазной шины - цвет и назначение не соответствуют

Примеры использования

• Заземление в промышленном щите управления насосной станцией
• Сборка PE-шин в распределительном щите торгового центра
• Объединение защитных проводов в щите автономного освещения на объекте с суровым климатом
• Подключение нулевых проводов в пульте управления конвейерной линии

Практические советы

• Перед установкой проверьте, что все провода имеют наконечники-гильзы - это гарантирует надёжный контакт и продлевает срок службы шины
• При монтаже на DIN-рейку используйте только подходящие крепёжные элементы - не допускайте люфта
• Не затягивайте болты слишком сильно - латунь мягкая, есть риск срезания резьбы
• Проверяйте целостность изоляторов перед первым запуском - трещины или деформация недопустимы
• Для удобства обслуживания группируйте провода по функциональному назначению (например, по этажам или участкам оборудования)
• Артикул ynn10-812-24c2-k05 - это тот же продукт, что и ШНИ-8х12-24-У2-Ж; при заказе указывайте оба варианта для точности
