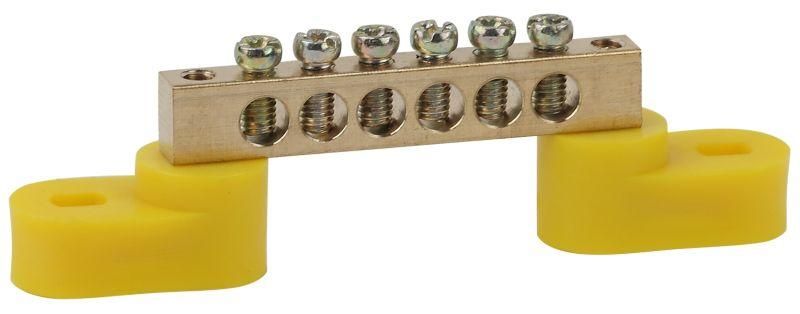

Шина PE "земля" на двух угловых изоляторах ШНИ-6х9-6-У2-Желтый (10/250/12000) NO-222-108-1 | Б0044157 ЭРА

Шина PE земля на двух угловых изоляторах ШНИ-6х9-6-У2 желтая — это надёжный элемент заземления для распределительных щитов, обеспечивающий безопасное соединение защитного провода с шиной. Произведена компанией ЭРА, артикул б0044157, подходит для установки в условиях повышенной влажности и промышленных объектах.

Назначение и область применения

Шина ШНИ-6х9-6-У2 используется для создания единых точек заземления (PE) в электрических щитах. Она позволяет надёжно соединить до шести защитных проводников с общей шиной, обеспечивая безопасность оборудования и персонала. Применяется в промышленных щитах, на станках, конвейерах, в системах освещения и автоматизации, где требуется жёсткая и долговечная заземляющая шина.

Технические характеристики

• Номинальный ток: 100 А — выдерживает длительную нагрузку без перегрева
• Рабочее напряжение: 380 В — соответствует сетям 380/220 В
• Сечение подключаемого провода: 10–25 мм² — совместима с большинством стандартных медных проводников
• Толщина шины: 9 мм — обеспечивает достаточную механическую прочность
• Материал: латунь — устойчив к коррозии, имеет хорошую электропроводность
• Количество контактов: 6 — возможность подключения шести заземляющих проводов
• Просвет от задней панели: 14 мм — позволяет монтировать шину даже в плотных щитах
• Изоляция: да — контактная часть отделена от корпуса щита двумя угловыми изоляторами
• Цвет: жёлтый — визуально отличает её от других шин, соответствует цветовой маркировке PE
• Поверхность контакта: необработанная — требует правильного затягивания болтов для надёжного контакта

Совместимость и монтаж

Шина ШНИ-6х9-6-У2 крепится через два угловых изолятора, что исключает случайное замыкание на металлический корпус щита. Монтаж выполняется с помощью болтов M6, которые входят в комплект. Установка возможна на DIN-рейку или прямо на стенку щита. Обязательно соблюдайте посадочный диаметр: отверстия рассчитаны под болты с шагом, подходящим для стандартных клеммных колец 10–25 мм². Не используйте силовые инструменты — перетяжка повредит резьбу латуни.

Безопасность и стандарты

Изделие выполнено из самозатухающего пластика изоляторов, что снижает риск возгорания. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-1 по безопасности заземляющих устройств. Цветовая маркировка жёлтого цвета соответствует нормам для PE-проводников. Наличие изоляции делает шину безопасной для работы в помещениях с повышенной влажностью.

Преимущества

• Высокая надёжность соединений благодаря материалу — латуни
• Защита от пробоя на корпус за счёт изолирующих опор
• Удобство сборки: шесть точек подключения в одном модуле
• Стойкость к коррозии — особенно важно в промышленной среде
• Жёлтый цвет упрощает визуальный контроль и соответствие стандартам

Ограничения применения

• Не предназначен для постоянного прохождения тока выше 100 А — превышение вызывает нагрев и выход из строя
• Не рекомендуется использовать в агрессивных химических средах — латунь может окисляться
• Не подходит для подключения проводов меньше 10 мм² — контакт будет ненадёжным
• Не является автономным устройством — требует внешнего крепления и соединения с основной заземляющей шиной

Примеры использования

• Заземление всех корпусов станков в цехе
• Объединение защитных проводов от частотных преобразователей
• Подключение заземления к щитам управления лифтов и эскалаторов
• Создание единой точки заземления в распределительном щите ЖКХ

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение 10–25 мм² — меньшие не будут надёжно зажаты
• Используйте кольца с внутренним диаметром 6 мм — они точно подходят к болтам шины
• Затягивайте болты рукой, затем слегка доверните отвёрткой — перетяжка деформирует латунь
• Проверяйте контакт после первого запуска системы — при нагреве может произойти ослабление
• Для щитов с ограниченным пространством учтите просвет 14 мм между шиной и задней стенкой
