Шина PE "земля" на двух угловых изоляторах ШНИ-6х9-6-У2-Ж | YNN10-69-6C2-K05 IEK

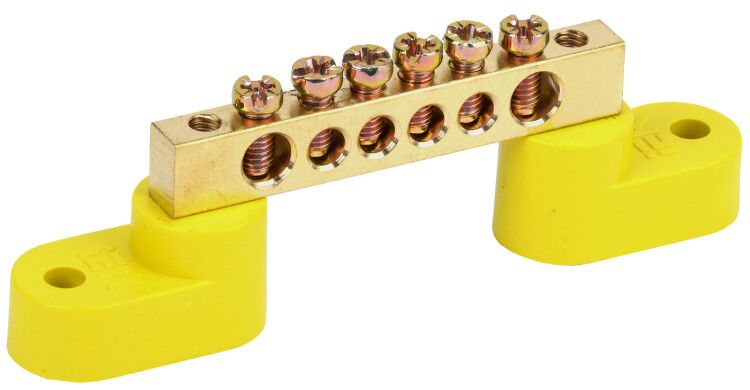

Шина заземления ШНИ-6х9-6-У2-Ж на двух угловых изоляторах от IEK - это надёжный элемент для организации системы заземления в распределительных щитах. Латунная шина с изоляцией обеспечивает безопасное соединение нескольких проводников, а жёлтый цвет соответствует стандартному обозначению заземляющих цепей. Артикул ynn10-69-6c2-k05 подходит для монтажа в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Шина заземления ШНИ-6х9-6-У2-Ж используется для объединения защитных (PE) и нулевых (PEN) проводников в распределительных шкафах. Она позволяет подключить до шести проводов сечением до 16 мм2 к единой точке заземления. Применяется в промышленных, коммерческих и жилых объектах - например, в щитах управления станков, системах освещения, HVAC и других устройствах, где требуется надёжное заземление.

Технические характеристики

• Количество контактов: 6 - возможность подключения шести проводников одновременно
• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Рабочее напряжение: 380 В - рассчитана на трёхфазные сети переменного тока
• Материал шины: латунь - высокая электропроводность и устойчивость к коррозии
• Толщина шины: 15 мм - обеспечивает механическую прочность и теплоотвод
• Диапазон сечений проводов: до 16 мм2 - совместима с большинством стандартных кабелей
• Температурный диапазон: от -40 C до +50 C - работает в холодных и жарких помещениях
• Степень защиты: изолированный монтаж - исключает случайные замыкания на корпус
• Отделка: необработанная - сохраняет естественную поверхность латуни, не требует покраски
• Цвет: желтый - визуальное соответствие требованиям ГОСТ Р 50462 для заземляющих проводников

Совместимость и монтаж

Шина ШНИ-6х9-6-У2-Ж монтируется прямо на стенку шкафа с помощью двух угловых изоляторов из самозатухающего пластика. Установка выполняется болтами через отверстия в основании изоляторов. Диаметр посадочных отверстий не указан - перед монтажом проверьте размеры крепёжных отверстий на вашем шкафе. Подключение проводов осуществляется с помощью гильз или наконечников, затянутых винтами на шине. Не используйте силовые кабели с сечением больше 16 мм2 - это может повредить контактные площадки.

Безопасность и стандарты

Шина соответствует нормам для внутренней установки в электроустановках до 1000 В. Материал изолятора - самозатухающий пластик, что снижает риск распространения пламени при аварийном нагреве. Цветовое исполнение (жёлтый) соответствует ГОСТ Р 50462, обеспечивающему узнаваемость заземляющих проводников. Нормальные условия эксплуатации: влажность до 90 %, отсутствие агрессивных паров и пыли.

Преимущества

• Высокая надёжность соединений благодаря латунной основе - меньше окисления, чем у стали
• Изолированный монтаж предотвращает пробои на металлический корпус шкафа
• Удобство сборки: все шесть контактов расположены компактно, экономят место в щите
• Устойчивость к перепадам температур - подходит для неотапливаемых помещений
• Жёлтый цвет упрощает визуальный контроль и обслуживание

Ограничения применения

• Не предназначен для внешней установки - отсутствует степень IP, не защищён от прямого попадания воды
• Не рекомендуется использовать в местах с постоянным воздействием химически активных веществ (кислоты, щёлочи)
• Максимальное сечение провода - 16 мм2; большие кабели не смогут быть надёжно закреплены
• Не имеет встроенной защиты от перегрузки - должна использоваться в сочетании с автоматическими выключателями

Примеры использования

• Заземление всех корпусов оборудования в промышленном щите управления
• Объединение PEN-проводников в щите этажного распределения многоквартирного дома
• Подключение защитных проводников от частотных преобразователей, насосов, вентиляторов
• Формирование общей точки заземления в щитах для систем безопасности и сигнализации

Практические советы

• Перед монтажом проверьте, чтобы отверстия в шкафу совпадали с положением крепёжных отверстий на изоляторах - возможны различия между моделями шкафов
• Используйте наконечники типа “штырь” или “вилка” для проводов - они лучше фиксируются в контактных зажимах
• Затягивайте винты равномерно, без перекоса - это продлит срок службы контакта
• Проверяйте целостность изоляторов после монтажа: трещины или деформация - повод к замене
• Для удобства обслуживания оставляйте свободное пространство вокруг шины - так проще отсоединять провода
