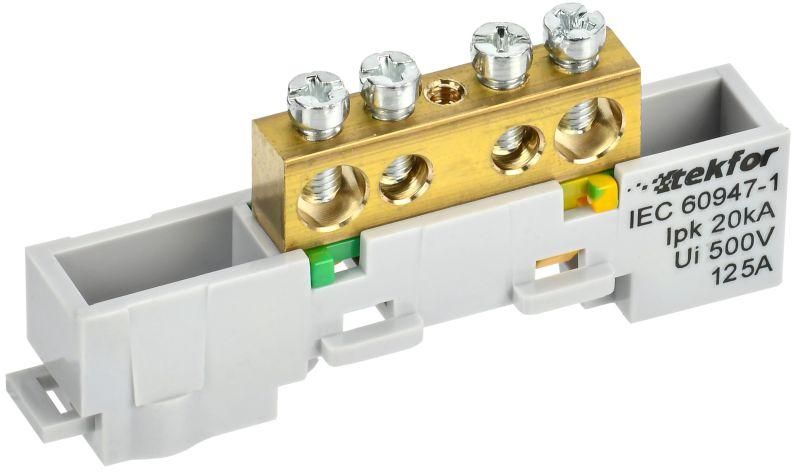

Шина PE "земля" неизол. на универс. держ. 8х12-4-Ж TEKFOR IEK TF-NN20-04-DL-K05

Шина PE земля неизолированная на универсальном держателе 8x12-4-Ж от IEK (ИЭК), артикул tf-nn20-04-dl-k05, предназначена для надёжного подключения защитных проводников в распределительных щитах и промышленном оборудовании. Её конструкция обеспечивает устойчивый контакт даже при высоких токах замыкания.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 8x12-4-Ж используется для создания единых точек заземления в электрических щитах. Подходит для присоединения защитных проводников (PE) в системах TN-S и TN-C-S. Применяется в бытовых, коммерческих и промышленных установках - например, в щитах управления станков, конвейеров, освещения и HVAC-систем.

Технические характеристики

• Материал контактной части: латунь - обеспечивает низкое переходное сопротивление и долгий срок службы
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии
• Изолятор: негорючий пластик - повышает безопасность при перегрузках и КЗ
• Размеры контакта: 8×12 мм - соответствует стандартным сечениям проводов
• Количество клемм: 4 точки подключения
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90% без конденсации

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 8x12-4-Ж крепится на DIN-рейку шириной 35 мм. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает ослабление контакта и перегрев. Максимальное сечение провода - до 16 мм2. Универсальный держатель позволяет легко менять положение шины в щите без демонтажа.

Безопасность и стандарты

Конструкция шины соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Негорючий изолятор снижает риск возгорания при аварийных режимах. Шина не имеет собственной защиты от бросков напряжения - её следует использовать в составе системы с правильно спроектированными устройствами защиты.

Преимущества

• Универсальная система крепления - совместима с любыми типами DIN-реек
• Латунные контакты обеспечивают стабильный токопроводящий контакт даже при частых подключениях
• Высокая термостойкость изолятора - работает в условиях повышенной влажности и перепадов температур
• Чёткая маркировка клемм - упрощает идентификацию при обслуживании

Ограничения применения

• Не предназначен для подключения одножильных алюминиевых проводов - возможен хрупкий контакт
• Не защищён от внешнего воздействия воды или пыли - требует установки внутри закрытого щита
• Не рассчитана на постоянную нагрузку выше 100 А - для больших токов используйте шины с увеличенным сечением
• Не применяется в цепях переменного тока свыше 1000 В

Примеры использования

• Подключение защитных проводников от автоматических выключателей в этажном щите жилого дома
• Объединение корпусов оборудования на производстве (станки, насосы, панели управления)
• Создание общей шины заземления в распределительных пунктах торгового центра
• Финальное заземление в системах UPS и ИБП

Практические советы

• Перед монтажом проверьте, что все провода имеют гильзы - это гарантирует плотный контакт и предотвращает перегрев
• Затягивайте винты моментом 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить латунные контакты
• При использовании нескольких шин PE земля неизолированная на универсальном держателе 8x12-4-Ж от IEK (ИЭК) рекомендуется соединять их между собой перемычками того же сечения, что и основные провода
• Не устанавливайте шину рядом с источниками тепла - нагрев снижает эффективность изоляции
• Артикул tf-nn20-04-dl-k05 подходит для замены аналогичных изделий других брендов - проверяйте только размеры и количество клемм
