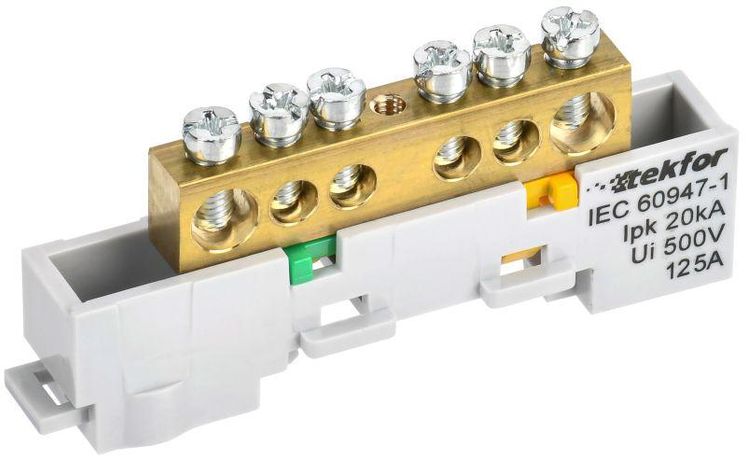

Шина PE "земля" неизол. на универс. держ. 8х12-6-Ж TEKFOR IEK TF-NN20-06-DL-K05

Шина PE земля неизолированная на универсальном держателе 8x12-6-Ж от IEK (ИЭК), артикул tf-nn20-06-dl-k05, предназначена для надёжного соединения защитных проводников в распределительных щитах и промышленном оборудовании. Её конструкция обеспечивает устойчивый контакт даже при высоких нагрузках, а универсальный держатель упрощает установку.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 8x12-6-Ж используется для создания единой системы заземления в электрических щитах. Каждый из шести контактов позволяет подключить один защитный проводник - например, жилу PE от оборудования, автоматических выключателей или УЗО. Подходит для монтажа в силовых щитах, панелях управления, станционных комплексах и других местах, где требуется массовое заземление.

Технические характеристики

• Количество контактов: 6
• Номинальный ток: 125 А
• Диапазон сечений подключаемых проводов: до 25 мм2
• Материал контактной части: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Максимальная влажность: до 90 % (без конденсации)

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 8x12-6-Ж крепится на DIN-рейку шириной 35 мм благодаря встроенному защёлкивающемуся креплению. Для подключения проводов используются винтовые зажимы. Медные многожильные провода должны быть предварительно обжаты наконечниками-гильзами - это исключает перелом жил и снижает переходное сопротивление. Диаметр отверстия под винт соответствует стандартным наконечникам для сечений до 25 мм2. Универсальный держатель позволяет устанавливать шину как вертикально, так и горизонтально.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для электроустановок до 1000 В. Негорючий изолятор и латунные контакты обеспечивают устойчивость к нагреву и долговечность. Шина прошла испытания на термическую стойкость и механическую прочность в рамках внутренних стандартов IEK (ИЭК) серии TEKFOR.

Преимущества

• Высокая проводимость благодаря латунному корпусу - минимизация потерь энергии и нагрева
• Универсальный держатель - удобство монтажа на любой DIN-рейке
• Стандартное количество контактов (6) - оптимально для типовых щитов
• Надёжные оцинкованные винты - устойчивость к коррозии в условиях повышенной влажности
• Открытая конструкция - возможность визуального контроля состояния соединений

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический гальванический эффект
• Не имеет изоляции на самой шине - запрещено использовать в открытых участках цепи без защиты
• Не рассчитана на ток выше 125 А - превышение может вызвать перегрев и повреждение контактов
• Не рекомендуется для внешней установки без герметичного кожуха - несмотря на IP-защиту изолятора, сама шина не имеет степени защиты

Примеры использования

• Подключение защитных проводников от автоматов в квартирном щите
• Объединение PE-проводов от насосов, вентиляторов и конвейеров в промышленном шкафу
• Создание общей точки заземления в системах освещения и управления
• Монтаж в распределительных пунктах (ЩР, ЩО) с множеством потребителей

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящее сечение - не более 25 мм2
• Обязательно используйте наконечники-гильзы для многожильных медных проводов - это продлит срок службы соединения
• Проверяйте затяжку винтов моментом 0,5–0,7 Нм - недостаточно плотно - риск нагрева; слишком сильно - риск повреждения резьбы
• При использовании в помещениях с высокой влажностью (например, бассейны, холодильные камеры) дополнительно закрывайте шину защитным кожухом
• Шина PE земля неизолированная на универсальном держателе 8x12-6-Ж от IEK (ИЭК) совместима с другими элементами серии TEKFOR - можно собирать унифицированные щитовые решения
