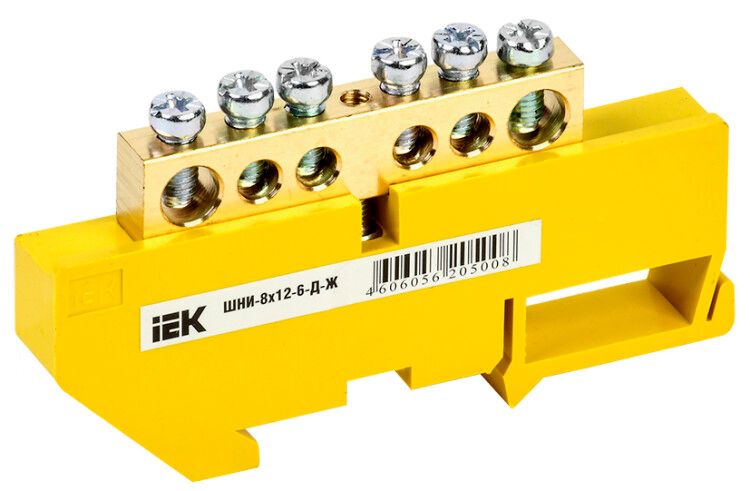

Шина PE "земля" на DIN-изоляторе ШНИ-8х12-6-Д-Ж | YNN10-812-6D-K05 IEK

Шина заземления PE на DIN-изоляторах ШНИ-8х12-6-Д-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель обеспечивает безопасное заземление при токах до 125 А и устанавливается на стандартную DIN-рейку.

Назначение и область применения

Шина заземления PE на DIN-изоляторах ШНИ-8х12-6-Д-Ж используется для подключения защитных (PE) и рабочих нулевых (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организовать единый контур заземления. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах - например, в щитах жилых домов, производственных линий, насосных станциях и HVAC-системах.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительные нагрузки без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с нулевым проводом
• Количество контактов: 6 - позволяет подключить до шести проводников
• Толщина шины: 12 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Материал: латунь - высокая электропроводность, коррозионная стойкость
• Диапазон сечений проводов: до 25 мм2 - совместима с большинством стандартных медных проводов
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях холодных складов и жарких помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных шин, соответствует ГОСТ
• Изолированный монтаж: да - предотвращает случайные замыкания на корпус щита
• Способ монтажа: на DIN-рейку 35 мм - стандартизованный способ крепления
• Отделка поверхности: необработанная - требует осторожной сборки, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина ШНИ-8х12-6-Д-Ж крепится исключительно на стандартную DIN-рейку шириной 35 мм. Для этого используются встроенные изоляторы - они обеспечивают гальваническую развязку между шиной и металлическим корпусом щита. Монтаж выполняется путём защёлкивания на рейку, как у автоматических выключателей. При использовании медных многожильных проводов обязательно применение наконечников-гильз - это снижает риск ослабления контакта и перегрева. Установка возможна как вертикально, так и горизонтально, в зависимости от компоновки щита.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в России (ГОСТ Р 50030.2, ГОСТ 30331). Жёлтый цвет соответствует нормам маркировки защитных проводников. Изолирующий материал обеспечивает защиту от случайного прикосновения к токоведущим частям. Наличие изоляторов гарантирует соответствие требованиям безопасности при работе в помещениях с повышенной влажностью и в условиях возможного попадания сторонних предметов.

Преимущества

• Высокая надёжность контактов благодаря латунному основанию - меньше окисления, чем у стали
• Удобство монтажа - стандартная DIN-крепёжная система совместима с любыми современными щитами
• Защита от пробоя - изоляционные элементы исключают контакт с корпусом
• Стандартная маркировка цветом - упрощает диагностику и обслуживание
• Долгий срок службы - 15 лет при правильном монтаже и эксплуатации

Ограничения применения

• Не предназначен для работы при токах выше 125 А - превышение вызывает перегрев и деформацию
• Не допускается использование с алюминиевыми проводами - латунь плохо сочетается с алюминием, возникает гальванопара
• Не следует использовать в средах с агрессивными химикатами - необработанная поверхность подвержена коррозии при постоянном воздействии паров кислот или солей
• Запрещён монтаж без изоляторов - прямое крепление к металлическому корпусу нарушает принцип заземления

Примеры использования

• Подключение защитных проводников от автоматов в этажном щите жилого дома
• Объединение PE-проводов от нескольких станков на производстве
• Формирование единой точки заземления в распределительном щите офисного здания
• Сборка нулевой шины в щитах систем освещения и вентиляции

Практические советы

• Перед монтажом проверьте, что все провода имеют наконечники-гильзы - особенно если это многожильные медные провода сечением 2,5–25 мм2
• Не затягивайте болты слишком сильно - латунь мягкая, можно повредить резьбу
• При установке в щит с металлическим корпусом всегда используйте изоляторы - даже если кажется, что шина “не касается” корпуса
• Проверяйте плотность контактов после первого включения - нагрев может вызвать слабое ослабление
• Для больших объектов с множеством ответвлений выбирайте модели с большим числом контактов - ШНИ-8х12-6-Д-Ж от IEK подходит для средних щитов, но не для крупных распределительных пунктов
