Шина PE "земля" неизол. на универс. держ. 8х12-8-Ж TEKFOR IEK TF-NN20-08-DL-K05

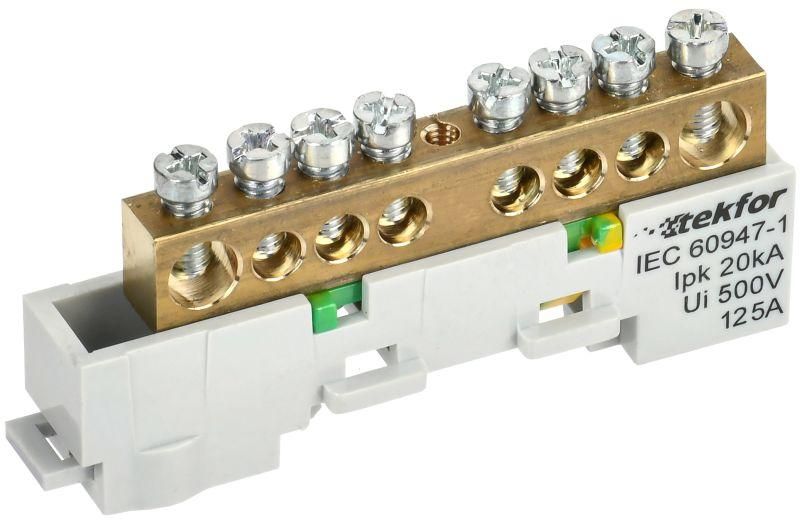

Шина PE земля неизолированная на универсальном держателе 8x12-8-Ж от IEK (ИЭК), артикул tf-nn20-08-dl-k05, предназначена для надёжного соединения защитных проводников в распределительных щитах и промышленном оборудовании. Её конструкция обеспечивает устойчивый контакт даже при высоких нагрузках, а универсальный держатель упрощает установку.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 8x12-8-Ж используется для создания единой системы заземления в электрических щитах. Каждый из 8 контактов позволяет подключить один защитный проводник - например, жилу PE от оборудования, автоматических выключателей или УЗО. Подходит для монтажа в силовых щитах, панелях управления, станционных комплексах и других местах, где требуется массовое заземление.

Технические характеристики

• Количество контактов: 8
• Максимальное сечение подключаемого провода: 25 мм2
• Номинальный ток: 125 А
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Прижимные винты: оцинкованная сталь - защищены от ржавчины
• Изолятор: негорючий пластик - повышает безопасность при работе под напряжением
• Тип поверхности: необработанная - не требует дополнительной защиты, но может окисляться при длительном воздействии влаги
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 8x12-8-Ж крепится на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - достаточно затянуть винт отверткой. Медные многожильные провода обязательно должны быть обжаты наконечниками-гильзами - это предотвращает перелом жил и снижение качества контакта. Диаметр отверстия под винт соответствует стандартным наконечникам типа НШВИ. Универсальный держатель позволяет легко перемещать шину по рейке без демонтажа.

Безопасность и стандарты

Конструкция шины соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств коммутационных в распределительных системах. Негорючий изолятор обеспечивает класс самозатухания V-0. Шина не содержит свинца и других запрещённых веществ, что соответствует RoHS.

Преимущества

• Высокая плотность контактов - 8 точек на одном модуле, экономит место в щите
• Универсальный держатель - совместим с любой DIN-рейкой, легко фиксируется и снимается
• Латунные контакты - обеспечивают долговечность и стабильную проводимость даже при циклических нагрузках
• Оцинкованные винты - устойчивы к коррозии в условиях повышенной влажности
• Подходит для частых проверок и обслуживания - винты можно откручивать и закручивать несколько раз без потери усилия затяжки

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - хотя работает при влажности до 90%, конденсация может вызвать окисление необработанной поверхности
• Не рекомендуется использовать для подключения алюминиевых проводов - материал контактов рассчитан на медь
• Не имеет собственной изоляции между контактами - при монтаже важно соблюдать минимальные расстояния до фазных элементов
• Не подходит для автоматического подключения - требует ручной затяжки винтов

Примеры использования

• Заземление корпусов частотных преобразователей в промышленных панелях
• Объединение защитных проводников от нескольких УЗО в квартирном щитке
• Создание общей точки заземления для станков на производстве
• Подключение экранов кабелей в системах автоматизации

Практические советы

• Перед монтажом проверьте, чтобы все провода имели подходящие наконечники - сечение 25 мм2 требует гильзы НШВИ-25
• Затягивайте винты равномерно - переусиливать нельзя, это может повредить резьбу или деформировать латунный контакт
• Если шина устанавливается в помещении с высокой влажностью, периодически осматривайте контакты на предмет окисления - при необходимости протирайте спиртом
• При использовании в составе серии TEKFOR от IEK - шина полностью совместима с другими элементами этой линейки, включая автоматы и клеммы
• Артикул tf-nn20-08-dl-k05 - это оригинальный номер от IEK; при замене используйте именно его, чтобы сохранить соответствие сертификатам
