Шина PE "земля" неизол. на универс. держ. 6х9-10-Ж TEKFOR IEK TF-NN10-10-DL-K05

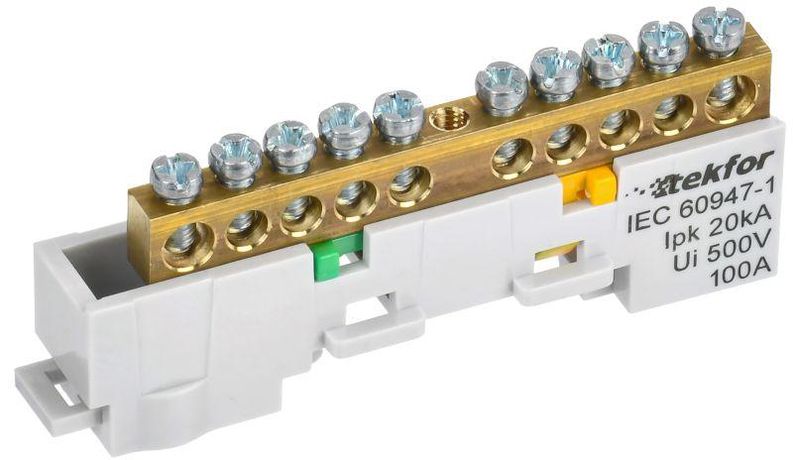

Шина PE земля неизолированная на универсальном держателе 6х9-10-Ж от IEK (ИЭК), артикул tf-nn10-10-dl-k05, предназначена для надёжного соединения защитных проводников в распределительных щитах и промышленном оборудовании. Универсальный держатель обеспечивает устойчивую установку, а латунная контактная группа гарантирует долгий срок службы даже при высоких нагрузках.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 6х9-10-Ж используется для создания единой системы заземления в электрических щитах. Каждый из 10 контактов позволяет подключить один защитный проводник - например, жилу PE от оборудования, автоматических выключателей или УЗО. Подходит для монтажа в силовых, осветительных и промышленных щитах, а также в технологическом оборудовании, где требуется массовое заземление.

Технические характеристики

• Тип изделия: шина PE земля неизолированная
• Количество контактов: 10
• Сечение провода: до 16 мм2
• Материал контактов: латунь
• Номинальный ток: 100 А
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Прижимные винты: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 6х9-10-Ж крепится на DIN-рейку шириной 35 мм. Для подключения используются медные многожильные провода сечением до 16 мм2 - перед монтажом обязательно обжимайте их наконечниками-гильзами. Это предотвращает перелом жил и снижает риск нагрева в месте контакта. Винты затягиваются отвёрткой с плоским лезвием; усилие не требует специального контроля - достаточно плотного прилегания провода.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок. Негорючий изолятор и латунные контакты обеспечивают устойчивость к перегрузкам и коротким замыканиям. Шина не имеет собственного сертификата ГОСТ/IEC, но изготовлена в соответствии с практикой, применяемой в рамках серии TEKFOR от IEK (ИЭК) для внутреннего использования в щитах класса IP54 и выше.

Преимущества

• Высокая проводимость благодаря латунным контактам - меньше потерь и нагрева
• Универсальный держатель - легко монтируется на любые DIN-рейки
• 10 точек подключения - экономит место в щите вместо нескольких одиночных зажимов
• Стандартный шаг между контактами - совместим с большинством типовых решений
• Оцинкованные винты - устойчивы к коррозии в условиях повышенной влажности

Ограничения применения

• Не предназначен для внешней установки - отсутствует герметизация и степень защиты IP
• Не рекомендуется для подключения алюминиевых проводов - возможен электрохимический эффект
• Не изолирована - запрещено использовать там, где есть риск случайного прикосновения к токоведущим частям
• Не рассчитана на токи выше 100 А - превышение вызывает перегрев и повреждение контактов

Примеры использования

• Подключение защитных проводников от автоматов в квартирном щите
• Объединение PE-проводов от станков, насосов и конвейеров в цеховой распределительной коробке
• Создание общей точки заземления в системах управления и автоматизации
• Монтаж в щитах с большим количеством УЗО и дифференциальных автоматов

Практические советы

• Перед установкой проверьте, что все провода имеют подходящее сечение - максимум 16 мм2
• Обязательно используйте наконечники-гильзы для многожильных медных проводов - это продлит срок службы контактов
• Не затягивайте винты слишком сильно - можно повредить резьбу или деформировать латунную планку
• При использовании в помещениях с высокой влажностью регулярно проверяйте состояние винтов на наличие коррозии
• Шина PE земля неизолированная на универсальном держателе 6х9-10-Ж от IEK (ИЭК) - идеально сочетается с другими элементами серии TEKFOR для унификации сборки
