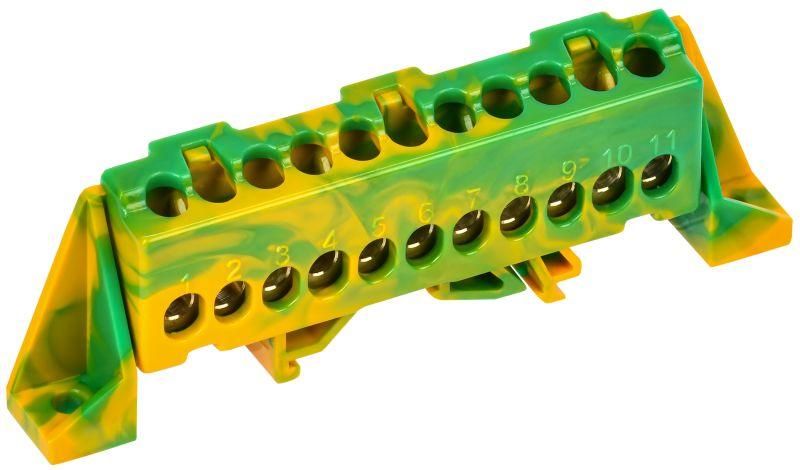

Шина PE "земля" в комб. изол. "Стойка" 6х9-11-ЖЗ TEKFOR IEK TF-NN10-11-DP-K52

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-11-ЖЗ от IEK (ИЭК), артикул tf-nn10-11-dp-k52, предназначена для надёжного подключения защитных проводников в распределительных щитах и промышленном оборудовании. Комбинированный изолятор обеспечивает безопасную фиксацию на DIN-рейке, а латунная контактная группа гарантирует устойчивый токовый проход.

Назначение и область применения

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-11-ЖЗ используется для создания единой системы заземления в электрических щитах. К ней подключаются защитные проводники (PE) от оборудования, автоматических выключателей, УЗО и других устройств. Подходит для установки в бытовых, офисных и промышленных распределительных устройствах. Часто применяется в сборках на основе DIN-рейки - например, в щитах жилых домов, производственных линиях, насосных станциях.

Технические характеристики

• Номинальный ток: 100 А - способна пропускать значительные токи замыкания без перегрева;
• Материал контактов: латунь - обеспечивает высокую электропроводность и долговечность;
• Отделка поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения во влажной среде;
• Изолятор: негорючий пластик - предотвращает случайные замыкания и соответствует требованиям пожарной безопасности;
• Рабочая температура: от –40 C до +50 C - подходит для холодных помещений и нагретых зон;
• Относительная влажность: до 90 % - допустимо использование в помещениях с повышенной влажностью, но без постоянного контакта с водой.

Совместимость и монтаж

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-11-ЖЗ крепится на стандартную DIN-рейку шириной 35 мм. Для подключения используются прижимные винты из оцинкованной стали. Медные многожильные провода должны быть обязательно оконцеваны наконечниками-гильзами - это исключает ослабление контакта и повреждение жил при затяжке. Одиночная шина рассчитана на несколько точек подключения; при необходимости можно использовать несколько шин параллельно.

Безопасность и стандарты

Конструкция соответствует общепринятым нормам для внутреннего электрооборудования. Негорючий материал изолятора снижает риск возгорания при аварийных режимах. Шина не содержит свинца и других запрещённых веществ, что делает её совместимой с экологическими требованиями ЕАЭС. Однако сертификация по ГОСТ Р 50030.5.1 или IEC 61439 не указана - рекомендуется проверить соответствие проектным документам перед применением в ответственных объектах.

Преимущества

• Удобная фиксация на DIN-рейке - позволяет быстро собирать и менять щитовые решения;
• Высокая прочность латунных контактов - минимизирует риск окисления и потери контакта;
• Стандартный форм-фактор - совместима с большинством типовых щитов IEK и аналогичных производителей;
• Простота обслуживания - доступ к винтам для контрольной затяжки без демонтажа всей конструкции.

Ограничения применения

• Не предназначен для внешней установки - отсутствие герметизации и защитного покрытия делает шину чувствительной к коррозии при попадании воды;
• Не рекомендуется для циклических нагрузок выше 100 А - длительная работа близко к пределу может вызвать перегрев;
• Не подходит для подключения алюминиевых проводов - материал контактов несовместим с алюминием, возможен гальванический эффект;
• Необработанная поверхность требует регулярного осмотра в условиях высокой влажности - возможна эрозия латуни без защиты.

Примеры использования

• Подключение защитных проводников от автоматов и УЗО в квартирном щите;
• Объединение корпусов станков, конвейеров и другого металлического оборудования в цеховой распределительной станции;
• Формирование контура заземления в системах питания серверных комнат и telecom-шкафов;
• Использование в составе готовых щитов серии TEKFOR от IEK (ИЭК).

Практические советы

• Перед монтажом проверьте посадочный диаметр винтов - он соответствует стандартному размеру для наконечников типа НШВИ 1–6 мм2;
• При использовании в сыром помещении (например, в подвале) дополнительно обработайте контакты антиоксидантной пастой;
• Не используйте шину как основную фазную шину - она предназначена только для PE-проводников;
• При групповом монтаже нескольких шин оставляйте минимальный зазор 10 мм между ними для теплоотвода;
• Проверяйте момент затяжки винтов - слишком слабая затяжка вызывает нагрев, слишком сильная - деформацию латуни.
