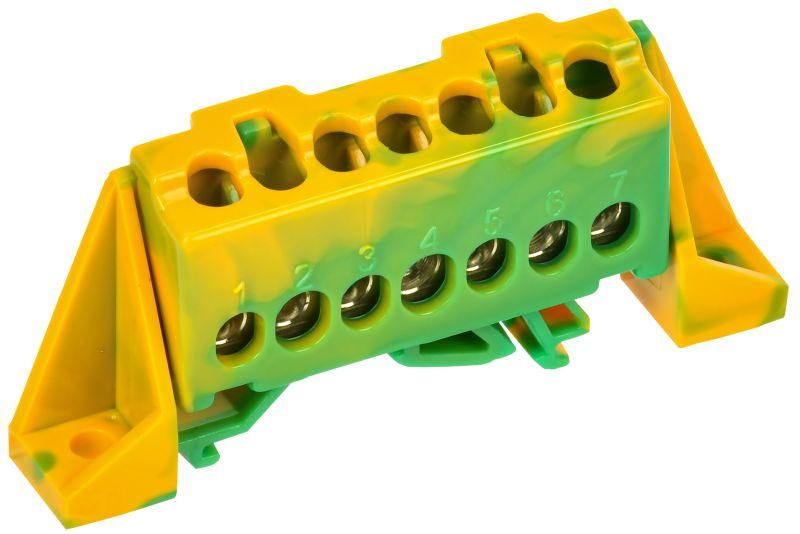

Шина PE "земля" в комб. изол. "Стойка" 6х9-7-ЖЗ TEKFOR IEK TF-NN10-07-DP-K52

Шина PE земля в комбинированном DIN-изоляторе Стойка 6х9-7-ЖЗ от IEK (ИЭК), артикул tf-nn10-07-dp-k52, предназначена для надёжного подключения защитных проводников в распределительных щитах и технологических системах. Комбинированный изолятор обеспечивает безопасную фиксацию на DIN-рейке, а латунная контактная группа гарантирует устойчивый токовый проход до 100 А.

Назначение и область применения

Шина PE земля в комбинированном DIN-изоляторе Стойка 6х9-7-ЖЗ используется для создания единых точек заземления в электрических щитах. Подходит для присоединения защитных проводников (PE) в бытовых, промышленных и коммерческих установках. Часто применяется в щитовых сборках, панелях управления, станциях автоматизации и других объектах, где требуется централизованное заземление нескольких circuit’ов.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку без перегрева;
• Материал контактов: латунь - обеспечивает высокую электропроводность и долговечность;
• Отделка поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах;
• Изолятор: негорючий пластик - соответствует требованиям пожарной безопасности, устойчив к нагреву;
• Крепление: DIN-рейка 35 мм - совместима со стандартными монтажными рейками;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений;
• Относительная влажность: до 90 % - допустимо использование в сырых помещениях, но без постоянного контакта с водой.

Совместимость и монтаж

Шина PE земля в комбинированном DIN-изоляторе Стойка 6х9-7-ЖЗ легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются прижимные винты из оцинкованной стали. Медные многожильные провода должны быть предварительно обжаты наконечниками-гильзами - это исключает ослабление контакта и повреждение жил. Количество точек подключения определяется конструкцией шины - проверьте количество отверстий перед заказом. Убедитесь, что посадочные размеры соответствуют вашим проводам (обычно подходят сечением до 25 мм2).

Безопасность и стандарты

Конструкция шины соответствует общепринятым нормам для оборудования внутри распределительных устройств. Негорючий материал изолятора снижает риск возгорания при аварийных режимах. Однако шина не сертифицирована по ГОСТ IEC 60439-1/EN 61439-1 напрямую - её применение должно быть согласовано с проектом и правилами устройства электроустановок (ПУЭ). Не используйте в взрывоопасных зонах без дополнительной защиты.

Преимущества

• Комбинированный дизайн - изолятор и шина в одном корпусе, экономит место в щите;
• Высокая проводимость латуни - минимизирует потери энергии и нагрев;
• Стандартное крепление на DIN-рейку - ускоряет монтаж и замену;
• Устойчивость к широкому диапазону температур - работает в неотапливаемых помещениях и на улице (в защищённых шкафах);
• Подходит для массового использования - идеальна для типовых решений в жилищном и промышленном строительстве.

Ограничения применения

• Необработанная поверхность - подвержена окислению в условиях повышенной влажности или химически активной среды; рекомендуется использовать в сухих закрытых щитах;
• Нельзя применять для фазных проводников - только для PE (защитного заземления);
• Не предназначен для частых демонтажей - прижимные винты теряют усилие после нескольких затяжек;
• Требуется обязательное оконцевание многожильных проводов - без гильз возможен выход из строя контакта.

Примеры использования

• Щитовые комнаты в многоэтажных домах - центральная точка заземления для всех квартир;
• Производственные линии - заземление двигателей, станков, конвейеров;
• Аварийные освещения и системы противопожарной сигнализации - обеспечение надёжного контура заземления;
• Системы автоматизации - подключение датчиков, контроллеров, реле к общей шине PE.

Практические советы

• Перед монтажом проверьте, чтобы все провода были правильно подготовлены - оконцованные гильзами и без следов окисления;
• Не затягивайте винты слишком сильно - это может повредить резьбу или деформировать латунный контакт;
• Если щит находится во влажном месте, рассмотрите возможность нанесения тонкого слоя смазки типа Kontakt-KL or Vaseline на контакты - это продлит срок службы;
• При использовании в больших щитах - группируйте несколько шин рядом, соблюдая минимальный шаг между точками подключения;
• Артикул tf-nn10-07-dp-k52 - это одна из популярных моделей серии TEKFOR от IEK; при замене сверьте размеры и число клемм - другие модели серии могут отличаться.
