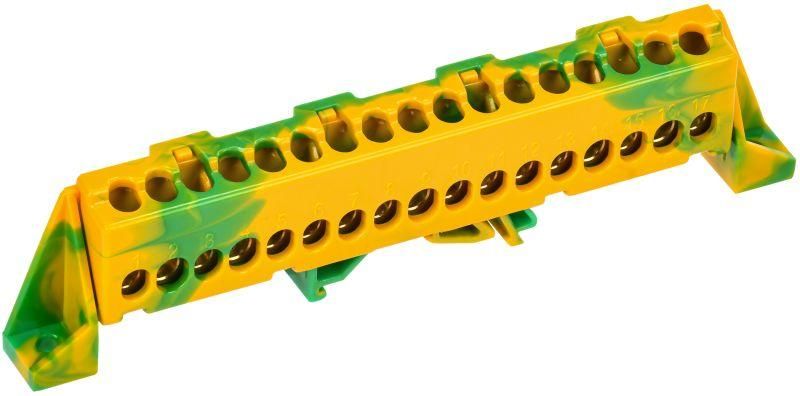

Шина PE "земля" в комб. изол. "Стойка" 6х9-17-ЖЗ TEKFOR IEK TF-NN10-17-DP-K52

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-17-ЖЗ от IEK (ИЭК), артикул tf-nn10-17-dp-k52, предназначена для надёжного распределения защитного заземления в электрощитах и технологических системах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа гарантирует долговечное соединение.

Назначение и область применения

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-17-ЖЗ используется для создания единой точки заземления в распределительных щитах. Подходит для подключения защитных проводников (PE) в жилых, промышленных и коммерческих объектах. Устанавливается в щитах автоматики, на станках, конвейерах, в системах освещения и управления. Также применяется как комплектующий элемент в технологическом оборудовании.

Технические характеристики

• Тип изделия: шина PE (защитное заземление)
• Количество контактов: 17 - позволяет подключить до 17 проводников
• Диапазон сечений проводников: 16 мм2 - оптимально для медных и алюминиевых жил этого сечения
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Материал контактов: латунь - высокая проводимость и устойчивость к коррозии
• Тип поверхности: необработанная - требует оконцевания проводов наконечниками
• Материал изолятора: негорючий пластик - повышает пожаробезопасность
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-17-ЖЗ монтируется на стандартную DIN-рейку шириной 35 мм. Крепится защёлкой - не требует дополнительных крепёжных элементов. Для подключения медных многожильных проводов обязательна установка наконечников-гильз (например, НШВИ или НШВ). Прижимные винты изготовлены из оцинкованной стали - обеспечивают прочное соединение без быстрого износа. Диаметр отверстия под винт соответствует стандартным наконечникам для сечения 16 мм2.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Материал изолятора - негорючий, что снижает риск возгорания при аварийных ситуациях. Шина прошла испытания на термическую стойкость и электрическую целостность в рамках сертификационных процедур IEK (ИЭК) для серии TEKFOR.

Преимущества

• Удобная установка на DIN-рейку - экономит время при сборке щита
• Высокая плотность контактов - 17 точек подключения на одной шине
• Латунные контакты - минимизируют переходное сопротивление и нагрев
• Негорючий изолятор - увеличивает срок службы и безопасность в замкнутых пространствах
• Стандартные габариты - совместима с большинством типовых щитов

Ограничения применения

• Не предназначен для подключения одножильных проводов без наконечников - возможен разрыв контакта
• Не рекомендован для постоянного воздействия воды или агрессивных химикатов - материал не имеет специальной защиты IP
• Максимальное сечение - 16 мм2; провода большего сечения не поместятся
• Не следует использовать в условиях повышенной вибрации без дополнительной фиксации проводов

Примеры использования

• Подключение защитных проводников в квартирном щите после счетчика
• Объединение корпусов оборудования на производстве (станки, насосы, вентиляторы)
• Создание общей шины заземления в распределительных пунктах торгового центра
• Функциональное заземление в системах автоматизации с множеством датчиков

Практические советы

• Перед монтажом проверьте, чтобы все провода имели подходящие наконечники - особенно важно для многожильных медных жил
• Затягивайте винты равномерно, без перекоса - это предотвращает деформацию латунной планки
• Не используйте шину как фазную или нулевую - она предназначена исключительно для PE-проводника
• При использовании в сыром помещении (бассейны, холодильные камеры) дополнительно герметизируйте места подключения
• Артикул tf-nn10-17-dp-k52 - совпадает с другими изделиями серии TEKFOR от IEK (ИЭК); можно заказывать запасные части без риска несовместимости
