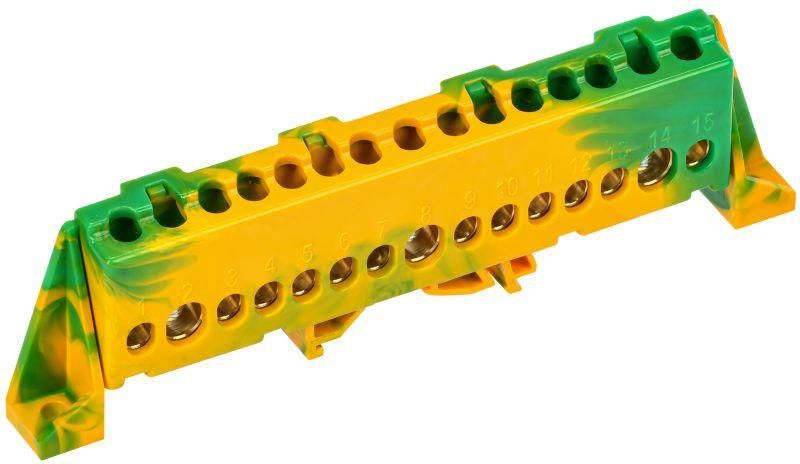

Шина PE "земля" в комб. изол. "Стойка" 8х12-15-ЖЗ TEKFOR IEK TF-NN20-15-DP-K52

Шина PE земля в комбинированном DIN-изоляторе Стойка 8х12-15-ЖЗ от IEK (ИЭК) - это надёжный элемент для организации систем заземления в распределительных щитах. Артикул tf-nn20-15-dp-k52 обеспечивает безопасное и компактное подключение до 15 проводников с помощью одного устройства, совмещая функции заземляющей шины и изолирующего основания.

Назначение и область применения

Шина PE земля в комбинированном DIN-изоляторе Стойка 8х12-15-ЖЗ используется для объединения защитных проводников (PE) в электрических щитах. Подходит для установки на DIN-рейку в бытовых, промышленных и коммерческих распределительных устройствах. Применяется в щитах жилых домов, офисных зданий, производственных линий, насосных станциях и других объектах, где требуется централизованное заземление нескольких circuit’ов.

Технические характеристики

• Количество контактов: 15 - позволяет подключить до 15 проводников без дополнительных ответвлений;
• Номинальный ток: 125 А - рассчитана на работу в сетях с высокими нагрузками;
• Диапазон сечений: 25 мм2 - максимальное сечение провода, которое можно зафиксировать; рекомендовано использовать провода сечением до 25 мм2;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Тип поверхности: необработанная - не имеет специального покрытия, что снижает стоимость, но требует осторожного обращения в агрессивных средах;
• Изолятор: негорючий пластик - предотвращает случайные замыкания и повышает пожарную безопасность;
• Рабочая температура: от –40 C до +50 C - подходит для установки в неотапливаемых помещениях и на улице в закрытых корпусах;
• Относительная влажность: до 90 % - допустима в большинстве внутренних помещений, кроме сырых и парящих зон без дополнительной защиты.

Совместимость и монтаж

Шина PE земля в комбинированном DIN-изоляторе Стойка 8х12-15-ЖЗ монтируется на стандартную DIN-рейку шириной 35 мм. Каждый контакт оснащён прижимным винтом из оцинкованной стали - они легко доступны для обслуживания. Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы (например, НШВИ или НШВ); прямое введение провода в винтовой зажим может привести к перелому жил и потере контакта. Установите шину так, чтобы винты были направлены в сторону удобного доступа для проверки и ремонта.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для компонентов распределительных устройств. Негорючий материал изолятора обеспечивает класс самозатухания V-0. Шина не содержит свинца и других запрещённых веществ, соответствует RoHS.

Преимущества

• Комбинированный дизайн - изолятор и шина в одном корпусе экономят место в щите;
• Высокая плотность контактов - 15 точек подключения на единице длины;
• Удобство сервиса - винты доступны без демонтажа всей шины;
• Стандартная форма - совместима с любыми DIN-корпусами и модульными щитами;
• Надёжность материала - латунные контакты обеспечивают долгий срок службы даже при частых подключениях.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен электрохимический эффект и потеря контакта;
• Не следует применять в условиях постоянной влажности выше 90 % без герметизации щита;
• Не рассчитана на токи выше 125 А - превышение может вызвать нагрев и деформацию;
• Необработанная поверхность контактов не защищена от химических воздействий - не применяйте в агрессивных средах (промышленные газовые выбросы, солевые испарения и т.п.).

Примеры использования

• Подключение защитных проводников от автоматов в этажном щите многоквартирного дома;
• Объединение заземляющих проводов от станков на производственной линии;
• Централизация PE-проводов в щите управления конвейерной системой;
• Формирование заземляющей шины в распределительном пункте на стройплощадке.

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не превышайте 25 мм2;
• Используйте отвертку с регулируемым моментом затяжки - переусиливать винты нельзя, это повредит резьбу;
• После монтажа сделайте контрольную проверку всех контактов - особенно после первых включений системы;
• Для длительной работы в условиях повышенной влажности рекомендуется дополнительно смазать контакты антиоксидантной пастой;
• Артикул tf-nn20-15-dp-k52 - это серия TEKFOR от IEK, которая гарантирует соответствие заводским стандартам качества.
