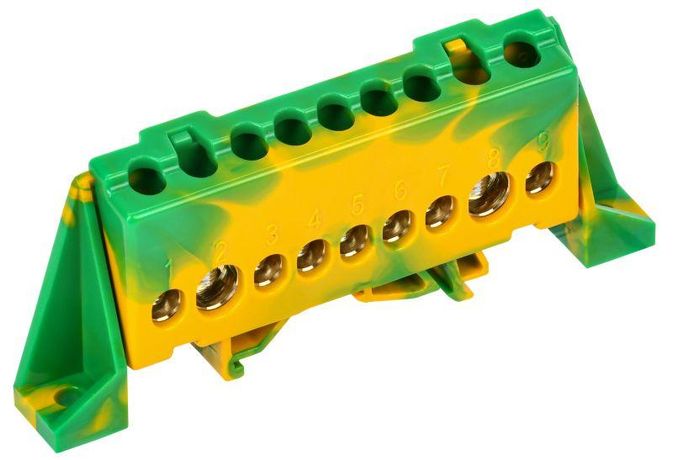

Шина PE "земля" в комб. изол. "Стойка" 8х12-9-ЖЗ TEKFOR IEK TF-NN20-09-DP-K52

Шина PE земля в комбинированном DIN-изоляторе стойка 8x12-9-ЖЗ от IEK (ИЭК), артикул tf-nn20-09-dp-k52, предназначена для надёжного подключения защитных проводников в распределительных щитах и промышленном оборудовании. Комбинированный изолятор обеспечивает безопасную фиксацию на DIN-рейке, а латунная контактная группа гарантирует устойчивый токовый проход.

Назначение и область применения

Шина PE земля в комбинированном DIN-изоляторе стойка 8x12-9-ЖЗ используется для создания единой системы заземления в электрических щитах. Подходит для подключения защитных проводников (PE) в бытовых, коммерческих и промышленных установках. Часто применяется в щитовых сборках автоматических выключателей, УЗО, контакторов, а также в технологическом оборудовании - например, на станках, конвейерах, системах управления.

Технические характеристики

• Номинальный ток: 125 А - способна пропускать значительные токи замыкания без перегрева;
• Материал контактной части: латунь - обеспечивает высокую электропроводность и долговечность;
• Отделка поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах;
• Изолятор: негорючий пластик - предотвращает случайные замыкания и соответствует требованиям пожарной безопасности;
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии, обеспечивают надёжный контакт;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений;
• Относительная влажность: до 90 % - допустимо использование в сырых помещениях, кроме постоянного воздействия воды.

Совместимость и монтаж

Шина PE земля в комбинированном DIN-изоляторе стойка 8x12-9-ЖЗ монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлкой изолятора - без дополнительных крепёжных элементов. Для подключения медных многожильных проводов обязательна установка наконечников-гильз (например, НШВИ или НШВ). Это исключает ослабление контакта из-за деформации жил. Диаметр отверстия под винт рассчитан под стандартные клеммы - совместима с проводами до 25 мм2 при использовании наконечников.

Безопасность и стандарты

Конструкция шины соответствует общепринятым нормам для внутренних электроустановок. Материалы изолятора - негорючие, что снижает риск возгорания при аварийных режимах. Шина не имеет сертификации по ГОСТ Р 50030.5.1 или IEC 60947, так как является комплектующим элементом, а не самостоятельным устройством. Однако её применение в составе щита, собранного по правилам ПУЭ, полностью безопасно.

Преимущества

• Комбинированный изолятор позволяет одновременно закрепить шину на рейке и изолировать её от корпуса щита - экономит место и время монтажа;
• Латунная контактная группа обеспечивает минимальное переходное сопротивление - снижает потери энергии и нагрев;
• Высокая прочность крепления - винты не ослабевают даже при вибрациях оборудования;
• Поддерживает плотное соединение с наконечниками - повышает надёжность в условиях частых проверок и обслуживания.

Ограничения применения

• Не предназначен для работы во внешней среде - отсутствие защитного покрытия делает латунь уязвимой к коррозии при повышенной влажности и химически активной среде;
• Не рекомендуется использовать в местах с постоянными брызгами воды или влажностью выше 90 % длительно - возможна эрозия металла;
• Не подходит для прямого подключения голых многожильных проводов - обязательно использование наконечников;
• Не имеет защиты от доступа посторонних лиц - требуется установка в закрытые щитовые камеры.

Примеры использования

• Щит освещения в офисном здании - объединение всех PE-проводов от розеток и светильников;
• Щит управления насосной станцией - заземление двигателей и корпусов оборудования;
• Производственный цех - распределение защитного заземления между станками, конвейерами и пультами управления;
• Аварийные генераторы и ИБП - обеспечение надёжного контура заземления в автономных системах питания.

Практические советы

• Перед монтажом проверьте, чтобы все провода были оконцованы - это предотвратит ослабление контакта после нескольких циклов подключения/отключения;
• При установке в щите с металлическим корпусом убедитесь, что изолятор плотно прилегает - иначе возможен пробой;
• Не затягивайте винты чрезмерно - латунь мягкая, можно повредить резьбу;
• Для условий с высокой влажностью (бассейны, подвалы) рассмотрите аналоги с никелированным или омеднённым покрытием - эта модель не предназначена для таких сред;
• Артикул tf-nn20-09-dp-k52 - это одна из модификаций серии TEKFOR от IEK; при заказе запасных шин используйте именно этот артикул для точного совпадения.
