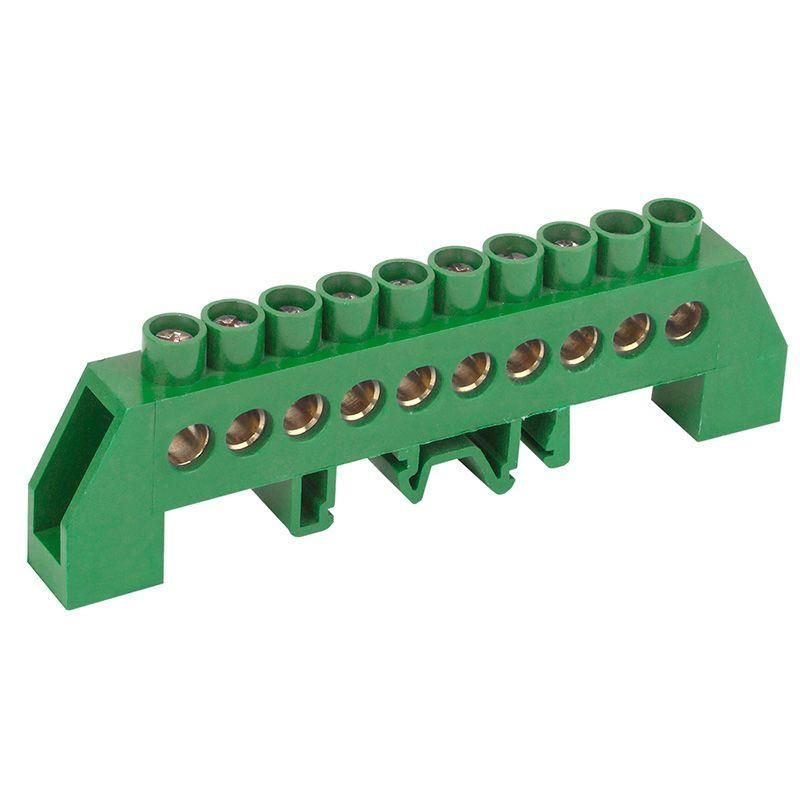

Шина PE ''земля'' в комбинированном зеленом изоляторе на DIN-рейку 6x9 мм 10 групп, REXANT - 11-2308 MEET

Шина заземления PE в комбинированном зеленом изоляторе на DIN-рейку 6x9 мм 10 групп от REXANT (арт. 11-2308) - это компактное решение для организации систем заземления и зануления в распределительных щитах. Устройство сочетает надежную латунную шину с изолирующим корпусом, обеспечивая безопасное и удобное подключение до десяти проводников.

Назначение и область применения

Шина заземления PE используется для объединения нескольких защитных проводников (PE) и нулевых (PEN) в одном месте. Применяется в распределительных щитах жилых, общественных и промышленных объектах. Подходит для подключения проводов от автоматических выключателей, УЗО, дифференциальных автоматов и других устройств. Также может использоваться для сборки нулевой шины в случаях, когда требуется изолированная конструкция.

Технические характеристики

• Количество контактных точек: 10
• Рабочий ток: 80 А
• Поддерживаемое сечение провода: до 16 мм2
• Материал шины: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляционный корпус: самозатухающий пластик, цвет - зеленый
• Способ крепления: монтаж на DIN-рейку шириной 35 мм
• Габариты: 6×9 мм (высота × ширина шины)
• Максимальная относительная влажность среды: 90%

Совместимость и монтаж

Шина заземления REXANT 11-2308 совместима со всеми типами стандартных DIN-реек (35 мм). Для монтажа достаточно защелкнуть её на рейку - дополнительного крепления не требуется. Каждый контакт рассчитан на один проводник сечением до 16 мм2. Зажимы позволяют затянуть провод гаечным ключом, не повреждая металл. Перед подключением проверьте, чтобы все провода были обесточены и соответствовали требованиям по сечению.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего материала, что снижает риск распространения пламени при аварийных ситуациях. Шина соответствует требованиям к электроустановкам по ГОСТ Р 50030.2 и IEC 60439. Материал латуни обеспечивает долговременную устойчивость к коррозии даже в условиях повышенной влажности. Наличие изоляции исключает случайное прикосновение к токоведущим частям при обслуживании щита.

Преимущества

• Удобная компактная форма - занимает мало места в щите
• Высокая надежность соединений благодаря латунной шине
• Защита от поражения током благодаря изолирующему корпусу
• Ускоряет монтаж - вместо множества отдельных клемм одна шина решает задачу сразу для 10 проводов
• Цвет изолятора - зеленый - соответствует стандартному обозначению заземляющих проводников

Ограничения применения

• Не предназначен для работы при температуре выше +40 C длительно - указана максимальная влажность, но не указан верхний предел температуры; рекомендуется соблюдать условия эксплуатации, заданные производителем
• Не допускается использование для подключения проводов сечением более 16 мм2 - это может вызвать перегрев и выход из строя зажимов
• Не следует применять в помещениях с постоянными брызгами воды или влажностью свыше 90% - это может снизить срок службы изоляции
• Не является заменой основной заземляющей шине в главном распределительном щите - применяется только как вторичная, внутри распределительного щита

Примеры использования

• Объединение защитных проводников от автоматов в квартирном щите
• Сборка PEN-проводника после входного УЗО
• Подключение заземления к корпусам оборудования на производстве (станки, насосы, конвейеры)
• Формирование группы заземления в щитах освещения или слаботочных системах

Практические советы

• Перед установкой убедитесь, что DIN-рейка плотно закреплена - вибрация может ослабить контакт
• При подключении используйте только гибкие многожильные или одножильные медные провода - алюминий несовместим
• Не затягивайте зажимы слишком сильно - это может повредить резьбу или деформировать латунь
• Проверяйте соответствие сечения провода и количества подключаемых линий - не перегружайте шину
• При необходимости можно использовать несколько таких шин параллельно - например, для больших щитов с большим числом цепей
