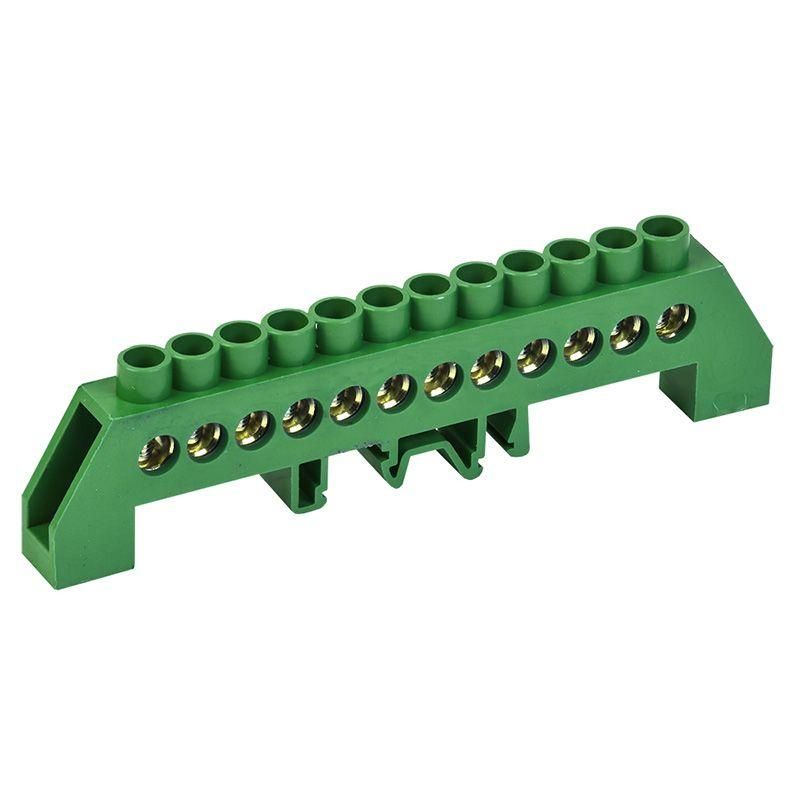

Шина PE ''земля'' в комбинированном зеленом изоляторе на DIN-рейку 6x9 мм 12 групп, REXANT - 11-2309 MEET

Шина заземления PE в комбинированном зеленом изоляторе на DIN-рейку 6x9 мм 12 групп от REXANT - это компактное решение для организации систем заземления и зануления в распределительных щитах. Артикулы etm11-2309 и 11-2309 обеспечивают надежное соединение до двенадцати проводников с использованием стандартизированного крепления на DIN-рейку.

Назначение и область применения

Эта шина используется для объединения защитных проводников (PE) и нулевых проводников (N) в электрических щитах. Подходит для монтажа в бытовых, промышленных и коммерческих распределительных устройствах. Применяется в системах TN-S и TN-C-S, где требуется централизованное подключение множества заземляющих проводов. Шина REXANT особенно эффективна там, где важно минимизировать количество точек соединения и повысить безопасность.

Технические характеристики

• Количество контактных групп: 12
• Номинальный ток: 80 А
• Рабочее напряжение: до 500 В переменного тока (по умолчанию для таких шин)
• Диапазон сечений подключаемых проводов: 16 мм2 (максимальное сечение)
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: комбинированный зеленый пластик, самозатухающий (V-0 по UL 94)
• Способ монтажа: крепление на DIN-рейку типа TS35/7,5 или TS35/15
• Габариты: 6×9 мм - профиль шины соответствует стандартным требованиям для DIN-реек
• Условия эксплуатации: относительная влажность воздуха не выше 90%

Совместимость и монтаж

Шина REXANT совместима со всеми типами стандартных DIN-реек шириной 35 мм. Установка происходит защелкиванием - никаких инструментов не требуется. Каждая группа имеет два болта: один для фиксации провода, второй - для перемычки между соседними контактами. Для соединения используйте медные перемычки сечением до 16 мм2. Обязательно затягивайте болты моментом 0,8–1,2 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает резьбу.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени при аварийных ситуациях. Материал соответствует требованиям ГОСТ IEC 60947-7-1 и EN 61439-1. Латунные контакты имеют антикоррозийную обработку, продлевая срок службы даже в условиях повышенной влажности. Шина не предназначена для работы в средах с агрессивными газами или химическими испарениями.

Преимущества

• Высокая плотность контактов - 12 групп на минимальном пространстве
• Зеленая изоляция визуально выделяет заземляющие цепи, исключая путаницу с нулевыми проводниками
• Латунные контакты обеспечивают долговременную надежность без потери проводимости
• Автоматическое крепление на DIN-рейку ускоряет сборку щита
• Защита от возгорания благодаря самозатухающему материалу корпуса

Ограничения применения

• Не применяйте в помещениях с влажностью свыше 90% - возможно образование конденсата и коррозия
• Поддерживайте температурный режим от -25C до +60C; экстремальные значения снижают прочность изоляции
• Не допускается использование с проводами сечением больше 16 мм2 - это нарушает тепловой режим и может привести к оплавлению
• Не предназначен для прямого подключения к источникам постоянного тока выше 1000 В
• Не рекомендуется использовать в качестве основной нулевой шины в сетях IT - требуются другие решения

Примеры использования

• Щиты освещения в жилых домах - объединение всех заземляющих проводов от розеток и светильников
• Производственные линии - централизованное заземление станков, конвейеров, пультов управления
• Аварийные системы питания - обеспечение надежного контура заземления для UPS и генераторов
• Объекты с высокой плотностью оборудования - торговые центры, офисные здания, серверные комнаты

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - все должны быть ≤16 мм2
• Используйте только медные перемычки с изолированными наконечниками - алюминий запрещён
• После установки протестируйте целостность цепи заземления мегаомметром (не менее 1 МОм)
• При необходимости удлинения цепи - подключайте через дополнительную шину, а не последовательно через болты
• При обслуживании щита всегда отключайте питание - даже при отключенном автомате на шине может сохраняться потенциал
• Для удобства маркировки используйте этикетки с номерами групп - это ускорит диагностику
