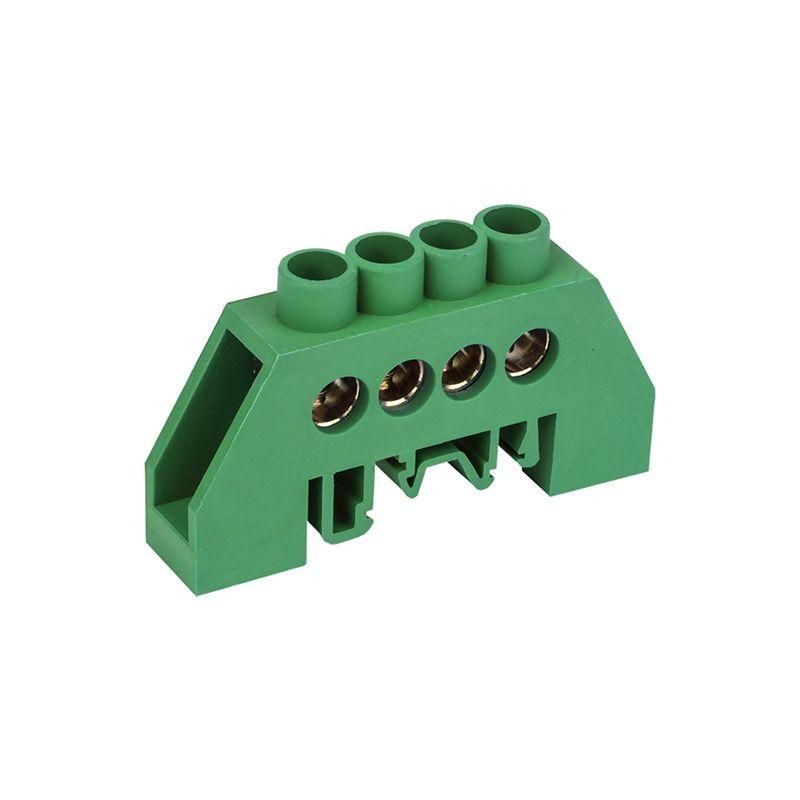

Шина PE ''земля'' в комбинированном зеленом изоляторе на DIN-рейку 6x9 мм 4 группы, REXANT - 11-2305 MEET

Шина заземления PE в комбинированном зеленом изоляторе на DIN-рейку 6x9 мм 4 группы от REXANT - это компактное решение для организации систем заземления и зануления в распределительных щитах. Артикул 11-2305 позволяет легко подключить до четырёх проводников сечением 16 мм2, обеспечивая надёжное и безопасное соединение в условиях повышенной влажности.

Назначение и область применения

Эта шина используется для создания единой точки заземления (PE) и нулевого провода (N) в электрических щитах. Подходит для подключения защитных проводников от автоматических выключателей, УЗО, дифференциальных автоматов и других устройств. Применяется в жилых, общественных и промышленных объектах - например, в этажных щитках, распределительных пунктах, на производствах с оборудованием на DIN-рейку.

Технические характеристики

• Тип: Шина заземления PE
• Количество контактов: 4
• Рабочий ток: 80 А
• Поддерживаемое сечение провода: 16 мм2
• Материал контактной части: Латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: Комбинированный зелёный изолятор из самозатухающего пластика
• Способ монтажа: Крепление на DIN-рейку шириной 35 мм
• Габариты: 6×9 мм (высота × ширина профиля)
• Максимальная относительная влажность среды: 90%

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения проводов используются болтовые зажимы с метками для каждого контакта. Диаметр отверстия под болт соответствует стандартным клеммам для проводов 16 мм2. После установки проверьте плотность затяжки - недостаточно затянутый контакт повышает риск нагрева.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего материала, который не поддерживает горение - снижает риск распространения пламени при аварийных ситуациях. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для элементов сборки распределительных устройств. Наличие изоляции исключает случайное прикосновение к токоведущим частям при обслуживании щита.

Преимущества

• Высокая долговечность благодаря латунным контактам - не требуют замены даже при длительной нагрузке 80 А
• Защита от короткого замыкания за счёт изолирующей оболочки
• Удобство сборки: все четыре контакта расположены в одном модульном блоке, экономят место в щите
• Цвет изолятора - зелёный - соответствует цветовой маркировке PE-проводников по ЕСКД

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - превышение может деформировать пластиковый корпус
• Не рекомендуется использовать в помещениях с постоянной влажностью свыше 90% - особенно без принудительного проветривания
• Сечение провода не должно превышать 16 мм2 - большие провода не войдут в зажимы
• Не применяется как основная фазная шина - только для PE/N-проводников

Примеры использования

• Подключение защитных проводников от УЗО в квартирном щите
• Объединение заземляющих проводов от нескольких розеточных групп
• Создание центральной точки заземления в щите насосной станции
• Формирование N-шин в распределительных устройствах с системой TN-C-S

Практические советы

• Перед монтажом убедитесь, что DIN-рейка закреплена жестко - вибрация может ослабить контакт
• Используйте только гильзы или наконечники для многожильных проводов - они обеспечивают лучший контакт
• Проверяйте момент затяжки болтов: слишком слабо - плохой контакт; слишком сильно - можно повредить резьбу
• При использовании в сыром помещении (например, в подвале) дополнительно обработайте контакты антикоррозийной смазкой на основе меди
• Артикул 11-2305 от REXANT - оптимальный выбор, когда нужна компактная, изолированная и сертифицированная шина на 4 точки
