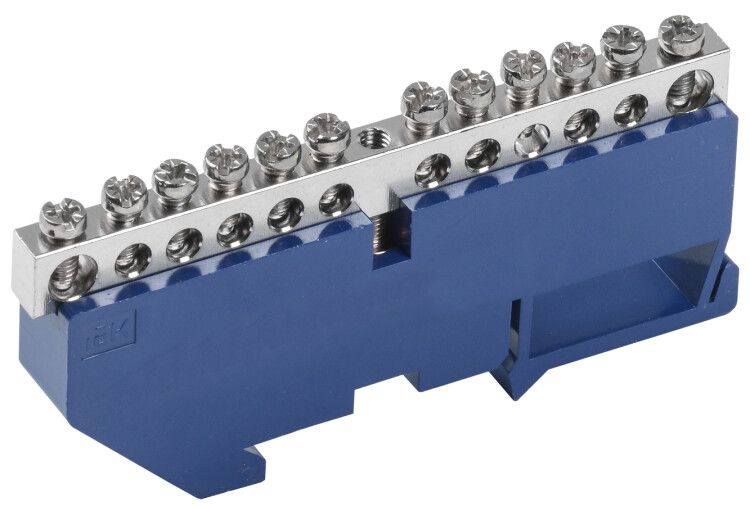

Шина нулевая на DIN-изоляторе ШНИ-6х9-12-Д-С 100А 12 конк. IEK YNN10-12-D-K07-N

Шина нулевая на DIN-изоляторе никелированная ШНИ-6х9-12-Д-С от IEK - это надёжный элемент для распределения нулевого и защитного проводника в щитах автоматики и силовой аппаратуры. Латунная основа с никелированным покрытием и изоляцией на DIN-рейке обеспечивают долгую работу даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Шина нулевая ШНИ-6х9-12-Д-С используется для создания единых точек подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для установки в бытовых, промышленных и коммерческих электроустановках напряжением до 380 В. Применяется в системах TN-S и TN-C-S, где требуется организовать массовое заземление или зануление. Может использоваться для подключения проводов от автоматических выключателей, УЗО, дифференциальных автоматов и других устройств.

Технические характеристики

• Сечение жилы: 16 мм2 - позволяет безопасно пропускать ток до 100 А
• Номинальный ток: 100 А - рассчитана на нагрузки типичных групп освещения и розеток
• Напряжение: 380 В - совместима с трёхфазными сетями 220/380 В
• Количество контактов: 12 - можно подключить до 12 проводников
• Материал: латунь - обеспечивает хорошую электропроводность и прочность
• Покрытие: никелированное - повышает устойчивость к окислению и коррозии
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Изоляция: самозатухающий пластик - предотвращает распространение пламени
• Условия работы: от –40 C до +50 C, влажность ≤90%

Совместимость и монтаж

Шина ШНИ-6х9-12-Д-С монтируется на стандартную DIN-рейку шириной 35 мм. Крепится защёлками, не требует дополнительных крепёжных элементов. Для подключения используются провода сечением до 16 мм2 - одножильные или многожильные с наконечниками. Провода фиксируются винтами M5, момент затяжки - не более 0,8 Нм. Убедитесь, что посадочные отверстия соответствуют диаметру жилы: слишком толстые провода не войдут, слишком тонкие - потребуют наконечники.

Безопасность и стандарты

Шина ШНИ-6х9-12-Д-С изготовлена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Элементы изоляции выполнены из самозатухающего пластика, что снижает риск возгорания. Никелированное покрытие исключает образование оксидов, сохраняя контактное сопротивление на уровне нормы. Соответствует требованиям безопасности для использования в помещениях с повышенной влажностью и агрессивной средой.

Преимущества

• Высокая коррозионная стойкость благодаря никелированию - особенно важно в цехах, теплицах, подвалах
• Стабильное контактное давление - минимизирует нагрев и искрение
• Чёткая маркировка контактов - упрощает диагностику и обслуживание
• Готовый комплект: шина + изолятор - не нужна доп. сборка
• Поддержка большого числа подключений - экономит место в щите

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - возможен перегрев и деформация
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - даже никель не выдерживает длительного химического воздействия
• Не применяется в качестве фазной шины - не имеет изоляционной защиты между фазами
• Не подходит для мобильных или вибрационных объектов без дополнительной фиксации

Примеры использования

• Щиты управления насосными станциями - подключение PE-проводников от нескольких двигателей
• Промышленные панели - распределение нуля от УЗО к нескольким контурам
• Жилые дома - организация N и PE шин в этажных щитах после ввода
• Объекты с высокой влажностью: бассейны, парилки, холодильные камеры - благодаря никелевому покрытию

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте наконечники для многожильных проводов
• Не затягивайте винты с усилием больше 0,8 Нм - это повредит резьбу и снизит надёжность контакта
• При замене старой шины - отключите питание и убедитесь, что все провода отсоединены
• Для удобства обслуживания - пометьте каждый входящий провод маркером или этикеткой
• Шина ШНИ-6х9-12-Д-С от IEK совместима с другими изделиями серии ШНИ - легко расширить количество контактов при необходимости
