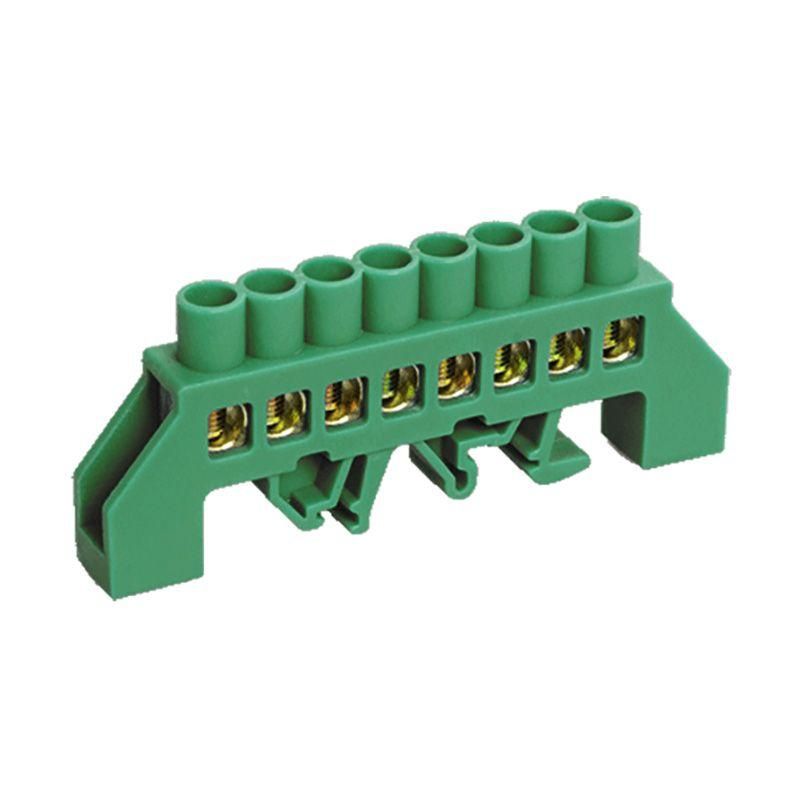

Шина PE ''земля'' в комбинированном зеленом изоляторе на DIN-рейку 6x9 мм 8 групп, REXANT - 11-2307 MEET

Шина заземления PE в комбинированном зеленом изоляторе на DIN-рейку 6x9 мм 8 групп от REXANT - это компактное решение для организации систем заземления и зануления в распределительных щитах. Артикулы etm11-2307 и 11-2307 обеспечивают надежное соединение до восьми проводников с сечением до 16 мм2, подходят для промышленного и жилого электрооборудования.

Назначение и область применения

Шина заземления PE используется для объединения защитных проводников (PE) и нулевых рабочих (N) в электрических щитах. Применяется в распределительных устройствах, где требуется централизованное подключение множества заземляющих проводов - например, в автоматических выключателях, УЗО, силовых щитах, станках, лифтах, системах освещения и HVAC.

Технические характеристики

• Количество контактных точек: 8
• Рабочий ток: 80 А
• Поддерживаемое сечение провода: до 16 мм2
• Материал основания: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: зеленый самозатухающий пластик - защищает от пробоя и снижает риск возгорания
• Способ крепления: монтаж на DIN-рейку шириной 35 мм
• Габариты: 6×9 мм (высота × ширина профиля)
• Максимальная относительная влажность среды: 90 % (без конденсации)

Совместимость и монтаж

Шина совместима со всеми типами стандартных DIN-реек (35 мм). Для монтажа достаточно защелкнуть корпус на рейку - дополнительные крепежи не требуются. Каждый контакт рассчитан на один проводник; допускается одновременное подключение нескольких проводов одного сечения через один зажим, если они плотно затянуты и не превышают суммарную площадь 16 мм2. Подключение выполняется гаечным ключом - момент затяжки не регламентируется, но следует избегать перетяга, чтобы не повредить резьбу.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего материала, соответствует требованиям к противопожарной безопасности. Материал латуни соответствует ГОСТ 15527 - обеспечивает долговечность даже в условиях повышенной влажности. Шина не имеет сертификата соответствия IEC 60439, но применяется в соответствии с ПУЭ и ГОСТ Р 50571.5.54.

Преимущества

• Высокая надежность соединения благодаря латунному основанию - меньше нагрева и потерь
• Защита от случайного касания - изолирующая оболочка исключает доступ к токоведущим частям
• Удобство сборки - все восемь контактов расположены в одном модульном элементе, экономится место в щите
• Стойкость к коррозии - латунь не ржавеет, как сталь, и не теряет проводимость при длительной эксплуатации

Ограничения применения

• Не предназначен для работы при температуре выше +40 C - при превышении возможен перегрев
• Не рекомендуется использовать в помещениях с постоянным воздействием воды, масел, агрессивных паров - даже при 90% влажности требуется хорошая вентиляция
• Не подходит для подключения проводов сечением менее 1,5 мм2 - зажимы не обеспечивают надежного контакта
• Не является полноценной нулевой шиной для фазных проводников - только для PE и N

Примеры использования

• Объединение заземляющих проводов от всех розеток в квартире перед входом в главный щит
• Централизация защиты на промышленном стенде с несколькими станками
• Подключение защитных проводников от УЗО и дифференциальных автоматов
• Формирование общей точки заземления в этажном щите многоквартирного дома

Практические советы

• Перед монтажом проверьте, что сечение каждого провода не превышает 16 мм2 - иначе контакт будет ненадежным
• Используйте только медные провода - алюминиевые несовместимы с латунными зажимами
• При установке в щит с высокой плотностью компонентов учтите габариты шины - она занимает около 8 модулей (144 мм)
• После монтажа проверьте затяжку всех винтов - слабый контакт вызывает нагрев и выход из строя
• Для удобства обслуживания пометьте каждый провод цветовой меткой или биркой - особенно если используются несколько контуров заземления
