Шина PE ''земля'' в корпусном зеленом изоляторе на DIN-рейку 6x9 мм 12 групп, REXANT - 11-2322 MEET

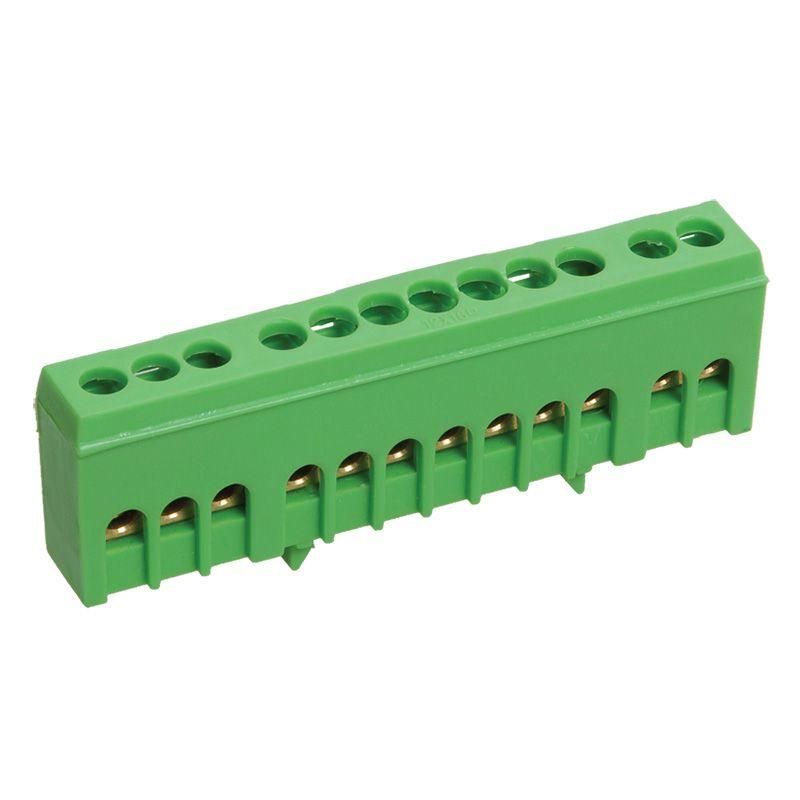

Шина заземления PE в корпусном зеленом изоляторе на DIN-рейку 6x9 мм 12 групп от REXANT (арт. etm11-2322) — это компактное устройство для организации систем заземления и зануления в распределительных щитах. Шина позволяет безопасно и надежно соединить до 12 проводников, сохраняя целостность цепи защиты даже при высоких нагрузках.

Назначение и область применения

Шина заземления PE используется для объединения защитных проводников (PE) и нулевых рабочих (N) в электрических щитах. Применяется в бытовых, коммерческих и промышленных установках: в этажных щитах, щитах автоматизации, на производствах с оборудованием класса I. Подходит для подключения медных и алюминиевых жил сечением до 10 мм². Обеспечивает единый потенциал заземления для всех подключенных устройств, снижая риск поражения током.

Технические характеристики

• Количество контактных точек: 12
• Номинальный ток: 100 А
• Рабочее напряжение: до 500 В переменного тока (по умолчанию для таких шин)
• Максимальное сечение провода: 10 мм²
• Материал контактов: латунь — обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Корпус: зеленый изолятор из самозатухающего пластика (V-0 по UL 94)
• Способ монтажа: крепление на DIN-рейку типа TS35
• Габариты: 6×9 мм (профиль шины), длина соответствует 12 контактам
• Рабочая влажность: не выше 90% при температуре до +40°C

Совместимость и монтаж

Шина REXANT etm11-2322 совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается защелкиванием — никаких инструментов не требуется. Каждый контакт рассчитан на один проводник; многожильные провода рекомендуется обжимать наконечниками. Для надежного соединения затягивайте винты моментом 0,8–1,2 Н·м — переусиливать нельзя, чтобы не повредить резьбу. Корпус изолирован, поэтому можно монтировать рядом с другими элементами без дополнительных изоляционных прокладок.

Безопасность и стандарты

Изоляция выполнена из самозатухающего материала, соответствующего требованиям UL 94 V-0 — при перегреве или коротком замыкании пластик не поддерживает горение. Латунная шина соответствует ГОСТ 30212 и IEC 60947-7-1 для распределительных шин. Защита IP20 — допускает работу внутри закрытых щитов, но не для открытых или влажных помещений вне корпуса.

Преимущества

• Высокая долговечность благодаря латунным контактам — не требуют обслуживания
• Зеленый цвет изолятора — визуально отличает шину PE от других, снижает вероятность ошибки при монтаже
• Удобная компактная форма — экономит место в щите
• Изолированный корпус исключает случайные замыкания между соседними шинами
• Подходит для массового монтажа — все 12 точек доступны одновременно

Ограничения применения

• Не предназначен для работы на открытом воздухе или во влажных помещениях без герметичного корпуса
• Максимальное сечение провода — 10 мм²; для больших жил (например, 16 мм²) нужна другая модель
• Не использовать в средах с постоянной химической агрессией (кислоты, щелочи)
• Не применяется как основная фазная шина — только для PE/N
• Работает при температуре от -25°C до +40°C; при более низких температурах проверьте эластичность изоляции

Примеры использования

• Этажный распределительный щит в многоэтажном доме — объединение защитных проводников от розеток и светильников
• Щит управления станка — заземление корпуса оборудования и кнопочных постов
• Аварийный освещение — сборка PE-проводников от нескольких автономных светильников
• Промышленные панели — организация единой точки заземления для контроллеров и частотников

Практические советы

• Перед монтажом проверьте соответствие сечения провода — не используйте провода больше 10 мм², даже если они “влезают” — это опасно!
• Обязательно пометьте каждый провод перед подключением — особенно если шина используется и для N, и для PE
• Проверяйте плотность затяжки винтов через год после установки — возможно ослабление из-за термических циклов
• Если в щите несколько шин — располагайте PE-шину ниже остальных, чтобы избежать путаницы
• Для удобства монтажа используйте плоскогубцы с изолированными ручками — даже при отключенном питании есть риск индукции
