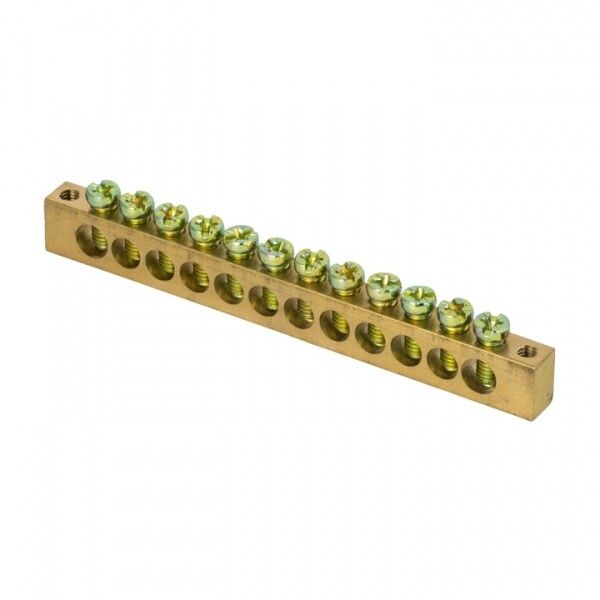

Шина PEN "ноль-земля" (6х9мм) 12 отверстий латунь крепеж по краям EKF PROxima | sn0-63-12-k

Шина PEN ноль-земля 6х9 мм 12 отверстий латунь крепеж по краям от EKF серии PROxima - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных устройствах промышленного типа. Устройство обеспечивает безопасное соединение проводов сечением 1,5–10 мм2 и рассчитано на работу при токе до 100 А.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого провода (N) и защитного заземления (PE) в щитах и распределительных устройствах. Применяется в системах TN-C-S и TN-S, где требуется физическое разделение N и PE после входа в объект. Подходит для установки в КИПиА, силовые щиты, станционные комплекты и другие системы промышленной автоматизации. Работает в условиях высокой нагрузки и длительной эксплуатации.

Технические характеристики

• Материал: латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с медными и алюминиевыми проводниками
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество точек подключения: 12
• Диапазон сечений подключаемых проводов: 1,5 – 10 мм2
• Габариты: 6×9 мм (толщина × высота)
• Тип подключения: винтовой
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса
• Рабочая температура: от -40 C до +105 C
• Количество полюсов: 1
• Цвет: натуральная латунь

Совместимость и монтаж

Шина монтируется на шинопровод с помощью крепёжных отверстий по краям. Для установки используются изоляторы - они обеспечивают гальваническую развязку от металлического корпуса. Монтаж возможен на DIN-рейку через специальные адаптеры (не входят в комплект). Винты имеют круглое основание, что исключает перегиб и повреждение жил при затяжке. Рекомендуется использовать момент затяжки, соответствующий сечению провода - не более 0,8 Нм для 10 мм2.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Все контакты выполнены из оцинкованной латуни - снижают риск электрохимической коррозии при смешивании меди и алюминия. Изоляторы сделаны из самозагасающего пластика, не поддерживающего горение. Соответствует рекомендованному проектному ассортименту EKF PROxima.

Преимущества

• Одинаковая работоспособность с медными и алюминиевыми проводами благодаря оцинкованному покрытию
• Круглое основание винта защищает жилу от механического повреждения
• Высокая термостойкость - выдерживает экстремальные температуры
• Прочные винты из оцинкованной стали - долговечны и не подвержены закисанию
• Фиксация по краям обеспечивает устойчивость при вибрациях

Ограничения применения

• Не предназначен для открытой установки - требует герметичного корпуса из-за IP00
• Не применяется в цепях переменного тока выше 400 В
• Запрещено использование с проводами меньше 1,5 мм2 - риск плохого контакта
• Не подходит для монтажа вне помещений без дополнительной защиты

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах и элеваторах
• Комплекты автоматического ввода резерва (АВР)
• Системы освещения и вентиляции в промзонах
• Объединение заземляющих контуров в многоквартирных домах с модульными щитами

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибратор или штангенциркуль
• При подключении алюминиевых проводов - слегка зачистите поверхность и нанесите антиоксидантную пасту
• Не затягивайте винты слишком сильно - это может деформировать латунную шину
• При использовании в вибрирующей среде - дополнительно зафиксируйте шину хомутами
• Для удобства обслуживания - пометьте каждое отверстие маркером (например, N1, PE1…)
• Шина PEN 6х9 мм 12 отверстий латунь крепеж по краям от EKF PROxima - идеально сочетается с другими элементами серии PROxima для унифицированного решения
