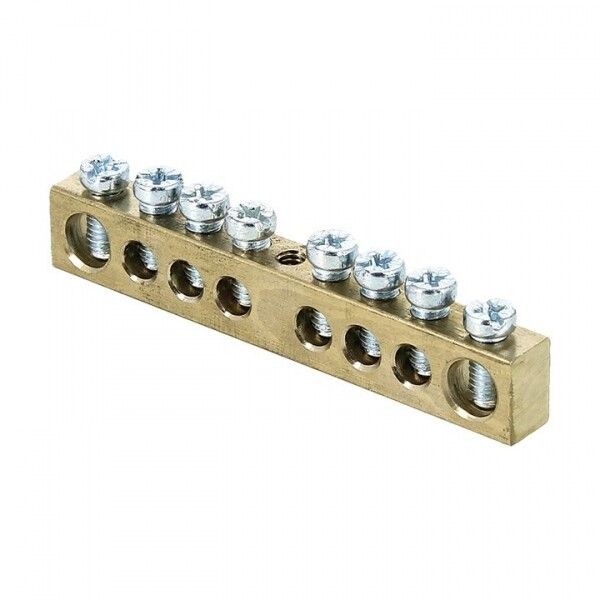

Шина PEN "ноль-земля" (6х9мм) 8 отверстий латунь крепеж по центру розничный стикер EKF PROxima | sn0-63-08-r

Шина PEN ноль-земля (6х9 мм) 8 отверстий латунь крепеж по центру розничный стикer от EKF серии PROxima - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных устройствах промышленного типа. Устройство рассчитано на работу в условиях высокой нагрузки и агрессивной среды, обеспечивает безопасное соединение проводов сечением от 1,5 до 10 мм2.

Назначение и область применения

Шина PEN используется для комбинированного подключения нулевого провода (N) и защитного заземления (PE) в щитах и распределительных устройствах. Применяется в системах TN-C-S и TN-S, где требуется единая точка соединения N и PE. Подходит для установки в НКУ (низковольтные комплектные устройства), силовых щитах, на шинопроводах промышленных объектов - станках, конвейерах, насосных станциях, системах освещения и автоматизации.

Технические характеристики

• Тип изделия: шина нулевая (PEN)
• Материал: латунь с оцинкованным покрытием
• Количество подключений: 8 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводников: 1,5–10 мм2
• Габариты: 6×9 мм (толщина × ширина)
• Количество полюсов: 1
• Способ монтажа: крепление на шинопровод
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Рабочая температура: от –40 C до +105 C
• Цвет: натуральная латунь
• Тип подключения: винтовое

Совместимость и монтаж

Шина PEN (6х9 мм) 8 отверстий латунь крепеж по центру розничный стикер от EKF совместима с любыми DIN-рейками и шинопроводами, имеющими стандартную фиксацию. Крепится через центральное отверстие - удобно для монтажа на металлический профиль или специальные изоляторы. Для установки используйте изолирующие опоры, чтобы исключить замыкание на корпус. Винты затягиваются ключом 5,5 мм; момент не более 1,5 Нм - перетягивание повредит резьбу. Максимальное сечение провода - 10 мм2, минимальное - 1,5 мм2. Не допускается использование проводов меньше 1,5 мм2 - они не будут надёжно зафиксированы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Латунь с оцинкованным покрытием снижает риск электрохимической коррозии при смешанном использовании меди и алюминия. Изоляторы выполнены из самозагасающего пластика - не поддерживают горение, что важно для пожаробезопасности. Отсутствие степени защиты IP00 означает, что шина должна быть установлена только во внутренних частях закрытых щитов - открытый монтаж запрещён.

Преимущества

• Оцинкованная латунь и винты обеспечивают долговечность и устойчивость к окислению даже при повышенной влажности.
• Круглое основание винта предотвращает перерезание жил при затяжке - особенно важно для многожильных проводов.
• Поддержка одновременного подключения медных и алюминиевых проводников без дополнительных переходников.
• Фиксация по центру упрощает выравнивание и компактную сборку в ограниченном пространстве.
• Высокая термостойкость (до +105 C) позволяет использовать в нагреваемых помещениях и рядом с мощными устройствами.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 не защищает от пыли, влаги и случайного контакта.
• Запрещено применять с проводниками сечением менее 1,5 мм2 - возможен плохой контакт и перегрев.
• Не предназначен для работы в качестве главной заземляющей шины в распределительных пунктах выше 100 А - для таких задач используются шины большего сечения.
• Не рекомендуется для монтажа в местах с постоянным механическим воздействием - винты могут ослабнуть при вибрации без дополнительной фиксации.

Примеры использования

• Объединение нулей и заземлений в щите управления станком на заводе.
• Распределение PEN-проводников в этажном щите многоэтажного дома после входного автомата.
• Подключение заземляющих проводов к шинопроводу в цехе с частотными преобразователями.
• Сборка временных распределительных щитов на стройплощадке с использованием DIN-рейки.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - лучше выбирать провод ближе к верхнему пределу (8–10 мм2), чтобы минимизировать нагрев.
• При подключении алюминиевых проводов слегка зачистите поверхность и нанесите антиоксидантную пасту - продлит срок службы контакта.
• После монтажа проверьте затяжку винтов через 1–2 месяца - первичная усадка проводов может вызвать ослабление.
• Если нужна защита от доступа - используйте пластиковую крышку или герметичный кожух, так как сама шина не имеет IP-защиты.
• Артикул sn0-63-08-r - это розничная версия с этикеткой. Для крупных заказов можно запросить партию без стикера - цена ниже.
