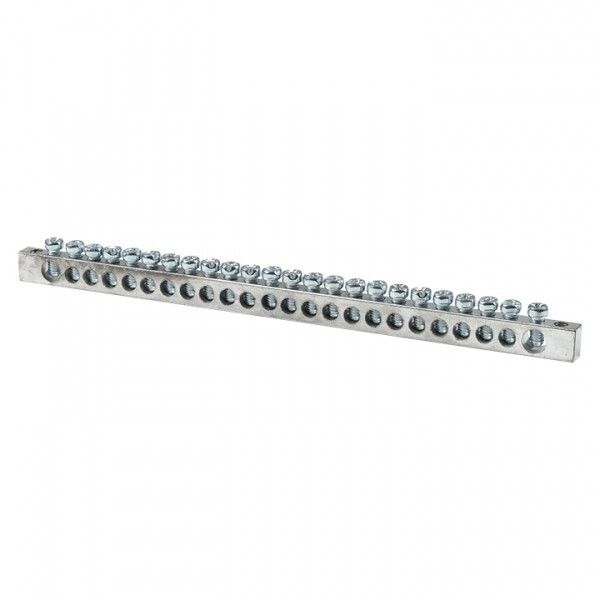

Шина PEN ""ноль-земля"" (6x9мм) 24 отв. цинк креп еж по краям EKF" - sn1-63-24-k

Шина PEN ноль-земля 6x9мм 24 отв. цинк крепеж по краям от EKF (артикул sn1-63-24-k) - это компактный клеммный блок для объединения нулевых и заземляющих проводников в распределительных щитах. Она обеспечивает надёжное соединение до 24 проводов сечением до 6 мм2, защищена от коррозии цинковым покрытием и фиксируется по краям.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого провода (N) и защитного заземления (PE) в электрических щитах. Применяется в жилых, коммерческих и промышленных объектах там, где требуется разделение или объединение PEN-проводника по требованиям ПУЭ. Подходит для установки в щитах автоматического ввода резерва, групповых распределительных щитках и других устройствах, требующих чёткого разделения нуля и заземления.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку типичных квартирных и бытовых цепей
• Количество соединений: 24 - каждый отверстие рассчитано на один провод
• Максимальное сечение провода: 6 мм2 - подходят медные или многожильные провода до этого значения
• Способ подключения: винтовой - надёжная фиксация без сварки или пайки
• Габариты: 6×9 мм - толщина и высота профиля, соответствуют стандартным DIN-рейкам
• Материал: оцинкованная латунь - сочетает хорошую проводимость и антикоррозийную стойкость
• Крепление: по краям - позволяет закрепить шину на DIN-рейке или стенке щита двумя винтами

Совместимость и монтаж

Шина совместима с любыми стандартными DIN-рейками шириной 35 мм. Установка выполняется через два крепёжных отверстия по краям корпуса - достаточно двух саморезов или винтов M4–M5. Для удобства монтажа рекомендуется предварительно подготовить провода: зачистить изоляцию на 8–10 мм, не допуская оголённых жил вне зажима. Каждый винт затягивается отвёрткой с плоским наконечником усилием около 0,5–0,7 Нм - перетягивать нельзя, чтобы не повредить контактную поверхность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для клеммных блоков. Цинковое покрытие снижает риск электрохимической коррозии в условиях повышенной влажности. Шина не предназначена для работы в средах с агрессивными газами или постоянным воздействием воды - для таких условий нужны IP-закрытые решения.

Преимущества

• Высокая плотность подключений: 24 контакта на одной шине экономят место в щите
• Цинкование увеличивает срок службы в сравнении с обычной латунью
• Фиксация по краям исключает люфт и деформацию при вибрациях
• Чёткое разделение функций N/PE - соответствие современным нормам безопасности
• Подходит для массового монтажа - идеальна для серийного производства щитов

Ограничения применения

• Не подходит для проводов сечением более 6 мм2 - попытки вставить большие жилы повредят контакт
• Не предназначен для подключения алюминиевых проводов - возможна оксидация и потеря контакта
• Не имеет защиты от брызг и пыли - использовать только внутри закрытых щитов
• Запрещено применять в качестве основного заземляющего проводника в системах TN-C - только в TN-S и TN-C-S после разделения PEN

Примеры использования

• Щит освещения в многоэтажном доме - сборка всех нулевых проводов от комнат
• Распределительный щит торгового центра - объединение заземляющих проводов от розеток и оборудования
• Станционный щит насосной группы - обеспечение надёжного заземления двигателей
• Автоматизированные системы управления - точка подключения сигнальных и контрольных цепей

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 1,5 и 4 мм2 в одном блоке усложнит равномерную затяжку
• Используйте метки (например, термоусадочные трубки) для различения N и PE - даже если шина одна, пометки ускорят диагностику
• При замене старой шины - отключите питание, снимите напряжение с нуля и заземления перед работой
• Для частых обслуживаний выбирайте модели с отдельными винтами - так легче отсоединить один провод без демонтажа всей шины
• Артикул sn1-63-24-k от EKF PROxima - оптимальный выбор для стандартных проектов; если нужна большая емкость - рассмотрите аналоги с 32 или 48 отверстиями
