Шина PEN ''земля-ноль'' 6х9 мм 12х1 (12 группхкрепеж по центру), REXANT - 11-2360 MEET

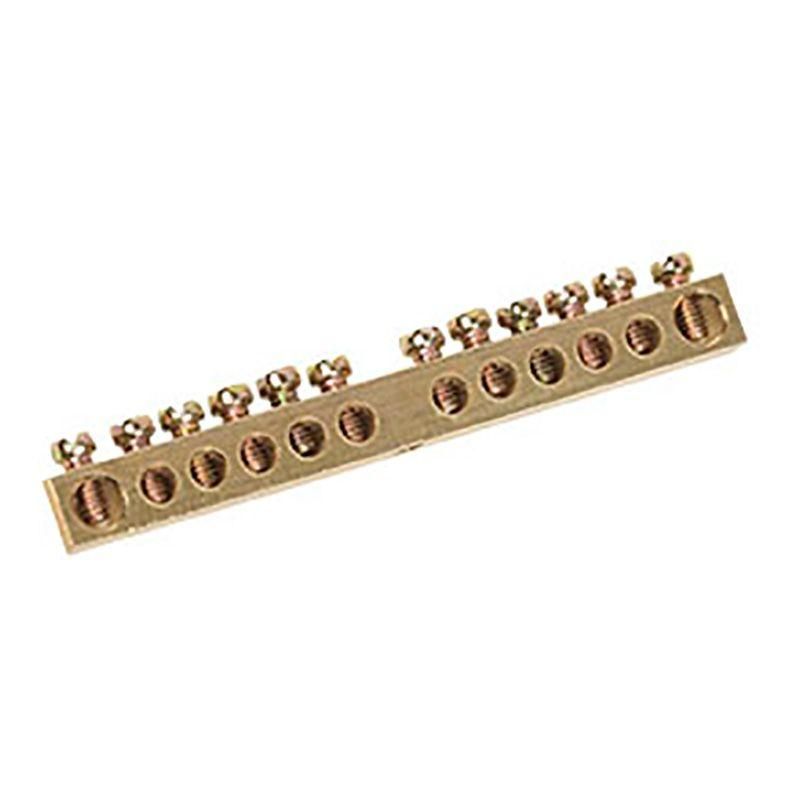

Шина PEN "земля-ноль" 6х9 мм 12/1 (12 групп/крепеж по центру) от Rexant (арт. 11-2360) - это компактная и надежная шина для объединения нулевых, защитных и фазных проводников в распределительных щитах. Подходит для монтажа на DIN-рейку и используется там, где требуется единая точка подключения нескольких проводов.

Назначение и область применения

Эта шина предназначена для создания единой точки соединения нулевого рабочего (N) и защитного (PE) проводников - то есть для реализации системы PEN. Она применяется в промышленных и коммерческих электрощитах, где необходимо подключить до 12 проводников одновременно. Удобна для сборки щитов автоматики, силового оборудования, конвейеров, насосных станций и других систем с множеством входящих кабелей.

Технические характеристики

• Количество контактов: 12 (по одному на каждую группу)
• Номинальный ток: 80 А - позволяет безопасно пропускать нагрузку до этого значения
• Сечение шины: 6×9 мм - обеспечивает достаточную проводимость для указанного тока
• Диапазон сечений подключаемых проводов: до 10 мм2 - подходят медные жилы сечением 1–10 мм2
• Материал: латунь с содержанием меди не менее 58% - устойчив к окислению, сохраняет хорошую проводимость
• Способ монтажа: крепление на DIN-рейку
• Размещение крепления: по центру шины - удобно для равномерного распределения усилий
• Максимальная относительная влажность: 90% - не рекомендуется использовать в условиях постоянного конденсата или прямого попадания воды

Совместимость и монтаж

Шина PEN 11-2360 совместима со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для фиксации используются два винта, расположенных по центру корпуса. После установки каждый из 12 контактов можно подключить отдельным проводом через винтовые зажимы. Винты имеют скруглённую форму поверхности - это снижает риск повреждения жилы при затяжке.

Безопасность и стандарты

Изделие соответствует требованиям к качеству материалов и электробезопасности, применяемым в промышленном электрооборудовании. Хотя явного указания на соответствие ГОСТ или IEC нет, материал и конструкция обеспечивают надёжную работу в рамках нормативов для шин PEN. Не предназначен для использования вне закрытых щитов или в условиях повышенной влажности выше 90%.

Преимущества

• Высокая прочность латуни - долгий срок службы даже при частых перегрузках
• Скруглённые винты - минимизируют риск порчи изолирующей оболочки провода
• Централизованное крепление - уменьшает риск деформации при монтаже
• Чёткая разметка на 12 точек - ускоряет сборку и снижает вероятность ошибки
• Не требует дополнительных изоляторов - экономит место внутри щита

Ограничения применения

• Не допускается использование в помещениях с влажностью свыше 90% - возможна коррозия
• Подходит только для проводов до 10 мм2 - большие сечения не войдут в зажим
• Не имеет собственной изоляции - обязательно монтировать в закрытом щите
• Не рассчитана на переменный ток выше 80 А - превышение может вызвать нагрев и выход из строя
• Не предназначена для внешней установки или открытых площадок

Примеры использования

• Объединение нулевых проводов от 12 автоматических выключателей в щите управления станком
• Сборка PE-шин в распределительном щите торгового центра
• Подключение защитных проводников от группы светильников в промышленном помещении
• Замена старой перемычки между несколькими клеммами в щите на унифицированную шину

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤10 мм2 - иначе они не будут плотно зажаты
• Затягивайте винты рукой до упора, затем слегка - лишняя сила может повредить латунь
• Убедитесь, что шина установлена на DIN-рейку плотно - она должна не болтаться
• При использовании в щитах с высокой температурой - контролируйте нагрев соседних элементов
• Для обслуживания - отключите питание, так как шина связана с фазными проводниками
• Артикул 11-2360 от Rexant - один из самых распространённых решений для 12-проводных систем; запасайте её при ремонте аналогичных щитов
