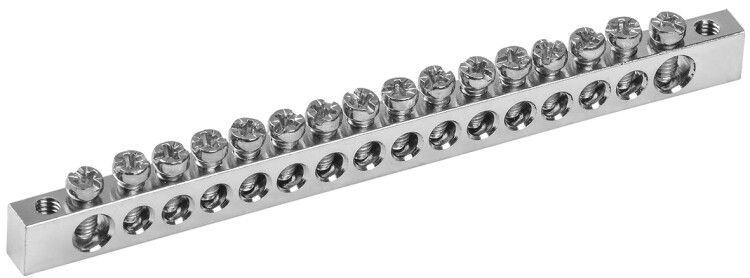

Шина PEN "земля-ноль" 6х9мм 16/2 никелевое покрытие (16групп/креп. кр.) | YNN11-16-100-N IEK

Шина PEN "земля-ноль" 6х9мм 16/2 Ni (16 групп, крепеж по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-16-100-n обеспечивает комбинированное заземление и зануление для 16 цепей, выполнена из латуни с никелевым покрытием для устойчивости к коррозии.

Назначение и область применения

Шина PEN "земля-ноль" 6х9мм 16/2 Ni используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве. Применяется в силовых щитах жилых, общественных и промышленных объектах - например, в этажных щитах, распределительных пунктах, на производствах с высокими требованиями к безопасности.

Технические характеристики

• Тип: Шина N+PE (комбинированная)
• Номинальный ток: 100 А
• Максимальное напряжение: 380 В
• Количество контактных точек: 16
• Сечение провода: до 16 мм2
• Размеры: 6 мм (толщина) × 9 мм (высота)
• Материал основы: Латунь
• Покрытие: Никель - повышает коррозионную стойкость и долговечность
• Срок службы: 15 лет
• Способ монтажа: Непосредственная фиксация на панели или через DIN-рейку

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9мм 16/2 Ni крепится по краям - это позволяет устанавливать её как на DIN-рейку (через специальные угловые изоляторы), так и прямо на металлическую панель щита. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Диаметр отверстий под болты рассчитан под стандартные кабельные наконечники. Убедитесь, что площадь поверхности щита соответствует габаритам шины - она занимает место для 16 точек подключения.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутирующих устройств в распределительных системах. Никелевое покрытие снижает риск окисления и увеличивает срок безопасной эксплуатации. Материал - латунь - обеспечивает хорошую электропроводность и механическую прочность даже при частых перегрузках.

Преимущества

• Объединяет функции N и PE в одной шине - экономит место в щите
• Никелевое покрытие защищает от коррозии в условиях повышенной влажности или химической активности
• Удобная компоновка: 16 контактов позволяют обслужить несколько групп нагрузки
• Поддерживает монтаж как на рейку, так и напрямую на панель - гибкость установки
• Высокая надёжность соединений благодаря качественной латуни и плотному контакту

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - проверьте условия в помещении щита
• Не допускается использование с алюминиевыми проводами - совместима только с медными
• Максимальное сечение провода - 16 мм2; большие сечения требуют другой шины
• Не применяется в качестве главной заземляющей шины в ТТ-системах без дополнительного контура

Примеры использования

• Этажные распределительные щиты в многоэтажных домах - объединение нулей и заземлений для квартир
• Щиты управления насосными станциями и вентиляционными системами
• Производственные линии с большим количеством оборудования, где требуется чёткое разделение N и PE
• Обновление старых щитов - замена нескольких отдельных шин на одну компактную

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не превышайте 16 мм2
• Используйте наконечники-гильзы для всех многожильных проводов - это предотвращает ослабление контакта
• При креплении на DIN-рейку примените совместимые угловые изоляторы - они указаны в каталоге IEK
• Не затягивайте болты слишком сильно - это может деформировать латунь и нарушить контакт
• Для помещений с высокой влажностью (например, бассейны, холодильные камеры) эта модель особенно выгодна благодаря никелевому покрытию
