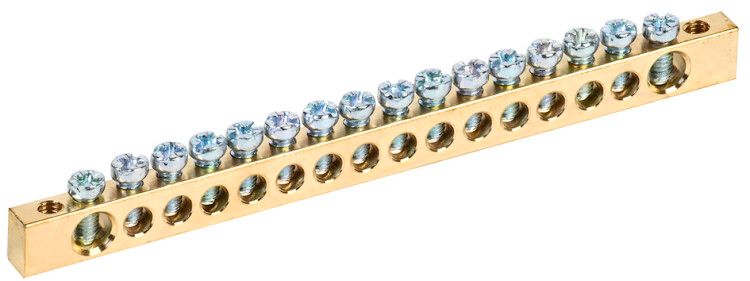

Шина PEN "земля-ноль" 6х9мм 16/2 (16групп/креп по краям) | YNN11-16-100 IEK

Шина PEN земля-ноль 6х9 мм 16/2 (16 групп, крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-16-100 обеспечивает комбинированное заземление и зануление для 16 групп нагрузок, что делает её удобным решением для промышленной и жилой автоматизации.

Назначение и область применения

Шина PEN земля-ноль 6х9 мм 16/2 используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве. Это снижает количество элементов в щите, упрощает схему и повышает надёжность заземления. Применяется в силовых распределительных щитах, щитах освещения, АВР, системах управления технологическими процессами. Подходит для объектов с высокой плотностью подключений: многоэтажные дома, производственные участки, котельные, насосные станции.

Технические характеристики

• Толщина: 6 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Количество контактов: 16 - позволяет подключить до 16 групп проводов
• Номинальный ток: 100 А - рассчитана на длительную работу при токах до 100 ампер
• Напряжение: 380 В - соответствует трёхфазным сетям 0,4 кВ
• Материал: латунь - устойчив к коррозии, имеет хорошие электрофизические свойства
• Диапазон сечений: 16 мм2 - оптимальна для проводов сечением до 16 мм2
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях холодных и жарких помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуально отличается от фазных шин, соответствует требованиям ГОСТ
• Отделка поверхности: необработанная - требует осторожности при установке, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина PEN земля-ноль 6х9 мм 16/2 крепится исключительно по краям - через специальные изоляторы, которые позволяют закрепить её либо на DIN-рейку 35 мм, либо напрямую на стенку щита. Для монтажа используются угловые изоляторы, входящие в комплект или приобретаемые отдельно. Установка возможна на металлические и пластиковые панели. Обязательно использовать наконечники-гильзы при подключении многожильных медных проводов - это предотвращает ослабление контакта и перегрев. Не допускается использование с алюминиевыми проводами без переходных соединителей.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Жёлтый цвет соответствует нормам маркировки PEN-проводников. Номинальный ток 100 А и материал латуни обеспечивают безопасную работу даже при кратковременных перегрузках. Отсутствие покрытия требует контроля за состоянием поверхностей - окислы могут увеличить переходное сопротивление.

Преимущества

• Объединяет N и PE в одной шине - экономит место в щите
• Высокая плотность подключения - 16 точек на единицу
• Удобное крепление по краям - гибкая установка на рейку или панель
• Стандартный шаг между контактами - совместим с большинством клеммных болтов
• Долгий срок службы - 15 лет при правильном монтаже

Ограничения применения

• Не применяется в цепях переменного тока выше 380 В
• Не предназначен для работы при температурах ниже -40 C или выше +50 C
• Не рекомендуется для подключения проводов сечением более 16 мм2 - риск перегрева и плохого контакта
• Не имеет антикоррозийного покрытия - в агрессивных средах (высокая влажность, химикаты) требуется дополнительная защита
• Не совместима с автоматическими выключателями без внешних клеммных колодок

Примеры использования

• Щит этажный в жилом доме - объединение всех квартирных N и PE проводов
• Щит управления конвейера - подключение датчиков, двигателей и заземления
• АВР-щит на котельной - обеспечение надёжного зануления для аварийного питания
• Распределительный щит торгового центра - сборка нулевых проводов от светильников и розеток

Практические советы

• Перед установкой проверьте, что все провода имеют наконечники-гильзы - особенно важны для многожильных медных проводов
• Затягивайте болты усилием 0,8–1,2 Нм - переусиливать нельзя, латунь легко деформируется
• При монтаже на DIN-рейку используйте только оригинальные изоляторы IEK - другие могут иметь неверный шаг
• Проверяйте контакт после первого запуска - при первых нагревах возможно ослабление
• Не смешивайте эту шину с другими типами (например, 8/1 или 14/1) в одном щите - они имеют разные точки крепления и могут вызывать перекос
• При замене старой шины - обязательно отключите питание и проверьте отсутствие напряжения на всех проводах
