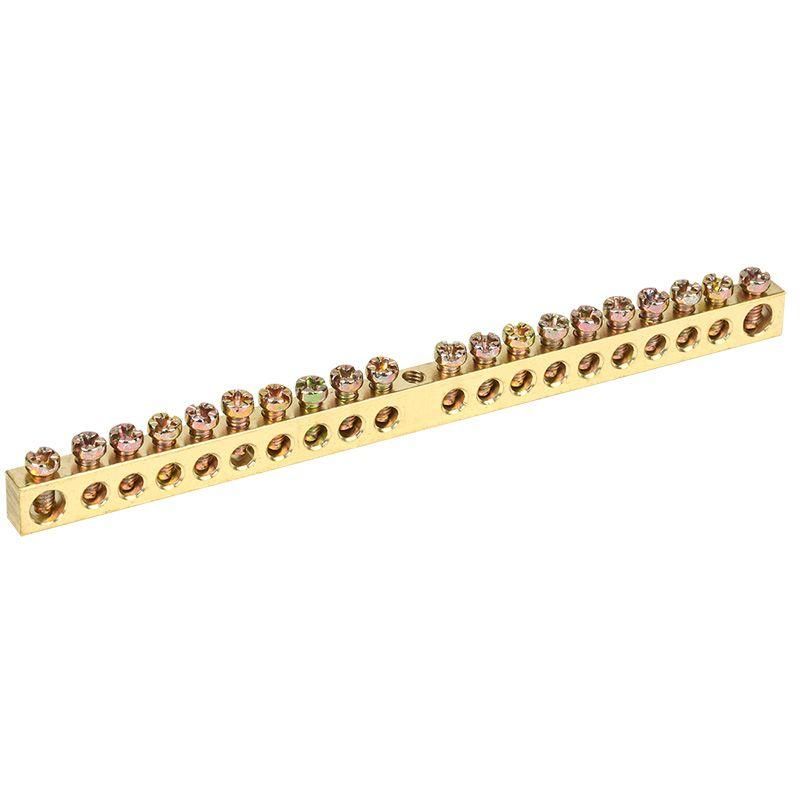

Шина PEN ''земля-ноль'' 6х9 мм 20х1 (20 группхкрепеж по центру), REXANT - 11-2362 MEET

Шина PEN "земля-ноль" 6х9 мм 20/1 (20 групп/крепеж по центру) от Rexant (арт. etm11-2362) - это компактная и надежная шина для объединения нулевых, защитных и фазных проводников в распределительных щитах. Подходит для монтажа на DIN-рейку и используется там, где требуется устойчивое и долговечное соединение нескольких проводов.

Назначение и область применения

Эта шина применяется для создания единой точки соединения нулевого рабочего (N) и защитного (PE) проводников - то есть для реализации системы PEN. Устанавливается в промышленных и коммерческих электрощитах, в том числе в модульных шкафах. Подходит для подключения проводов от автоматических выключателей, УЗО, дифференциальных автоматов и других устройств. Часто встречается в системах TN-C-S и TN-C.

Технические характеристики

• Количество контактов: 20 - позволяет подключить до 20 проводников
• Номинальный ток: 80 А - рассчитана на нагрузки до этого значения
• Сечение шины: 6×9 мм - обеспечивает достаточную тепловую и электрическую стойкость
• Диапазон сечений подключаемых проводов: до 10 мм2 - совместима с медными жилами этого сечения
• Материал: латунь с содержанием меди не менее 58% - гарантирует низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: на DIN-рейку - стандартный способ крепления в щитах
• Крепление: по центру - шина фиксируется одним болтом в середине корпуса
• Рабочая влажность: не выше 90% - требует сухих условий эксплуатации

Совместимость и монтаж

Шина Rexant etm11-2362 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть её на рейку и закрутить центральный крепёжный винт. Все 20 точек подключения расположены равномерно - удобно для организации проводки в плотном щите. Винты имеют скруглённую форму, чтобы не повредить изоляцию и жилу при затяжке. Не требует дополнительных изолирующих элементов - работает напрямую на токоведущей шине или через металлический суппорт.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности для электроустановок в России. Материал латуни с высоким содержанием меди снижает риск перегрева и окисления. Отсутствие внешней изоляции - нормально для таких шин, так как они устанавливаются внутри закрытых щитов. Однако важно соблюдать минимальные расстояния между фазными частями щита, чтобы исключить случайные замыкания.

Преимущества

• Высокая надёжность соединений благодаря качественной латуни
• Защита провода от среза - форма винтов предотвращает повреждение жилы при затяжке
• Удобство сборки - 20 точек позволяют организовать многочисленные подключения без дополнительных перемычек
• Стандартный монтаж на DIN-рейку - совместима с большинством современных щитов
• Устойчивость к коррозии - материал сохраняет проводимость даже в условиях повышенной влажности

Ограничения применения

• Не предназначен для работы вне закрытых щитов - открытое расположение недопустимо
• Не использовать в средах с влажностью свыше 90% - возможна коррозия и потеря контакта
• Подходит только для проводов до 10 мм2 - большие сечения не войдут в зажим
• Не имеет изоляции - нельзя применять в открытых или доступных местах без защиты
• Не рекомендуется для постоянного превышения номинала 80 А - риск перегрева

Примеры использования

• Объединение всех PE/N проводов от автоматов в щите торгового центра
• Создание общей шины нуля и заземления в промышленном оборудовании (станки, насосы)
• Финальная сборка распределительного щита в офисном здании после установки УЗО
• Замена старой шины в существующем щите при модернизации

Практические советы

• Перед монтажом проверьте, что все провода имеют сечение ≤10 мм2 - иначе не зажмутся
• Затягивайте винты рукой, без усилия гаечным ключом - переусилие сломает контакт
• Если щит установлен во влажном помещении (например, в подвале), дополнительно используйте герметичные крышки
• При использовании в щитах с множеством УЗО - эта шина экономит место и уменьшает количество перемычек
• Артикулы etm11-2362 и 11-2362 - это один и тот же продукт; различия в номерах связаны с внутренним учетом производителя
