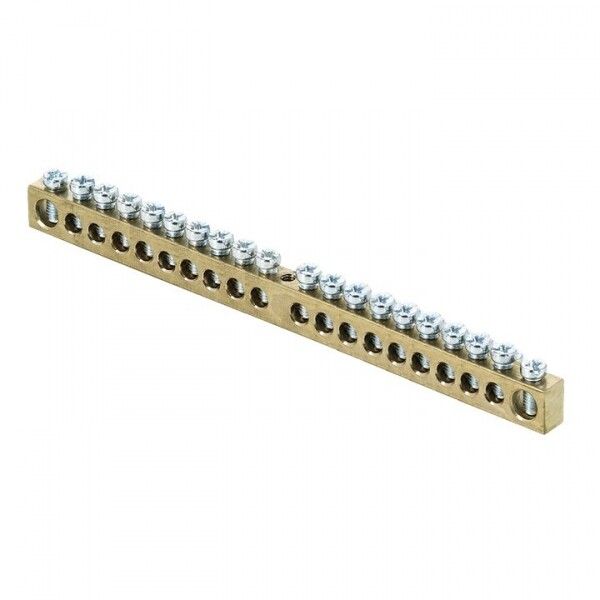

Шина PEN "ноль-земля" (6х9мм) 20 отверстий латунь крепеж по центру розничный стикер EKF PROxima | sn0-63-20-r

Шина PEN ноль-земля (6x9 мм) 20 отверстий латунь крепеж по центру розничный стикer от EKF серии PROxima - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных щитах. Подходит для промышленного оборудования и систем НКУ, обеспечивает безопасное соединение проводов сечением 1,5–10 мм2.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого провода (N) и защитного заземления (PE) в электрощитах. Применяется в промышленных распределительных устройствах (НКУ), силовых щитах, станциях управления и других объектах, где требуется надёжное и компактное распределение заземляющих и нулевых жил. Установка возможна как в новых, так и в модернизируемых системах.

Технические характеристики

• Количество подключений: 20 отверстий
• Габариты: 6×9 мм (толщина × высота)
• Материал контактов: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводов: 1,5 – 10 мм2
• Тип подключения: винтовой
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Рабочая температура: от -40 C до +105 C
• Цвет: натуральная латунь
• Способ монтажа: крепление через центральный винт

Совместимость и монтаж

Шина PEN ноль-земля (6x9 мм) 20 отверстий латунь крепеж по центру розничный стикер крепится к DIN-рейке через изоляторы (не входят в комплект). Для фиксации используются винты с круглой головкой - они исключают перекос и повреждение жилы при затяжке. Монтаж выполняется после отключения питания. Каждый винт рассчитан на один проводник; допускается подключение одного провода на одно отверстие. Не рекомендуется использовать для многожильных проводов без наконечников - это снижает надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности для электроустановок. Латунь с оцинкованным покрытием защищает от коррозии, а изоляторы изготовлены из самозагасающего пластика - материал не поддерживает горение. Соответствие нормам ГОСТ и IEC обеспечивается конструкцией и применяемыми материалами. IP00 указывает, что шина должна использоваться только внутри закрытых щитов - открытая эксплуатация недопустима.

Преимущества

• Оцинкованное покрытие контактов позволяет безопасно подключать как медные, так и алюминиевые проводники без риска гальванической коррозии
• Круглая форма прижимного винта предотвращает перегиб и механическое повреждение жилы
• Высокая плотность контактов (20 точек) экономит место в щите
• Устойчивость к широкому диапазону температур делает её пригодной для холодных и нагреваемых помещений
• Произведено в рамках серийного продукта EKF PROxima - совместимо с другими элементами этой линейки

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP00 требует герметичного корпуса
• Не следует использовать для проводов сечением менее 1,5 мм2 или более 10 мм2 - риск перегрева или плохого контакта
• Запрещён монтаж без изоляторов - прямое крепление к металлическому корпусу вызовет замыкание PE/N
• Не применяется в цепях постоянного тока выше 400 В - изделие рассчитано только на переменный ток

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в промышленном щите
• Объединение заземляющих проводов от станков, конвейеров и освещения
• Формирование общей шины N+PE в распределительных пунктах торговых центров и складов
• Модернизация старых щитов с заменой разрозненных перемычек на единый коммутирующий элемент

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте наконечники для многожильных проводов
• Затягивайте винты равномерно, без усилия - переусилие может деформировать латунную планку
• Выбирайте изоляторы с учётом посадочного диаметра - шина имеет центральное крепление, типовой шаг 35 мм
• При сборке щита размещайте шину подальше от тепловыделяющих элементов - даже при +105 C максимальной температуре важно сохранить запас прочности
• Артикул sn0-63-20-r от EKF PROxima легко найти в каталоге - он совпадает с названием и характеристиками, что ускоряет заказ
