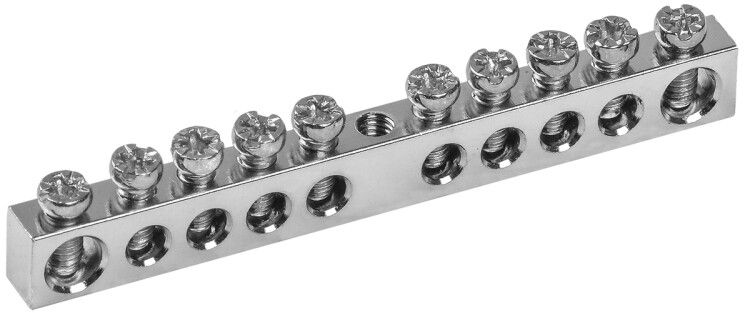

Шина PEN "земля-ноль" 6х9мм 10/1 никелевое покрытие (10групп/креп. цен.) | YNN10-10-100-N IEK

Шина PEN "земля-ноль" 6х9мм 10/1 Ni (10 групп/крепеж по центру) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-10-100-n обеспечивает комбинированное заземление и зануление для до десяти circuit’ов, сохраняя целостность системы при длительной нагрузке.

Назначение и область применения

Шина PEN используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве. Применяется в силовых щитах жилых, общественных и промышленных объектах - например, в этажных щитках, АВР, системах освещения, на производствах с частыми перегрузками. Подходит для модульных щитов с DIN-рейкой и для стационарной установки на металлические панели.

Технические характеристики

• Тип: Шина N+PE (комбинированная)
• Номинальный ток: 100 А - выдерживает постоянную нагрузку без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети переменного тока
• Количество контактных групп: 10 - позволяет подключить до десяти проводников
• Сечение провода: до 16 мм2 - совместима с медными одножильными и многожильными проводами
• Габариты: 6×9 мм - толщина и ширина корпуса обеспечивают механическую устойчивость
• Покрытие: никелированное - повышает corrosion resistance и снижает окисление контактов
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Материал основы: латунь - гарантирует хорошую электропроводность и прочность
• Способ монтажа: прямая фиксация - крепится по центру на DIN-рейку или прямо на панель

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9мм 10/1 Ni (10 групп/крепеж по центру) крепится исключительно по центральной точке - это отличает её от аналогов с креплением по краям (например, типы 8/2 и 14/2). Для установки:

• Фиксируйте на стандартной 35-мм DIN-рейке с помощью комплектных изоляторов (не входят в комплект - требуются дополнительно)
• Альтернатива: болтами через отверстия - при монтаже на металлическую панель щита
• Подключение проводов: обязательно используйте наконечники-гильзы для многожильных медных проводов сечением до 16 мм2 - предотвращает ослабление контакта
• Затяжка винтов: момент 0,8–1,2 Нм - переизбыток усилия может повредить резьбу

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р МЭК 60439-1 и ГОСТ 30207-94. Никелированное покрытие соответствует нормам для работы в условиях повышенной влажности и химической активности. Устройство не содержит свинца и других запрещённых веществ. Соответствует классу защиты IP20 - не предназначен для открытого монтажа вне щита.

Преимущества

• Объединяет функции N и PE - экономит место в щите и уменьшает количество соединений
• Никелевое покрытие - защищает от коррозии, особенно в помещениях с высокой влажностью (бассейны, теплицы, холодильные камеры)
• Высокая плотность контактов - 10 групп на минимальном пространстве
• Латунная основа - лучше передаёт ток, чем сталь, и менее подвержена старению
• Удобная форма - плоская поверхность позволяет легко проверять затяжку всех винтов

Ограничения применения

• Не применяется в сетях выше 380 В - риск пробоя изоляции
• Не допускается использование с алюминиевыми проводами - возможна электрохимическая коррозия
• Не является заменой отдельным шинам N и PE - в некоторых проектах требуется раздельное исполнение (по регламенту ПУЭ)
• Не подходит для монтажа в местах с ударными нагрузками - не имеет усиления корпуса
• Требуется обязательное применение наконечников для многожильных проводов - без них контакт будет нестабильным

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение нулей от квартир
• Щит управления насосной станцией - защитное заземление + рабочий ноль для автоматики
• Цеховой щит на пищевом предприятии - благодаря никелевому покрытию выдерживает мойку оборудования водой под давлением
• Осветительные щиты в торговых центрах - компактное решение для множества светильников

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2. Более толстый провод не войдёт в зажим
• Используйте только подходящие наконечники типа НШВИ-16 - они обеспечивают равномерное распределение усилия
• При сборке щита располагайте эту шину рядом с главной шиной PE - минимизируйте длину перемычек
• Не смешивайте с другими сериями IEK - даже одинаковые номера группы могут иметь различную геометрию крепления
• Проверяйте температурный режим после первого включения - нагрев выше 55C указывает на плохой контакт или перегрузку
• Для долгосрочных решений выбирайте именно модель с никелевым покрытием - она служит дольше в сложных условиях
