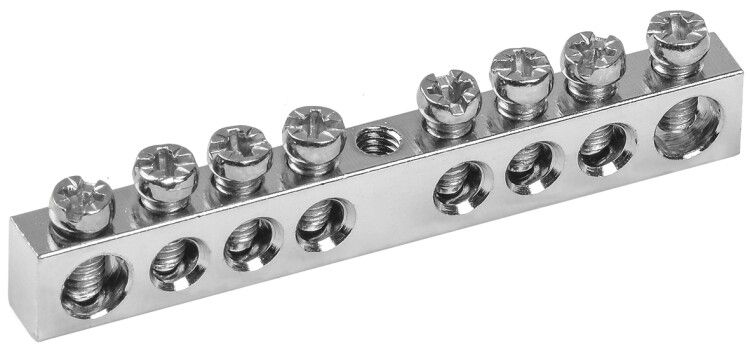

Шина PEN "земля-ноль" 6х9мм 8/1 никелевое покрытие (8групп/креп. цен.) | YNN10-08-100-N IEK

Шина PEN "земля-ноль" 6х9мм 8/1 Ni (8 групп/крепеж по центру) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-08-100-n обеспечивает восемь точек подключения с центральным креплением, что упрощает сборку и обслуживание.

Назначение и область применения

Шина PEN используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве - это снижает количество элементов в щите и повышает безопасность заземления. Применяется в силовых щитах жилых, коммерческих и промышленных объектах: вводных распределительных устройствах (ВРУ), этажных щитах, системах питания станков, насосов, конвейеров и другого оборудования с требованием к совмещённому нулю.

Технические характеристики

• Тип: Шина N+PE (объединённая нулевая и защитная)
• Номинальный ток: 100 А - выдерживает нагрузку до этого значения без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети переменного тока
• Количество контактных групп: 8 - позволяет подключить до восьми проводников
• Сечение провода: до 16 мм2 - подходят медные одножильные и многожильные провода
• Габариты: 6 мм толщиной × 9 мм шириной - компактная форма для плотной укладки
• Материал основы: латунь - обеспечивает хорошую электропроводность и механическую прочность
• Покрытие: никелированное - защищает от коррозии и улучшает внешний вид
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Способ монтажа: прямая установка - фиксируется на DIN-рейке или панели

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9мм 8/1 Ni (8 групп/крепеж по центру) крепится исключительно по центру - через специальный изолятор на стандартную 35 мм DIN-рейку. Также возможна установка напрямую на металлическую панель щита с использованием угловых изоляторов. Для многожильных медных проводов обязательно использование наконечников-гильз - это предотвращает ослабление контакта и перелом жил. Подключение выполняется болтом M6, который уже предусмотрен в конструкции шины. Убедитесь, что площадь контакта соответствует сечению провода - не используйте провода больше 16 мм2.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам для защиты от поражения током. Никелированное покрытие снижает риск окисления контактов, что важно для долгосрочной надёжности. Соответствует нормам ГОСТ Р 50030.2 и IEC 60947-7-1 для шинных систем. IP-защита не указана - не предназначен для открытых или влажных помещений без корпуса.

Преимущества

• Объединяет два функциональных контура (N и PE) в одной шине - экономит место в щите
• Никелированное покрытие увеличивает срок службы в условиях повышенной влажности или химической активности
• Централизованное крепление упрощает установку и делает конструкцию более устойчивой к вибрациям
• Латунная основа обеспечивает стабильную проводимость даже при длительной нагрузке
• Чёткая маркировка групп и доступность замены контактов снижают время обслуживания

Ограничения применения

• Не применяется в сетях выше 380 В - превышение напряжения недопустимо
• Не допускается использование с алюминиевыми проводами - материал шины несовместим с алюминием
• Не предназначен для установки вне закрытых щитов - отсутствует степень защиты IP
• Подходит только для проводов до 16 мм2 - большие сечения не войдут в зажимы
• Центральное крепление требует свободного места на рейке - нельзя использовать рядом с другими модульными устройствами без учёта габаритов

Примеры использования

• Вводной щит многоэтажного дома - объединение всех PE и N проводов от квартир
• Щит управления конвейерной линией - обеспечение единой точки заземления для нескольких двигателей
• Распределительный щит офисного помещения - сборка нулевых проводов от освещения и розеток
• Промышленный щит с частотными преобразователями - где требуется чёткое разделение и надёжное заземление

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 16 мм2. Использование большего сечения приведёт к плохому контакту и нагреву.
• Всегда используйте наконечники-гильзы для многожильных проводов - это гарантирует надёжный контакт и продлевает срок службы шины.
• При установке на DIN-рейку убедитесь, что изолятор правильно зафиксирован - слабый контакт может вызвать искрение.
• Не затягивайте болты слишком сильно - латунь мягче стали, есть риск срезания резьбы.
• Для сред с высокой влажностью (например, подвалы, бассейны) эта шина подходит благодаря никелевому покрытию, но всё равно должна находиться внутри герметичного щита.
• Артикул ynn10-08-100-n - выбирайте именно эту модель, если нужна центральная фиксация. Для крепления по краям используйте версии 8/2.
