Шина PEN "земля-ноль" 8х12мм 8/1 (8групп/крепеж по центру) IEK YNN20-08-100

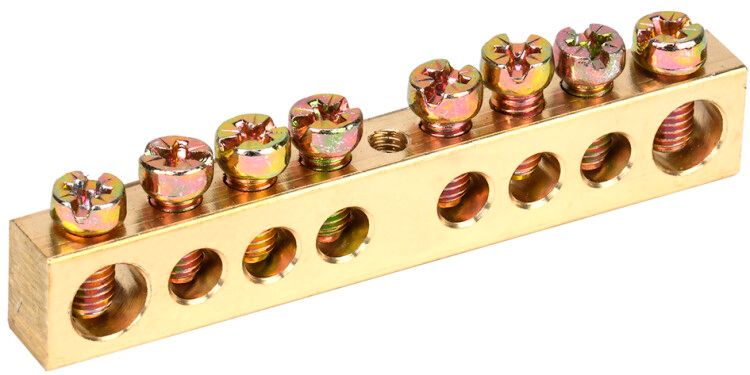

Шина PEN земля-ноль 8х12 мм 8/1 (8 групп, крепление по центру) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn20-08-100 обеспечивает комбинированное заземление и зануление для восьми групп нагрузок, что делает её удобным решением для промышленной и жилой автоматизации.

Назначение и область применения

Шина PEN земля-ноль 8х12 мм 8/1 используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве. Это снижает количество элементов в щите, упрощает схему и повышает надёжность заземления. Применяется в силовых распределительных щитах, щитах освещения, системах управления технологическими процессами. Подходит для объектов с напряжением до 380 В - жилых домов, производственных участков, офисных зданий.

Технические характеристики

• Размеры: 8×12 мм - толщина и высота профиля, обеспечивают достаточную механическую прочность и теплопроводность
• Номинальный ток: 125 А - выдерживает постоянную нагрузку без перегрева
• Количество контактных точек: 8 - позволяет подключить восемь отдельных цепей
• Материал: латунь - хорошая проводимость, коррозионная стойкость, долгий срок службы
• Диапазон сечений подключаемых проводов: до 25 мм2 - совместима с большинством медных проводов в бытовых и промышленных сетях
• Рабочая температура: от -40 C до +50 C - работает в условиях холодных складов, уличных щитов, производственных помещений
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Отделка: необработанная - поверхность не покрыта лаком или гальваническим слоем, сохраняет естественную проводимость
• Цвет: желтый - визуальное отличие от фазных шин, соответствует требованиям цветовой маркировки

Совместимость и монтаж

Шина крепится по центру - тип исполнения 8/1. Установка возможна двумя способами:

• На DIN-рейку шириной 35 мм через специальные изоляторы (прилагаются отдельно)
• Непосредственно на металлическую или пластиковую панель щита с помощью болтов

Подключение проводов требует предварительного оконцевания медных многожильных проводов наконечниками-гильзами - это исключает ослабление контакта и перегрев. Для одножильных проводов можно использовать прямое затягивание в клеммы. Монтаж выполняется на монтажной плате - не предназначен для установки внутри корпуса оборудования без внешнего крепления.

Безопасность и стандарты

Шина выполнена из латуни, соответствует требованиям безопасности для электроустановок до 1000 В. Несмотря на отсутствие явного указания стандарта ГОСТ, конструкция соответствует практикам, принятым в соответствии с ПУЭ и IEC 60439. Цветовая маркировка (жёлтый) помогает избежать путаницы с фазными шинами. Отсутствие покрытия не влияет на безопасность - латунь сама по себе устойчива к окислению в нормальных условиях эксплуатации.

Преимущества

• Объединение N и PE в одной шине экономит место в щите и уменьшает число соединений
• Высокая плотность тока (125 А) позволяет применять в мощных распределительных системах
• Латунная основа обеспечивает стабильный контакт даже при частых изменениях нагрузки
• Гибкий способ крепления - подходит как для стандартных DIN-щитов, так и для нестандартных панелей
• Долгий срок службы (15 лет) снижает потребность в обслуживании

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - материал шины (латунь) несовместим с алюминием без переходных наконечников
• Не имеет встроенной защиты от перегрузки - должна использоваться в сочетании с автоматическими выключателями и УЗО
• Не рекомендуется для открытой установки вне щита - отсутствует степень защиты IP, доступ к контактам открыт
• Не подходит для переменного тока выше 380 В - максимальное напряжение указано в характеристиках

Примеры использования

• Щит этажный в многоэтажном доме - объединение нулей и заземлений для всех квартир
• Производственный станок с несколькими двигателями - сборка нулевых проводов от каждого привода
• Осветительный щит с 8 контурами - обеспечение единой точки заземления для светильников
• Аварийный источник питания - подключение N и PE от ИБП к распределительной сети

Практические советы

• Перед монтажом проверьте посадочные отверстия - диаметр крепёжных отверстий должен соответствовать используемым болтам (обычно M6)
• При использовании на DIN-рейке обязательно применяйте изоляторы - они предотвращают случайное замыкание на корпус щита
• Не допускайте перегрузки по току - суммарный ток всех подключённых цепей не должен превышать 125 А
• Проверяйте момент затяжки клемм - слишком слабый контакт вызывает нагрев, слишком сильный - деформирует латунь
• При работе в сыром помещении регулярно осматривайте контакты - хотя латунь устойчива, влажность может ускорить окисление
