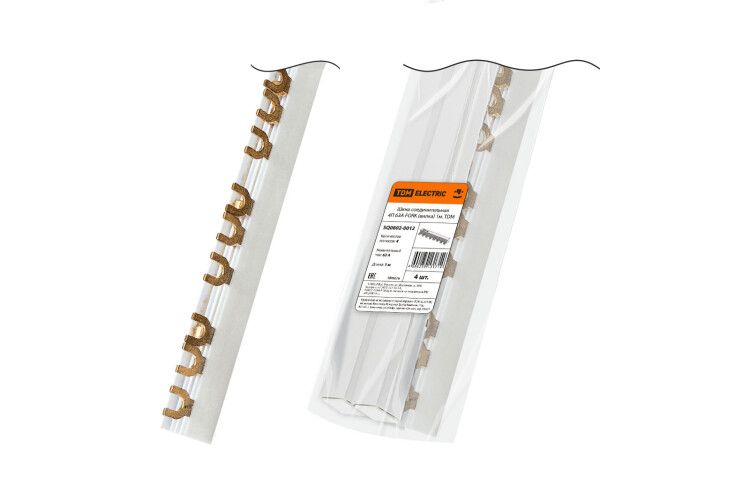

Шина соединительная четырехополюсная 63A FORK (вилка) 1м - SQ0802-0012 TDM

Шина соединительная четырехополюсная 63A вилка 1 метр от TDM ELECTRIC (артикул sq0802-0012) предназначена для надёжного и компактного распределения электроэнергии между четырьмя автоматическими выключателями в распределительных щитах без использования внешних проводов.

Назначение и область применения

Шина соединительная четырехополюсная 63A вилка 1 метр используется для параллельного подключения четырёх однополюсных или двухполюсных автоматических выключателей в одном ряду. Применяется в силовых щитах, распределительных устройствах и сборках, где требуется уменьшить количество проводов, повысить надёжность соединений и ускорить монтаж. Подходит для систем с заземлённым нулевым проводником (TN-S, TN-C-S).

Технические характеристики

• Номинальный постоянный ток: 63 А
• Номинальное рабочее напряжение: 415 В переменного тока
• Номинальное импульсное напряжение: 4 кВ - обеспечивает устойчивость к скачкам напряжения
• Условный номинальный ток короткого замыкания (Iq): 25 кА - способна выдерживать ток КЗ до этого значения
• Кратковременно выдерживаемый ток (Icw): 5 кА - сохраняет целостность при краткосрочных перегрузках
• Поперечное сечение проводника: 11 мм2 - соответствует требованиям для токов до 63 А
• Размер шага (расстояние между контактами): 18 мм - совместима с типовой модульной конструкцией автоматов
• Количество полюсов: 4 - три фазы + ноль (L1, L2, L3, N)
• Изоляция: да - профиль выполнен из самозатухающего пластика, предотвращает распространение пламени
• Количество модулей: 54 - занимает 54 мм по ширине DIN-рейки
• Способ монтажа: сверху - крепится на DIN-рейку, контакты доступны для подключения сверху
• Подходит для устройств с N-проводником: да - нулевой проводник также подключается через шину
• Подходит для аппаратов с вспомогательными выключателями: да - позволяет подключать дополнительные контакты без нарушения цепи

Совместимость и монтаж

Шина соединительная четырехополюсная 63A вилка 1 метр совместима с автоматическими выключателями, имеющими стандартную посадку на DIN-рейку с шагом 18 мм. Монтаж выполняется путём установки шины на рейку, после чего автоматы вставляются в её гнёзда сверху - каждый полюс имеет собственный контактный элемент. Соединение происходит механически, без болтов или винтов. Для правильной работы необходимо, чтобы высота корпуса автомата позволяла плотно зафиксироваться в гнезде шины - проверьте соответствие посадочному профилю вашего оборудования.

Безопасность и стандарты

Изоляционный профиль изготовлен из самозатухающего материала, что снижает риск возгорания при перегреве или КЗ. Шина рассчитана на работу в условиях, требующих защиты от токов короткого замыкания до 25 кА. Конструкция соответствует принципам безопасности, предусмотренным для внутренней проводки в распределительных устройствах. Сертификаты производителя подтверждают соответствие нормам для электромонтажа в промышленных и коммерческих объектах.

Преимущества

• Устраняет необходимость прокладывать многожильные провода между автоматами - экономит время и место внутри щита
• Обеспечивает более надёжное и долговечное соединение по сравнению с обычной скруткой или клеммами
• Позволяет легко обслуживать группу автоматов - один выключатель можно заменить без демонтажа всей системы
• Поддерживает подключение нулевого проводника - исключает использование отдельной N-шины
• Сохраняет работоспособность при наличии вспомогательных контактов - не мешает работе сигнализации или управления

Ограничения применения

• Не предназначен для подключения кабелей большего сечения, чем 11 мм2 - превышение может вызвать нагрев и повреждение
• Не работает с автоматами, имеющими нестандартный шаг или глубину посадки - обязательно проверяйте совместимость модели
• Не рекомендуется использовать вне закрытых щитов - открытое расположение увеличивает риск поражения током и повреждения
• Не подходит для постоянного погружения в жидкости или воздействия агрессивных сред - материал не предназначен для взрывоопасных зон

Примеры использования

• Щит освещения в офисном здании - четыре автомата на разные этажи или секции
• Электрощит насосной станции - управление тремя насосами и нулевым проводом
• Линия питания станков на производстве - распределение фаз и N между несколькими УЗО и автоматами
• Система аварийного освещения - группа автоматов с вспомогательными контактами для контроля состояния

Практические советы

• Перед монтажом убедитесь, что все автоматы имеют одинаковый шаг 18 мм и подходят по высоте - иначе контакт будет плохой
• Не затягивайте кабели слишком сильно - это может деформировать контактные площадки шины
• Проверяйте температуру шины при первом запуске - если она нагревается выше 40–45 C, возможно, превышен ток или плохо сделан контакт
• Для удобства обслуживания используйте шину вместе с маркировочными бирками - особенно важно при множестве автоматов
• Если вам нужна шина с другим числом полюсов или длиной - TDM ELECTRIC предлагает аналогичные решения в этой же серии
