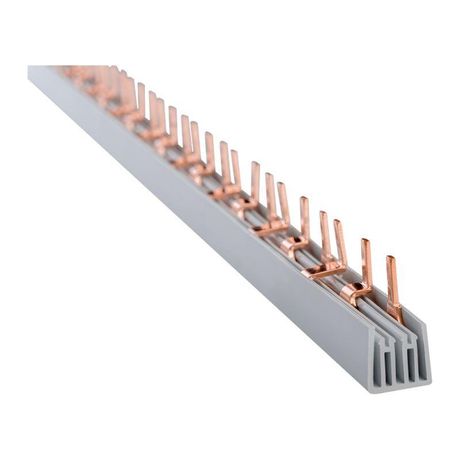

Шина соединительная PIN(штырь)-3Р-63А-(дл.0,22м) | 350571 КЭАЗ

Шина соединительная PIN(штырь) 3-фазная 63А 220мм шаг 18мм 0мм2 от КЭАЗ предназначена для компактного и надёжного распределения тока между автоматическими выключателями и другим модульным оборудованием в щитах переменного тока. Эта шина обеспечивает механическую и электрическую связь трёх фаз с шагом 18 мм, упрощает сборку и снижает риск ошибок при монтаже.

Назначение и область применения

Шина соединительная PIN(штырь) 3-фазная 63А 220мм шаг 18мм 0мм2 используется для создания параллельных соединений между модульными устройствами в распределительных щитах. Подходит для установки в цепях переменного тока 230/400 В, 50 Гц. Применяется в промышленных, коммерческих и жилых объектах там, где требуется быстрый и безопасный монтаж групп автоматических выключателей, УЗО, дифавтоматов и других устройств шириной 18 мм на DIN-рейке.

Технические характеристики

• Количество контактов: 3 (для трёх фаз L1, L2, L3)
• Тип подключения: штырь (PIN) - входящие контакты снизу, выходящие сверху
• Номинальный ток: 63 А
• Максимальный допустимый ток: до 100 А (при подключении по центру)
• Шаг модулей: 18 мм - совместима с любыми устройствами стандарта IEC 60947
• Рабочая температура: от –60 C до +60 C
• Материал контактов: медь М1 - высокая проводимость и устойчивость к окислению
• Материал корпуса: негорючий, соответствует ГОСТ 51321.1-2007 (класс V0)
• Общая длина: 220 мм - позволяет соединить до 12 модулей 18 мм
• Способ монтажа: крепление сверху - устройства вставляются в шину с верхней стороны

Совместимость и монтаж

Шина соединительная PIN(штырь) 3-фазная 63А 220мм шаг 18мм 0мм2 совместима с любыми модульными аппаратами, имеющими стандартную посадку типа PIN (например, автоматы серии ABB S200, Schneider Easy9, IEK, КЭАЗ и другие). Для монтажа:

• Установите шину на DIN-рейку рядом с группой автоматов.
• Подключите питание к нижним контактам шины - через вводной автомат или предохранитель.
• Вставьте каждый модульный аппарат сверху так, чтобы его штыревые контакты плотно вошли в ответные гнёзда шины.
• Не перегружайте шину более чем 100 А - даже при использовании центрального контакта.

Важно: шина не имеет собственной защиты - она должна применяться только после аппарата с токоограничивающей функцией (автоматический выключатель).

Безопасность и стандарты

• Изготовлена из негорючего материала, соответствующего требованиям ГОСТ 51321.1-2007 (класс горючести V0).
• Работает в условиях повышенной влажности и экстремальных температур - подходит для холодильных камер, наружных щитов, производственных зон.
• Контакты выполнены из меди М1 - обеспечивают минимальное переходное сопротивление и долговечность.

Преимущества

• Устраняет необходимость в перемычках - экономит время при сборке щита.
• Предотвращает случайные замыкания за счёт закрытой конструкции и точного позиционирования.
• Выдерживает нагрузку до 100 А при центральном подключении - выше заявленных 63 А.
• Стандартный шаг 18 мм гарантирует совместимость с большинством европейских и российских модульных устройств.
• Медные контакты не требуют смазки и не окисляются при нормальной эксплуатации.

Ограничения применения

• Не предназначен для постоянного тока - работает только в сетях переменного тока 50 Гц.
• Не рассчитана на токи выше 100 А - превышение вызывает перегрев и повреждение контактов.
• Не подходит для установки в помещениях с химически активной средой (кислоты, щёлочи, растворители).
• Не является изолирующим элементом - все участки под напряжением остаются доступными; необходимо использовать защитные крышки или барьеры.
• Не рекомендуется использовать в системах с частотным регулированием без дополнительной фильтрации - возможна эмиссия помех.

Примеры использования

• Сборка группы автоматов для освещения в офисном помещении - три фазы, 12 модулей по 18 мм.
• Распределение питания на конвейерной линии - несколько двигателей с тепловыми реле, установленные в одном ряду.
• Щит управления насосной станцией - подключение УЗО и дифавтоматов по трём фазам.
• Промышленный щит в холодильном цеху - благодаря широкому диапазону температур шина сохраняет работоспособность при –40 C.

Практические советы

• Перед монтажом проверьте, что все модули имеют тип подключения PIN - иначе шина не будет работать.
• При подключении нескольких шин в один ряд - используйте только одну шину на фазу, чтобы избежать перекрёстных соединений.
• Для увеличения надёжности - затяните крепления на автоматах, которые входят в шину, но не переусердствуйте - можно повредить пластиковые гнёзда.
• Если нужна длина больше 220 мм - используйте две шины с перемычкой, а не удлинители - они менее надёжны.
• При обслуживании щита - всегда отключайте питание перед извлечением модулей, чтобы избежать пробоя между фазами.
