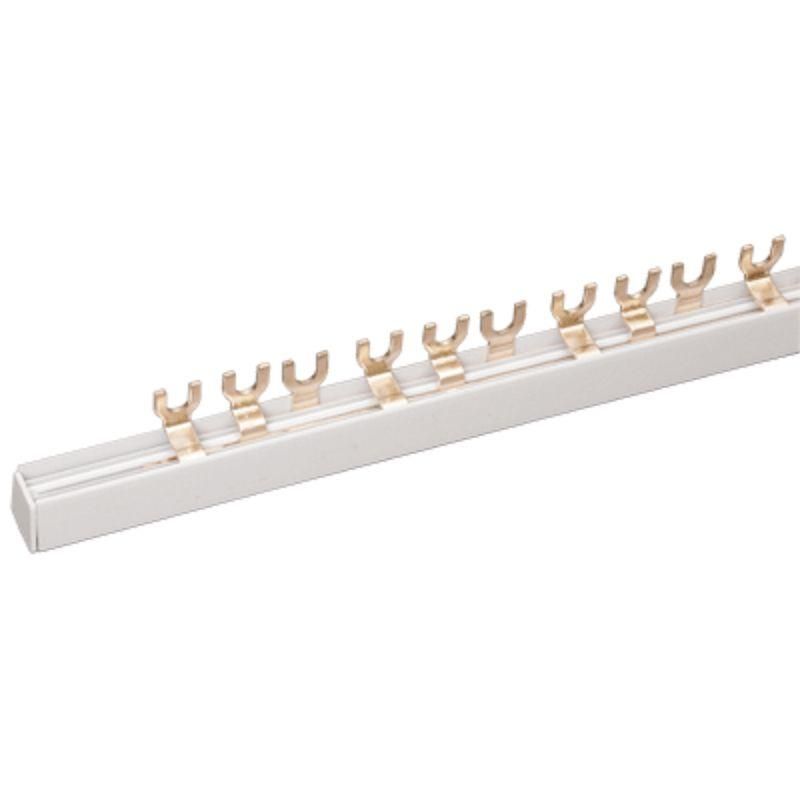

Шина соединительная типа FORK вилка 3Р 63 А 1 м (10 шт/уп) | 11-2235 REXANT MEET

Шина соединительная типа вилка 3Р 63 А 1 м (10 штук в упаковке) от Rexant (арт. 11-2235) предназначена для надёжного распределения тока между несколькими аппаратами защиты в щите — особенно удобна при установке нескольких автоматических выключателей на одной фазе.

Назначение и область применения

Эта трёхфазная шина используется для параллельного подключения устройств защиты: автоматических выключателей, дифференциальных автоматов, выключателей нагрузки. Применяется в силовых щитах промышленного и коммерческого оборудования, где требуется компактное и безопасное соединение нескольких приборов без использования многожильных проводов. Подходит для систем с напряжением до 400 В переменного тока.

Технические характеристики

• Тип подключения: вилка (FORK) — позволяет вставлять устройства прямо в контактные гнёзда
• Количество фаз и контактов: 3 (трёхполюсная)
• Номинальный ток: 63 А — рассчитана на работу с автоматами до этого значения
• Номинальное напряжение: 400 В
• Поперечное сечение меди: 191 мм² — обеспечивает минимальные потери и нагрев при максимальной нагрузке
• Шаг между контактами: 18 мм — совместима с большинством стандартных модульных автоматов
• Материал контактов: медные пластины
• Корпус: самозатухающий диэлектрик — не поддерживает горение
• Длина: 1 метр — хватает для подключения 5–7 аппаратов в ряд

Совместимость и монтаж

Шина 3P 63 A 1 м (11-2235) совместима с автоматическими выключателями, имеющими стандартную посадку на DIN-рейку и шаг 18 мм. Устанавливается на рейку рядом с оборудованием. Для подключения: вставьте нижние зажимы автоматов в соответствующие гнёзда шины — фиксация происходит за счёт механического контакта. Напряжение подаётся через один крайний контакт — остальные передают ток дальше по цепи. Монтировать можно как вертикально, так и горизонтально. Не требует дополнительных кабелей между устройствами.

Безопасность и стандарты

Корпус выполнен из термостойкого, самозатухающего материала, что снижает риск распространения пламени при КЗ. Отсутствие открытых токоведущих частей исключает случайное прикосновение. Шина соответствует требованиям к изоляции и тепловой стойкости для устройств класса IEC 60947-7-1. Номинальное импульсное напряжение и условный ток КЗ не указаны — значит, шина не предназначена для работы в условиях сверхтоков выше 63 А; её нельзя использовать как основной элемент защиты от КЗ.

Преимущества

• Ускоряет сборку щита — не нужны перемычки из провода
• Снижает количество точек соединений — меньше рисков плохого контакта
• Обеспечивает равномерное распределение тока между всеми полюсами
• Имеет жёсткую конструкцию — не деформируется при затяжке болтов
• Удобно упаковано: 10 штук в упаковке — экономично для массового монтажа

Ограничения применения

• Не предназначен для токов выше 63 А — использование с автоматами 80 А и более недопустимо
• Не работает как защита от короткого замыкания — должна применяться вместе с аппаратами, имеющими собственные функции КЗ
• Не имеет IP-защиты — применяется только внутри закрытых щитов
• Не подходит для постоянного тока — только переменный ток 50/60 Гц
• Нельзя использовать в качестве входной шины — она не рассчитана на первичное питание от сети

Примеры использования

• Подключение 6 автоматов на одну фазу в распределительном щите торгового центра
• Создание группового питания для насосов на конвейере
• Распределение фазы между дифавтоматами в квартире с несколькими мощными потребителями
• Сборка щитов для станков с ЧПУ, где важно минимизировать число соединений

Практические советы

• Перед монтажом проверьте, чтобы все автоматы имели шаг 18 мм — иначе не войдут в гнёзда
• Не используйте шину для подключения аппаратов с разным номиналом — лучше делать отдельные группы
• При установке в плотный щит учтите, что шина занимает место — оставьте свободный участок для будущего расширения
• Проверяйте плотность контакта после монтажа: каждый автомат должен легко вставляться и не люфтить
• Для больших объектов берите сразу упаковку из 10 штук — стоимость ниже, чем при покупке поштучно
