Шина соединительная типа PIN штырь 1Р 63 А 1 м (20 шт/уп) | 11-2241 REXANT MEET

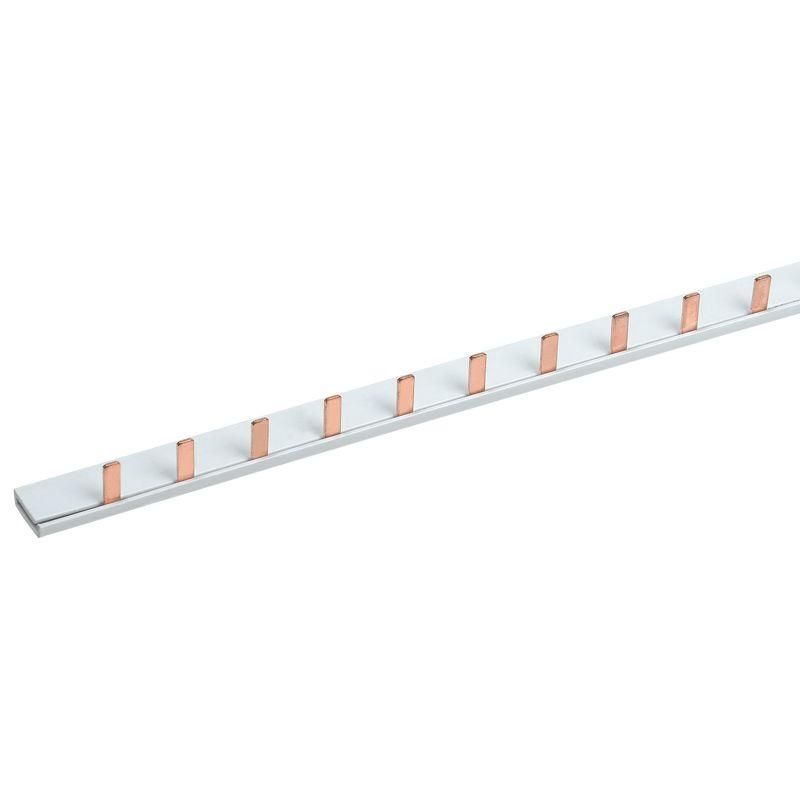

Шина соединительная типа PIN штырь 1Р 63 А 1 м (20 шт./уп.) от Rexant — это надёжное решение для распределения тока между однополюсными аппаратами в щитовой. Артикул etm11-2241 позволяет легко собирать цепи с автоматическими выключателями, диффавтоматами и другими устройствами без прокладки множества проводов.

Назначение и область применения

Шина соединительная типа PIN штырь 1Р 63 А 1 м (20 шт./уп.) предназначена для создания последовательного соединения однополюсных коммутационных аппаратов: автоматических выключателей, выключателей нагрузки, дифференциальных автоматов и УЗО. Применяется в распределительных щитах жилых, общественных и промышленных объектах. Подходит для сборки щитов с компактным расположением модульных устройств.

Технические характеристики

• Номинальный ток: 63 А — способна работать постоянно при такой нагрузке без перегрева;
• Максимальное рабочее напряжение: 400 В — совместима с сетями до 400 В переменного тока (например, 230/400 В трёхфазные системы);
• Поперечное сечение контактной части: 54 мм² — обеспечивает минимальное сопротивление и устойчивость к нагреву;
• Шаг контактов: 18 мм — соответствует стандартному шагу модульных аппаратов в DIN-рейке;
• Тип подключения: штырь (pin) — устройства подключаются путём вставки в гнездо шины;
• Количество контактов: 1 — однополюсная, используется для одной фазы;
• Длина: 1 метр — позволяет соединить до 5–6 стандартных модулей (при шаге 18 мм);
• Корпус: самозатухающий диэлектрик — не поддерживает горение, повышает безопасность;
• Материал контактов: медь — высокая проводимость и долгий срок службы.

Совместимость и монтаж

Шина соединительная типа PIN штырь 1Р 63 А 1 м (20 шт./уп.) совместима с любыми модульными аппаратами, имеющими стандартную штыревую клемму на лицевой стороне (например, ABB, Schneider Electric, IEK, REXANT). Монтируется на DIN-рейку рядом с оборудованием. Для установки достаточно вставить шину в рейку и вдавить каждый аппарат в её контакты. Никаких инструментов для затяжки не требуется — соединение механически надёжное. Каждый элемент шины рассчитан на многократное подключение и отключение.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих требованиям пожарной безопасности: корпус не поддерживает горение. Хотя явного указания на соответствие ГОСТ или IEC нет, конструкция и материалы соответствуют общепринятым нормам для аналогичных решений в Европе и России. Отсутствие номинального импульсного напряжения и тока короткого замыкания означает, что шина не предназначена для защиты от КЗ — она лишь передаёт ток. Защиту обеспечивают установленные на ней автоматы.

Преимущества

• Экономия времени при сборке щита — вместо десятков перемычек одна шина;
• Чистота и аккуратность внутренней разводки — меньше проводов, меньше помех;
• Уменьшение числа точек соединения — снижается вероятность окисления и перегрева;
• Легкий доступ к каждому аппарату — можно заменить один выключатель без демонтажа всей цепи;
• Удобство обслуживания — все соединения видны и проверяемы визуально.

Ограничения применения

• Не применяется в многофазных системах — только для одной фазы (1P);
• Не предназначен для работы при токах выше 63 А — риск перегрева и выхода из строя;
• Не защищает от короткого замыкания — требует обязательной установки автоматического выключателя перед шиной;
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации — хотя шина удерживается на рейке, вибрация может ослабить контакт;
• Не подходит для подключения мощных потребителей свыше 12–14 кВт (при 230 В) без учёта других факторов сети.

Примеры использования

• Сборка щита освещения в квартире — соединение нескольких однополюсных автоматов на одну фазу;
• Щит управления насосной станцией — подключение автомата + УЗО + выключателя нагрузки;
• Промышленный щит с группами оборудования — распределение питания по нескольким линиям через одну фазу;
• Обновление старого щита — замена проводных перемычек на более надёжную шину.

Практические советы

• Перед монтажом проверьте, чтобы все аппараты имели штыревые клеммы — не подходят модели с винтовыми зажимами;
• Убедитесь, что суммарная длина подключаемых устройств не превышает 1 метр — при шаге 18 мм максимум 5–6 модулей;
• При использовании в сыром или запылённом месте — выбирайте шину с защитой IP65+; эта модель не имеет указанной степени защиты — используйте в закрытых щитах;
• Не перегружайте шину — даже если один автомат rated на 63 А, сумма всех нагрузок должна быть ниже этого значения;
• При необходимости удлинения — используйте несколько шин, соединённых друг с другом через переходники (если есть в наличии);
• Артикул etm11-2241 продается упаковками по 20 штук — оптимально для крупных проектов или пополнения запасов на складе.
