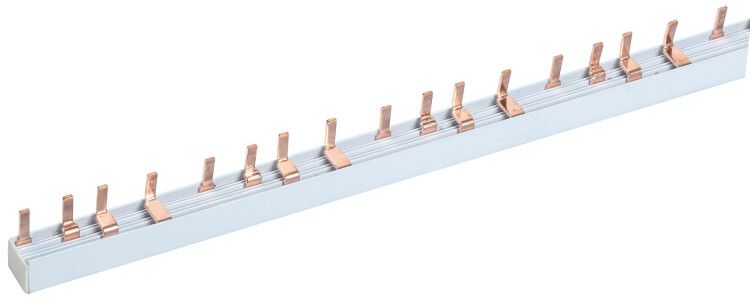

Шина соединительная типа PIN (штырь) 4Р 100А(дл. 1м) | YNS21-4-100 IEK

Шина соединительная типа PIN (штырь) 4-фазная 100А (длина 1м) от IEK (ИЭК) - это надёжный элемент для организации распределения электроэнергии внутри щитов, позволяющий быстро и безопасно соединить несколько автоматических выключателей без дополнительных проводов. Артикул yns21-4-100 предназначен для систем с четырьмя фазами и током до 100 А.

Назначение и область применения

Шина соединительная типа PIN (штырь) 4-фазная 100А (длина 1м) используется для создания компактных и надёжных соединений между устройствами защиты в распределительных щитах. Подходит для подключения автоматических выключателей (ВА), дифференциальных автоматов (АД), выключателей дифференциальных (ВД) и выключателей нагрузки (ВН). Применяется в бытовых, коммерческих и промышленных установках, где требуется упорядоченная и минимизированная проводка.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 4 (четыре фазы)
• Изоляция: да - изолированные контакты снижают риск КЗ и поражения током
• Поперечное сечение жилы: 601 мм2 - обеспечивает минимальные потери и нагрев при максимальном токе
• Длина: 1 метр
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Тип изделия: принадлежность для распределительных шкафов

Совместимость и монтаж

Шина имеет шаг 18 мм - совместима с аппаратурой шириной, кратной одному модулю (например, стандартные автоматы 17,5–18 мм). Установка происходит на DIN-рейку. Каждый полюс шины имеет контактную площадку, куда вставляется вывод автомата. Монтаж требует отключения питания и проверки соответствия сечения входящего провода. Для подключения вводного автомата рекомендуется использовать центральное положение, чтобы равномерно распределить нагрузку.

Безопасность и стандарты

Изделие выполнено с изолированными контактами, что исключает случайное прикосновение к токоведущим частям. Соответствует требованиям к безопасности для внутренней коммутации в распределительных устройствах. Номинальный ток 100 А позволяет применять шину в сетях с напряжением до 415 В переменного тока (AC 50/60 Гц). Не используйте в условиях повышенной влажности без дополнительной герметизации корпуса щита.

Преимущества

• Уменьшает количество проводов - повышает чистоту сборки и снижает вероятность ошибок при монтаже
• Обеспечивает более высокую надёжность соединений по сравнению с перемычками
• Легко заменяема - при необходимости можно демонтировать и заменить без перепайки
• Поддерживает стандартизацию сборки - один тип шины для всех аналогичных автоматов

Ограничения применения

• Не предназначена для работы с током выше 100 А - даже при подключении вводного автомата по центру допустимо лишь временное превышение до 125 А, но не длительно
• Не подходит для полуторамодульных аппаратов (шириной 27 мм) без специальных адаптеров или заглушек
• Не применяется вне закрытых распределительных шкафов - открытое расположение запрещено
• Не рекомендовано использование в средах с агрессивными газами, паром или постоянной вибрацией без дополнительной защиты

Примеры использования

• Распределительный щит многоквартирного дома - соединение автоматов на этажах
• Промышленный пульт управления - связка дифавтоматов для станков
• Щит освещения в офисе - объединение нескольких групп светильников через ВА
• Система бесперебойного питания - распределение выходов ИБП по автоматическим выключателям

Практические советы

• Перед монтажом проверьте, что все автоматы имеют подходящую ширину - 18 мм на модуль
• Не затягивайте зажимы слишком сильно - это может повредить пластиковые корпуса автоматов
• При использовании в щите с большим количеством аппаратов - убедитесь, что шина не перегружена по тепловому режиму; при необходимости используйте вентиляцию
• Для полуторамодульных устройств (27 мм) обязательно используйте боковые заглушки, которые предотвращают доступ к неиспользованным контактам
• Проверяйте соответствие сечения кабеля ввода - для 100 А рекомендуется медный кабель не менее 16 мм2
