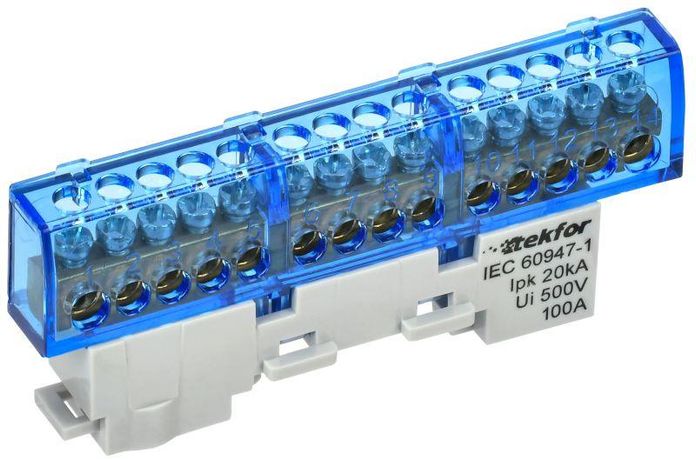

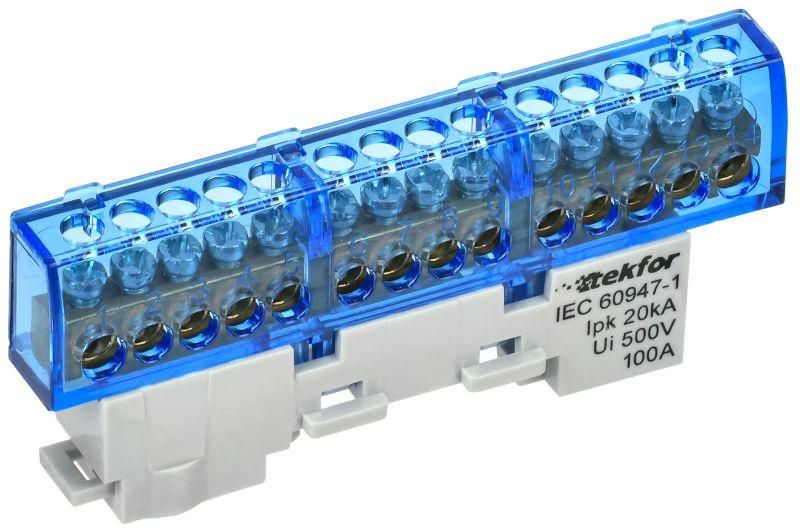

Шина TEKFOR N "ноль" неизол. на универс. держ. 6х9-14-С IEK TF-NN10-14-DL-K07

Шина N «ноль» неизолированная на универсальном держателе 6x9-14-С от IEK (ИЭК), артикул tf-nn10-14-dl-k07, предназначена для надёжного распределения нулевого провода в электрощитах и технологических системах. Выполнена из латуни, удерживается на изоляционной основе, обеспечивает безопасное подключение до 14 проводников.

Назначение и область применения

Шина N «ноль» неизолированная на универсальном держателе 6x9-14-С используется для создания единой точки подключения нулевых проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных электроустановках. Может применяться также для подключения защитных проводников PE, если это допускает проект. Часто встречается в щитах управления, автоматике, станках и конвейерах.

Технические характеристики

• Тип изделия: шина N «ноль» неизолированная
• Количество контактных точек: 14
• Рабочий ток: 100 А
• Подключаемые сечения проводов: 16 мм2 (максимальное)
• Материал контактов: латунь
• Поверхность контактов: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Прижимные винты: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина N «ноль» неизолированная на универсальном держателе 6x9-14-С монтируется на DIN-рейку стандартной ширины 35 мм. Универсальный держатель позволяет закрепить её в любом положении. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает перелом жил и снижение качества контакта. Каждый винт затягивается отвёрткой с плоским наконечником; усилие не должно превышать норму, указанную в документации производителя.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для внутренних электромонтажных устройств. Материалы изолятора и контактов обеспечивают устойчивость к нагреву и горению. Шина не имеет собственной сертификации IP, поэтому применяется только внутри защищённых корпусов щитов - открытая установка запрещена.

Преимущества

• Высокая проводимость благодаря латунным контактам - минимизация потерь энергии
• Универсальный крепёж - совместим с большинством типов щитов
• 14 точек подключения - экономия места в щите вместо нескольких одиночных зажимов
• Негорючий изолятор повышает пожаробезопасность сборки
• Стандартные размеры - легко заменяется аналогичными изделиями

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - риск окисления и плохого контакта
• Не использовать вне закрытых щитов - отсутствие защиты от внешней среды
• Запрещено превышать максимальное сечение 16 мм2 - возможен перегрев и деформация контакта
• Не рекомендуется для циклических нагрузок выше 100 А - длительная работа на пределе снизит срок службы

Примеры использования

• Распределительный щит квартиры - объединение всех нулевых проводов от розеток и освещения
• Щит управления насосной станцией - подключение нуля от частотника и теплового реле
• Производственный конвейер - распределение PEN-проводника между несколькими приводами
• Аварийное освещение - сборка нулевой шины для группы автономных светильников

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не смешивайте 1,5 мм2 и 16 мм2 на одной шине
• Обязательно используйте наконечники НШВИ или НШВ для многожильных проводов - даже если они кажутся «плотными»
• После затяжки всех винтов сделайте контрольную проверку - слегка потяните каждый провод рукой
• При использовании в условиях высокой влажности (например, в подвале) регулярно осматривайте контакты на наличие окисления
• Шина N «ноль» неизолированная на универсальном держателе 6x9-14-С от IEK (ИЭК) - артикул tf-nn10-14-dl-k07 - хорошо сочетается с другими элементами серии TEKFOR
