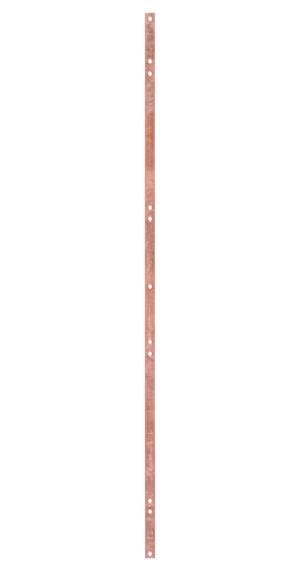

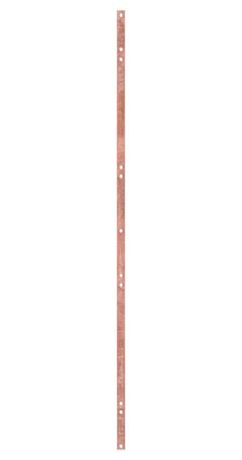

Шина заземления 24U 4 клеммы вертикальная медн. TLK TLK-ERH-CU-24U ЭКО22655

Шина заземления медная 24U 4 клеммы вертикальная - это надёжный элемент для организации системы заземления внутри электрических шкафов. Бренд TLK предлагает эту модель (артикул tlk-erh-cu-24u) для соединения всех токопроводящих частей шкафа с внешним заземляющим контуром, обеспечивая безопасную работу оборудования.

Назначение и область применения

Шина заземления медная 24U 4 клеммы вертикальная используется для сбора и объединения заземляющих проводников от различных компонентов внутри электрического шкафа: корпусов устройств, металлических рам, кабельных экранов и других токопроводящих элементов. После этого она передаёт ток утечки или аварийный ток на внешний заземляющий контур. Применяется в промышленной автоматике, системах управления, распределительных щитах, станках и конвейерах, где требуется надёжное заземление.

Технические характеристики

• Материал: медь - высокая проводимость и устойчивость к коррозии
• Сечение: 3×20 мм - достаточное для пропуска значительных токов замыкания
• Форма: вертикальная - позволяет удобно размещать клеммы вдоль боковой стенки шкафа
• Количество клемм: 4 - для подключения до четырёх заземляющих проводников
• Высота: соответствует стандартной 24U - совместима с большинством промышленных шкафов

Совместимость и монтаж

Шина заземления медная 24U 4 клеммы вертикальная крепится к боковым направляющим (балкам) шкафа с помощью болтов или специальных кронштейнов. Монтаж выполняется вертикально - так же, как и другие модульные элементы. Для фиксации проводников используются уже установленные клеммы: достаточно зачистить жилу, вставить её в клемму и затянуть винт. Диаметр отверстий под крепёж и расположение клемм рассчитаны под типовые шкафы. Подходящий диаметр заземляющего провода - до 6–10 мм2 (в зависимости от типа клеммы).

Преимущества

• Медная шина обеспечивает минимальное переходное сопротивление - повышает эффективность заземления
• Удобная вертикальная форма экономит место внутри шкафа и упрощает маршрутизацию проводов
• Четыре клеммы позволяют подключить несколько точек без необходимости установки дополнительных перемычек
• Стандартная высота 24U гарантирует совместимость с большинством промышленных шкафов

Ограничения применения

Не предназначен для работы вне закрытых шкафов - не имеет защиты от внешней среды (IP не указан). Не следует использовать в условиях постоянного воздействия химически активных паров, солевых туманов или агрессивных жидкостей без дополнительной изоляции. Также не рекомендуется применять как основную шину для больших токов замыкания свыше 10 кА - для таких задач требуются более мощные решения.

Примеры использования

• Заземление частей панели управления ЧПУ на станке
• Объединение заземляющих проводов от преобразователей частоты, контакторов и реле в распределительном щите
• Подключение экранирующей оплетки кабелей к единому заземляющему контуру
• Создание точки заземления для систем безопасности (например, кнопок аварийной остановки)

Практические советы

• Перед монтажом проверьте, что все заземляемые детали имеют хороший контакт с шиной - оксиды на поверхности меди снижают проводимость
• Используйте кабели сечением не менее 2,5 мм2; для ответственных цепей - 4–6 мм2
• При использовании нескольких шин в одном шкафе - соединяйте их между собой перемычками из такой же меди
• Регулярно проверяйте затяжку клемм - вибрация и температурные колебания могут ослабить контакт
• Артикул tlk-erh-cu-24u совпадает с внутренним номером ЭКО22655 - при заказе можно указывать любой из них
