Скоба _PE_ 150.20 Шина "РЕ" на 20 присоединений 150А скобе | HEGEL

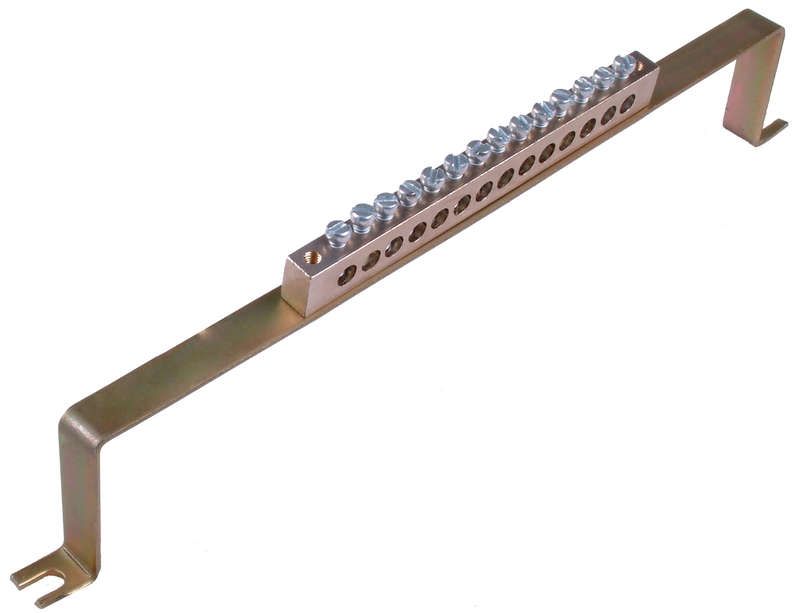

Шина заземления РЕ на 20 присоединений 150А на скобе от бренда HEGEL - это надёжный элемент для организации систем заземления в распределительных щитах. Артикул скоба _pe_ 150.20 обеспечивает безопасное соединение до двадцати проводников сечением до 16 мм2, что делает её удобным решением для монтажа в промышленных и бытовых объектах.

Назначение и область применения

Эта шина используется исключительно для подключения защитных заземляющих проводников (РЕ). Она не предназначена для рабочего нуля (N). Применяется в электрощитах жилых домов, производственных цехах, офисных зданиях и других объектах, где требуется организовать единый контур заземления. Подходит для установки в щитах с DIN-рейкой или на стене через скобу.

Технические характеристики

• Номинальный ток: 150 А
• Сечение проводника: 16 мм2 - позволяет подключить медные провода до этого значения
• Материал проводника: медь - обеспечивает высокую электропроводность и устойчивость к окислению
• Основной материал корпуса: латунь - прочная, коррозионностойкая основа
• Количество присоединений: 20 точек - каждая оснащена винтовым зажимом
• Тип крепления: винтовое - надёжное фиксирование проводов без необходимости сварки или пайки
• Просверленные отверстия: есть - позволяют закрепить шину на поверхности или DIN-рейке
• Форма жил: круглая - совместима с большинством стандартных изолированных проводов
• Способ монтажа: скрытый - шина устанавливается внутри щита, не выступая за его габариты

Совместимость и монтаж

Шина РЕ на скобе совместима с любыми щитами, имеющими возможность крепления на плоской поверхности или DIN-рейке. Установка выполняется с помощью встроенных отверстий: можно использовать саморезы или крепёж для DIN-рейки, если предусмотрено. Каждый зажим рассчитан на один проводник; одновременное подключение нескольких проводов в одну клемму запрещено. Перед монтажом проверьте соответствие диаметра провода и зажимного механизма - максимальный диаметр изолированного провода не должен превышать 8–9 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60439-1 для комплектных устройств низковольтного распределения. Латунный корпус с никелированным покрытием снижает риск коррозии и повышает долговечность контактов. Напряжение работы - до 1000 В переменного тока. Не предназначен для использования во взрывоопасных средах.

Преимущества

• Высокая плотность присоединений - 20 точек на одной шине экономят место в щите
• Удобство монтажа - винтовые зажимы требуют минимум инструментов (отвёртка)
• Стандартная форма - легко заменяется аналогичными изделиями при ремонте
• Медный проводник - гарантирует минимальные потери и нагрев при нагрузке 150 А
• Скоба в комплекте - позволяет устанавливать шину вне DIN-рейки, например, на задней стенке щита

Ограничения применения

• Не применяется для подключения нулевых рабочих проводников (N) - только для PE
• Запрещён монтаж в условиях постоянного воздействия воды, масел или химически активных паров
• Не рекомендовано использование в помещениях с температурой выше +60 C
• Не поддерживает многожильные провода сечением более 16 мм2 - возможен перегрев и плохой контакт
• Никелированное покрытие отсутствует в версиях «эконом» - они менее устойчивы к коррозии в сырых средах

Примеры использования

• Подключение защитных проводников от автоматических выключателей в квартирном щите
• Объединение заземляющих проводов от электрооборудования на производстве: станков, насосов, конвейеров
• Работа в качестве центрального узла заземления в распределительных пунктах (РП) и подстанциях
• Монтаж в щитах с ограниченным пространством - благодаря компактной форме и скобе

Практические советы

• Перед затяжкой винтов убедитесь, что изоляция срезана точно до металлической части жилы - лишняя изоляция снижает надёжность контакта
• Используйте только медные провода - алюминиевые несовместимы с этим типом зажима
• Проверяйте момент затяжки винтов: слишком слабо - плохой контакт, слишком сильно - риск повреждения резьбы
• Если шина устанавливается на скобу, убедитесь, что она закреплена на ровной поверхности без перекосов
• Для обслуживания щита пометьте каждый провод - так проще найти нужную линию при диагностике
• При использовании версии без никелирования регулярно проверяйте состояние контактов - особенно в помещениях с повышенной влажностью
