Шины на DIN-рейку (кросс-модуль) ШНК 2х11 L+PEN TEKFOR IEK TF-DN10-2-11-050

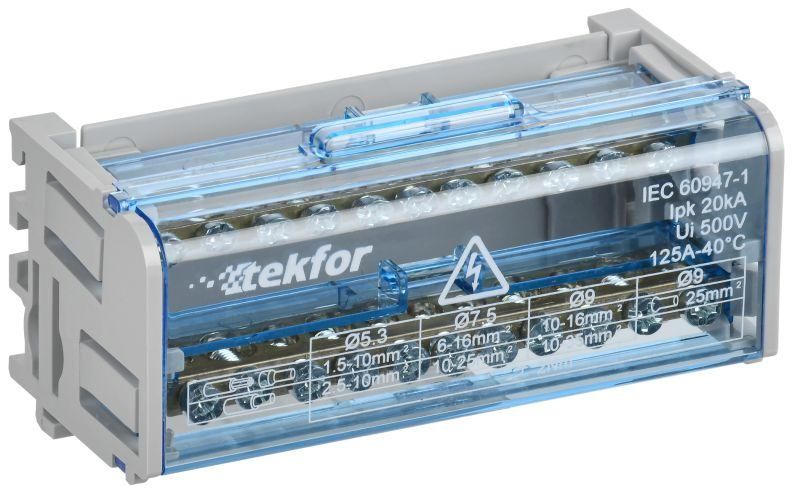

Шина на DIN-рейку (кросс-модуль) ШНК 2х11 L+PEN от IEK - компактное решение для организации распределения фазного и нулевого проводников в электрощитах. Модель выполнена из медно-цинкового сплава, обеспечивает надёжные соединения при токах до 125 А и совместима с DIN-рейкой. Артикул tf-dn10-2-11-050 соответствует серии TEKFOR.

Назначение и область применения

Шина на DIN-рейку (кросс-модуль) ШНК 2х11 L+PEN предназначена для создания централизованного распределения фазного (L) и нулевого защитного (PEN) проводников внутри распределительных щитов. Подходит для использования в жилых, коммерческих и промышленных объектах - например, в этажных щитах, щитах автоматизации, системах освещения и управления оборудованием. Каждая из двух шин имеет 11 контактных точек, что позволяет подключить до 22 проводов одновременно.

Технические характеристики

• Тип: кросс-модульная шина с нейтралью (L + PEN)
• Количество контактов: 22 (по 11 на каждую шину)
• Сечение подключаемых проводников: 2,5–35 мм2
• Максимальный рабочий ток: 125 А
• Материал шин: медно-цинковый сплав ЛС59 (содержание меди ≥58%)
• Корпус: самозагасающий пластик (не поддерживает горение)
• Монтаж: на DIN-рейку типа TS35 и на плоскую поверхность
• Место для маркировки: есть выступающие поля для этикеток

Совместимость и монтаж

Шина на DIN-рейку (кросс-модуль) ШНК 2х11 L+PEN устанавливается на стандартную DIN-рейку шириной 35 мм. Для крепления используются встроенные защёлки - достаточно плотно прижать шину к рейке до характерного щелчка. Также возможна фиксация на стену с помощью винтов через отверстия в корпусе. Все контакты зажимаются винтами M4; момент затяжки не регламентирован, но рекомендуется использовать отвертку с пределом усилия около 0,5 Нм - слишком слабый зажим вызывает нагрев, слишком сильный - повреждает резьбу. Убедитесь, что сечения подключаемых проводов находятся в допустимом диапазоне 2,5–35 мм2.

Безопасность и стандарты

Производитель указывает соответствие материалам, безопасным при перегрузках: пластик корпуса не поддерживает горение, а шины изготовлены из сплава ЛС59, устойчивого к окислению и механическому износу. Хотя явного указания на ГОСТ/IEC отсутствует, конструкция соответствует требованиям к распределительным устройствам класса IP20. Применение в помещениях с нормальной влажностью и температурой от –25C до +40C.

Преимущества

• Высокая теплопроводность медно-цинкового сплава снижает риск перегрева при нагрузке до 125 А
• Удобство монтажа: два канала (L и PEN) в одном модуле экономят место в щите
• Фиксация на DIN-рейку и плоскости даёт гибкость при сборке
• Чёткая маркировка: специальные площадки для бирок уменьшают риск путаницы при обслуживании
• Пластик корпуса не распространяет пламя - повышает пожаробезопасность

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, на улице или во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Запрещено подключение проводов сечением меньше 2,5 мм2 - они не будут надёжно зажаты
• Не следует использовать для подключения многожильных проводов без наконечников - возможно ослабление контакта
• Работает только с постоянными и переменными токами частотой до 50/60 Гц - не подходит для импульсных или высокочастотных цепей

Примеры использования

• Распределение фазы и PEN в этажном щите многоэтажного дома
• Объединение входящих и выходящих проводов в щите управления насосной станцией
• Централизованное подключение нулевых проводов в распределительном щите торгового центра
• Подключение групп освещения и розеток в офисных помещениях

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на 8–10 мм - недостаточная длина снижает надёжность контакта
• Используйте наконечники (например, НШВИ) для многожильных проводов - особенно при сечении выше 10 мм2
• При подключении нескольких проводов к одной клемме - равномерно распределяйте нагрузку между соседними контактами
• После монтажа сделайте контрольную затяжку винтов через неделю - первые несколько дней возможна усадка металла
• Артикул tf-dn10-2-11-050 - это именно модель ШНК 2х11 L+PEN от IEK серии TEKFOR; не путайте с аналогами других серий
