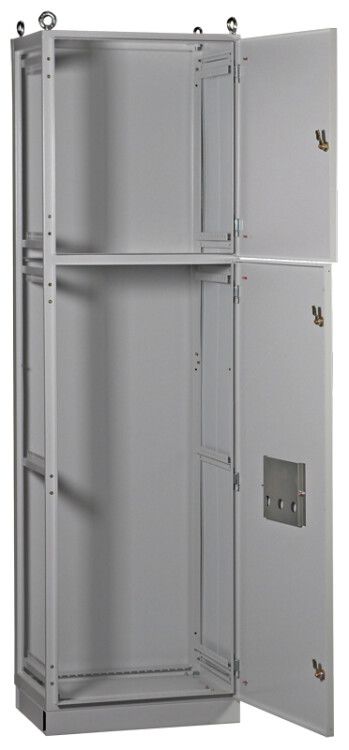

Шкаф напольный цельносварной ВРУ-2 18.60.45 IP31 TITAN | YKM2-C3-1864-31 IEK

Шкаф напольный цельносварной ВРУ-2 18.60.45 IP31 TITAN от бренда IEK предназначен для установки в помещениях на полу и обеспечивает безопасное прием, распределение и учёт электроэнергии в сетях до 400/230 В. Этот шкаф - часть серийной линейки TITAN, известной высокой надёжностью и долговечностью.

Назначение и область применения

Шкаф ВРУ-2 18.60.45 IP31 TITAN используется для организации ввода и распределения электрической энергии в трёхфазных сетях 50 Гц с напряжением 400/230 В. Он защищает линии от коротких замыканий и перегрузок, позволяет выполнять редкие оперативные включения и отключения. Применяется в зданиях жилого, общественного и промышленного назначения - офисах, цехах, складах, ТЭЦ, насосных станциях.

Технические характеристики

• Тип: Шкаф напольный, цельносварной
• Габариты: 1800×600×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально капающей воды
• Материал корпуса: Листовая сталь толщиной 1,5–2,0 мм; крышка - 1,4 мм
• Покрытие: Порошковая окраска по цвету RAL 7035 (серый)
• Количество дверей: Две, двойные
• Запирание: Есть замок
• Климатическое исполнение: УХЛ3 - умеренный и холодный климат с возможными колебаниями температур и влажности
• Срок службы: До 25 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Шкаф ВРУ-2 18.60.45 IP31 TITAN рассчитан на напольную установку. Хотя указан «навесной» способ монтажа - это опечатка в исходных данных: физически он не предназначен для крепления на стену из-за массы, габаритов и конструктивных особенностей. Для монтажа требуется ровная, не подверженная деформациям площадка. Подключение к сети осуществляется через нижние или боковые вводы - проходы для кабеля должны быть подготовлены заранее. Компоненты внутри (автоматы, счетчики, шины) не входят в комплект - шкаф некомплектный, требует самостоятельной сборки.

Безопасность и стандарты

Шкаф соответствует требованиям ТУ YKM.001.2015. Конструкция обеспечивает защиту от случайного доступа к токоведущим частям благодаря двухстворчатым дверям с замком. Степень защиты IP31 предотвращает попадание крупных частиц и конденсата, что снижает риск короткого замыкания. Однако не предназначен для работы во влажных средах, на улице или в местах с постоянным воздействием струй воды.

Преимущества

• Цельносварной каркас из стали повышает жёсткость и устойчивость к механическим нагрузкам
• Порошковое покрытие улучшает коррозионную стойкость и внешний вид
• Высокая длительность службы - до 25 лет
• Двойные двери обеспечивают удобство обслуживания и лучшую герметичность
• Подходит для помещений с умеренно-холодным климатом (UHL3)

Ограничения применения

• Не допускается использование вне закрытых помещений - степень защиты IP31 недостаточна для улицы, дождя или запылённых участков
• Не рекомендован для мест с высокой влажностью (>90%) или постоянным образованием конденсата
• Не содержит внутреннего оборудования - необходимо самостоятельно приобрести автоматические выключатели, контакторы, шины и другие элементы
• Нельзя использовать как щит управления с частыми операциями включения/отключения - предназначен лишь для редких коммутаций

Примеры использования

• Главный ввод в многоквартирном доме - распределение энергии между этажами
• Центральный распределительный пункт на заводе - питание групп станков
• Щитовая в административном здании - учёт потребления и защита силовых линий
• Объекты ЖКХ: тепловые пункты, насосные станции, системы вентиляции

Практические советы

• Перед монтажом проверьте уровень пола - неровность более 2° может вызвать перекос дверей
• Убедитесь, что посадочные места для кабельных вводов совпадают с вашими проводниками - шкаф не имеет готовых вводных устройств
• При использовании в условиях UHL3 следите за температурой воздуха: ниже –40C возможно хрупкое разрушение пластиковых деталей (например, ручек, уплотнителей)
• При сборке используйте болты с антикоррозийным покрытием - даже качественная краска не спасёт от ржавчины на соединениях
• Для быстрого доступа к оборудованию расположите шкаф так, чтобы двери открывались свободно - минимум 80 см перед ним
