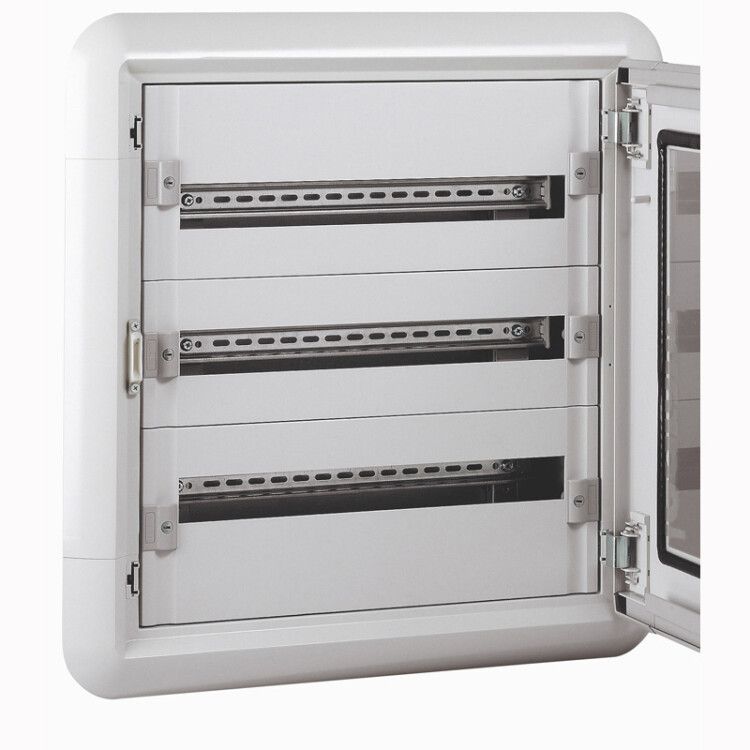

Шкаф распределительный встроенный XL3 160 для модульного оборудования 3 рейки 72 модуля - 020013 Legrand

Шкаф распределительный встроенный 160 3 рейки 72 модуля от Legrand Euro - компактное решение для внутренней установки в стену, предназначенное для организации распределения электроэнергии до 160 А в помещениях с умеренным климатом. Артикул 020013 соответствует серии XL3 и обеспечивает надежную фиксацию автоматических выключателей на трех DIN-рейках.

Назначение и область применения

Шкаф распределительный встроенный 160 3 рейки 72 модуля используется для монтажа устройств защиты и управления в жилых, офисных и промышленных зданиях. Подходит для сборки щитов с автоматическими выключателями, УЗО, реле, счетчиками и другими модульными устройствами. Благодаря скрытому способу монтажа идеально встраивается в стеновые ниши, сохраняя эстетичный вид интерьера.

Технические характеристики

• Количество модулей DIN: 72 (на трёх рейках по 24 модуля каждая)
• Номинальный ток: 160 А - максимальный допустимый ток входного автомата
• Напряжение: до 1000 В - совместим с сетями переменного тока до 1 кВ
• Степень защиты IP30 - защита от доступа инструментами и крупными частицами, но не от воды и пыли
• Глубина монтажа: 93 мм - требует минимальной глубины ниши в стене
• Материал корпуса: сталь с порошковым покрытием цвета RAL 7035 (серый)
• DIN-рейки: установлены внутри, готовы к монтажу модульных устройств
• Клеммы: есть - для подключения внешних проводов и заземления
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и влажности до 80%
• Крышка: с прорезями для вывода проводов и удобного доступа к устройствам
• Норматив: соответствие МЭК EN 60529

Совместимость и монтаж

Шкаф распределительный встроенный 160 3 рейки 72 модуля совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме DIN 43880). Для установки требуется подготовить нишу в стене глубиной не менее 95–100 мм с учетом штукатурки и изоляции. Кабели заводятся через прорези в крышке - рекомендуется использовать кабельные вводы для герметизации. Корпус крепится к стене анкерами или саморезами через предварительно просверленные отверстия. Комплектация некомплектная - необходимо дополнительно закупить клеммы, заземляющие перемычки и кабельные вводы по проекту.

Безопасность и стандарты

Изделие соответствует международному стандарту МЭК EN 60529, который гарантирует степень защиты IP30. Это означает, что корпус защищён от контакта с опасными частями инструментами и крупными твёрдыми предметами, но не является водонепроницаемым. Применяется исключительно во внутренних помещениях с контролируемой средой. Напряжение до 1000 В позволяет использовать шкаф в системах освещения, силовой нагрузки и слаботочных цепях при соблюдении правил безопасности.

Преимущества

• Высокая плотность компоновки - 72 модуля позволяют разместить комплексную систему защиты даже в ограниченном пространстве
• Жесткий металлический корпус обеспечивает механическую прочность и долгий срок службы
• Цвет RAL 7035 - универсальный серый оттенок, легко сочетается с интерьерами
• Прорези в крышке снижают необходимость в доработке после установки
• Поддержка стандарта DIN - совместимость с продукцией большинства производителей

Ограничения применения

• Не предназначена для наружной установки - IP30 не защищает от влаги и пыли
• Не подходит для помещений с высокой запылённостью, сыростью или химически активной средой
• Не содержит встроенного термостата или системы вентиляции - при большой нагрузке возможен перегрев
• Комплектация некомплектная - требует самостоятельного подбора клемм, заземления и кабельных вводов
• Глубина 93 мм ограничивает использование крупногабаритных устройств типа многоступенчатых УЗО или преобразователей частоты

Примеры использования

• Распределительный щит квартиры или дома - управление светом, розетками, кондиционерами
• Щит этажный в многоквартирном доме - распределение энергии по подъездам
• Производственные участки - питание станков, насосов, освещения
• Административные здания - организация группового учёта и защиты

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 95 мм с учётом отделки
• Выбирайте кабельные вводы с резиновыми уплотнителями, чтобы избежать попадания пыли
• Используйте заземляющую шину и перемычки - они не входят в комплект
• При планировании схемы учитывайте, что каждый модуль занимает 17,5 мм; 72 модуля = 1260 мм по ширине - убедитесь, что шкаф поместится в нишу
• Для легкого обслуживания оставляйте свободное место вокруг устройств - особенно около УЗО и автоматов
• Шкаф распределительный встроенный 160 3 рейки 72 модуля от Legrand Euro - оптимальный выбор для проектов, где важны компактность и надёжность
