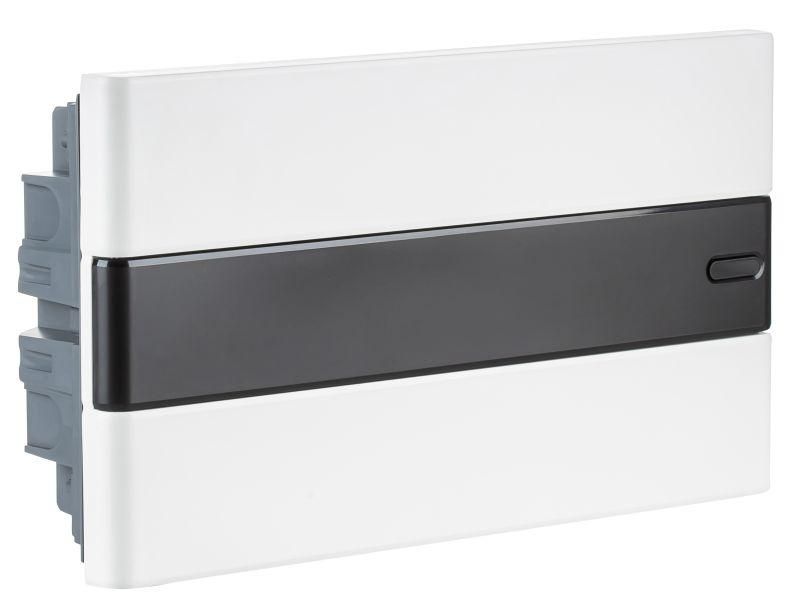

Щит распределительный встраиваемый ЩРВ-П-18 18 мод. IP40 | Б0052634 BOXF-18-p-f-t Trend ЭРА

Щит распределительный встраиваемый ЩРВ-П-18 Trend BOXF-18-p-f-t IP40 от ЭРА предназначен для компактной внутренней установки в стену и сборки автоматических выключателей, УЗО и других модульных устройств. Подходит для жилых домов, офисов и объектов инфраструктуры, где требуется надёжная защита электросети до 400 В.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-18 Trend BOXF-18-p-f-t IP40 служит для размещения модульных аппаратов защиты - автоматов, УЗО, реле напряжения и других устройств. Он защищает проводку и оборудование от перегрузок и коротких замыканий, снижает риск поражения электрическим током. Применяется в квартирах, частных домах, административных зданиях, спортивных комплексах и на объектах с ограниченным пространством для внешнего монтажа.

Технические характеристики

• Количество модулей: 18 (стандартный шаг 17,5 мм)
• Тип изделия: щит распределительный встраиваемый
• Способ монтажа: скрытая установка в стену
• Глубина монтажа: 66 мм - позволяет устанавливать в стандартную штукатурку без углубления
• Материал корпуса: самозатухающий пластик, не поддерживающий горение
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, но не от воды
• Количество рядов: один
• Цвет: белый
• Наличие DIN-рейки: да, съёмная, фиксируется винтами
• Тип крышки: закрытого типа, плотно прилегает к корпусу

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-18 Trend BOXF-18-p-f-t IP40 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. DIN-рейка легко снимается для удобного монтажа оборудования до установки в стену. Кабели заводятся через предварительно подготовленные отверстия в задней стенке - можно использовать гофру или кабель-канал. Глубина 66 мм соответствует типовым штробам, что исключает необходимость дополнительного вскрытия стены. Для монтажа требуются: штроба глубиной не менее 70 мм, уровень, дрель с насадкой и крепёж (саморезы/дюбеля не входят в комплект).

Безопасность и стандарты

Корпус изготовлен из самозатухающего пластика, соответствующего требованиям к материалам класса V-0 по UL94. Степень защиты IP40 обеспечивает безопасность от контакта с твёрдыми предметами, но не защищает от влаги - применение допускается только во внутрипомещении, в сухих зонах. Щит распределительный встраиваемый ЩРВ-П-18 Trend BOXF-18-p-f-t IP40 не предназначен для установки в помещениях с высокой влажностью (ванна, баня, подвалы без гидроизоляции).

Преимущества

• Съёмная DIN-рейка ускоряет сборку - устройства можно заранее смонтировать вне стены
• Фиксация винтами вместо защёлок повышает долговечность и надёжность крепления
• Уменьшенная глубина (66 мм) экономит место в толще стены
• Автоматическая центровка при установке благодаря точному профилю корпуса
• Белый цвет маскирует следы старения и хорошо сочетается с интерьером

Ограничения применения

• Не применяется в условиях повышенной влажности - IP40 не защищает от брызг и пара
• Недопустимо использование в наружных установках, на улице или в неотапливаемых помещениях
• Не рассчитан на установку мощных устройств свыше 18 модулей - превышение нагрузки на корпус недопустимо
• Крышка не имеет функции запирания - не подходит для мест с доступом посторонних лиц без дополнительного замка

Примеры использования

• Распределительный щит в квартире - 6 автоматов, 2 УЗО, 1 реле напряжения
• Общий ввод в частном доме - 1 главный автомат + 5 групп освещения и розеток
• Административное помещение - управление освещением, кондиционированием и серверным оборудованием
• Спортивный зал - отдельные группы для тренажёров, освещения и системы видеонаблюдения

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум на 4–5 мм больше 66 мм, чтобы корпус свободно входил
• Используйте кабельные вводы с герметичными резиновыми кольцами, даже при IP40 - это продлит срок службы
• Не затягивайте винты DIN-рейки слишком сильно - есть риск деформации пластика
• При использовании в многоквартирном доме рекомендуется пометить каждую группу на крышке - это упрощает обслуживание
• Щит распределительный встраиваемый ЩРВ-П-18 Trend BOXF-18-p-f-t IP40 от ЭРА лучше всего комбинируется с продукцией того же бренда - совпадают размеры, цвет и качество исполнения
