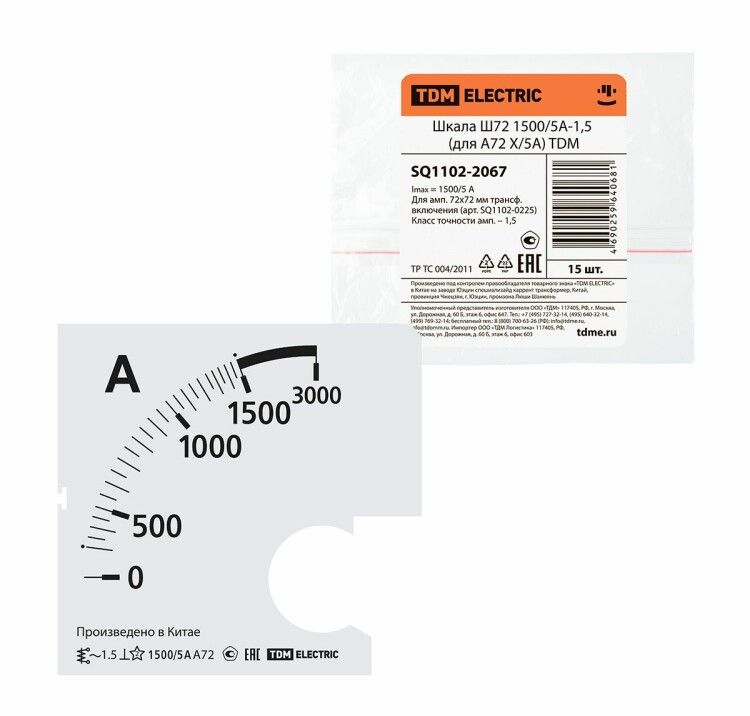

Шкала Ш72 1500/5А-1,5 (для А72 Х/5А) | SQ1102-2067 TDM

Шкала Ш72 1500/5А-1,5 (для А72 Х/5А) от TDM ELECTRIC - это измерительная шкала для аналоговых амперметров, предназначенная для точного отображения значений тока до 1500 А в сочетании с трансформаторами тока 1500/5 А. Применяется в щитах управления и распределительных устройствах на предприятиях и в жилых комплексах.

Назначение и область применения

Шкала Ш72 1500/5А-1,5 используется исключительно совместно с указательными приборами типа А72 Х/5А, А96 Х/5А, В72 Х/5А и В96 Х/5А. Она позволяет визуально контролировать величину тока в цепях переменного тока через внешний трансформатор тока. Подходит для установки в низковольтных распределительных щитах на производстве, в офисах, ЖЭКах и других объектах с потреблением электроэнергии свыше 100 А.

Технические характеристики

• Номинальное конечное значение шкалы: 1500 А - соответствует максимальному току, который можно измерить при использовании трансформатора 1500/5 А;
• Начальное значение шкалы: 0 А - шкала начинается от нулевой отметки;
• Размеры шкалы: 72 × 72 мм - стандартизированный формат для приборов серий А72 и В72;
• Угол поворота стрелки: макс. 90° - обеспечивает четкий и равномерный ход указателя;
• Шкала превышения тока: да - имеет дополнительную градацию выше 1500 А для контроля перегрузок;
• Единица измерения: Ампер (А) - показывает действующую величину тока в цепи.

Совместимость и монтаж

Шкала Ш72 1500/5А-1,5 предназначена только для замены оригинальных шкал на приборах следующих моделей: А72 Х/5А, А96 Х/5А, В72 Х/5А, В96 Х/5А. Установка возможна после демонтажа старой шкалы - требуется доступ к лицевой части корпуса прибора. Монтаж выполняется без инструментов: фиксируется за счет защелок или винтов, предусмотренных конструкцией прибора. Не применяйте шкалу с другими типами приборов - она не будет правильно отображать значения.

Преимущества

• Стандартный размер 72×72 мм - легко заменяет родные элементы без доработки панели;
• Чёткая градация с учетом коэффициента трансформации 1500/5 - гарантирует соответствие реальному току в цепи;
• Наличие шкалы превышения тока - позволяет оперативно выявлять перегрузки даже вне основного диапазона;
• Изготовлена компанией TDM ELECTRIC - известным производителем компонентов для коммуникационных и распределительных систем.

Ограничения применения

• Не работает самостоятельно - требует обязательного подключения к трансформатору тока 1500/5 А;
• Подходит только для переменного тока - не постоянный ток;
• Не рассчитана на работу при температуре ниже −10C или выше +50C - устанавливается внутри закрытых щитов;
• Запрещено использовать с приборами других серий (например, D72, E72) - форма и расположение осей отличаются.

Примеры использования

• Щит автоматического ввода резерва (АВР) на заводе с мощностью более 800 кВт;
• Распределительный пункт многоквартирного дома с главным входящим током около 1200 А;
• Контроль нагрузки на двигателе насосной станции через трансформатор тока и прибор А72 Х/5А;
• Обслуживание оборудования в пищевых производствах, где необходим постоянный мониторинг тока.

Практические советы

• Перед заменой проверьте модель вашего прибора - он должен иметь обозначение Х/5А в конце (например, А72 Х/5А);
• Если ваш трансформатор тока имеет другое соотношение (например, 1000/5 А), эта шкала покажет неверные данные - используйте подходящую по коэффициенту;
• При сборке щита убедитесь, что место под шкалу Ш72 1500/5А-1,5 свободно и не перекрывается проводами или кабельными каналами;
• Для долговечности рекомендовано применять в помещениях с уровнем защиты IP40 и выше - предпочтительно внутри металлических щитов.
