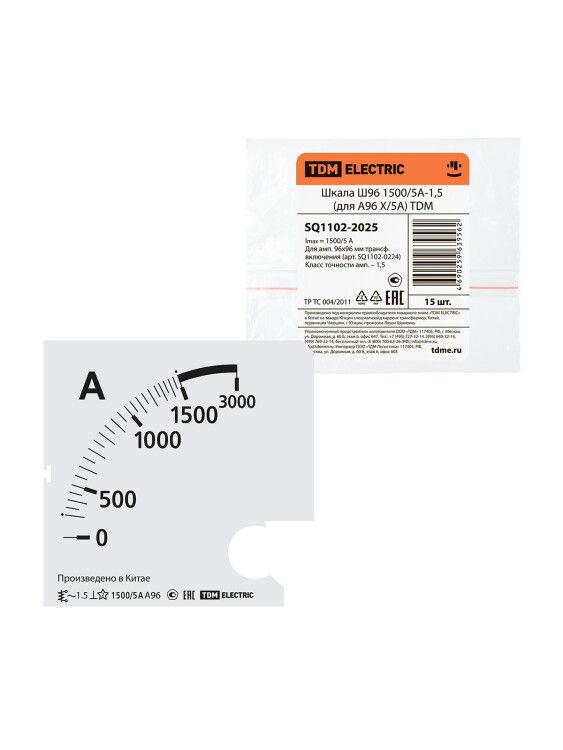

Шкала Ш96 1500/5А-1,5 (для А96 Х/5А) | SQ1102-2025 TDM

Шкала Ш96 1500/5А-1,5 (для А96 Х/5А) TDM - это измерительная шкала, предназначенная для точного отображения значений тока в электроизмерительных приборах класса А96. Применяется в комплектных устройствах распределительных сетей на объектах жилой, коммунальной и промышленной недвижимости. Артикул sq1102-2025 соответствует модели от бренда TDM ELECTRIC.

Назначение и область применения

Шкала Ш96 1500/5А-1,5 (для А96 Х/5А) TDM используется исключительно для визуального отображения величины тока в амперах в приборах с габаритами А96. Она предназначена для работы в паре с токоизмерительными клещами или трансформаторами тока 1500/5 А. Подходит для установки в щитах управления, распределительных пунктах и автоматических выключателях, где требуется контроль нагрузки в однофазных цепях переменного тока.

Технические характеристики

• Номинальный ток: 1500 А (при вторичном токе 5 А)
• Класс точности: 1,5
• Габариты совместимы с приборами серии А96
• Материал корпуса: самозатухающий термопластик
• Работает в условиях переменного тока (AC)
• Не предназначена для измерения напряжения - только ток

Совместимость и монтаж

Шкала Ш96 1500/5А-1,5 (для А96 Х/5А) TDM устанавливается только в измерительные головки стандарта А96. Убедитесь, что ваш прибор имеет фланец с тем же креплением и размером окна для шкалы. Монтаж выполняется после отключения питания. Шкала крепится механически - без проводов, её функция - лишь визуальное отображение показаний, передаваемых внешним трансформатором тока. Не используйте шкалу в качестве самостоятельного измерительного элемента.

Безопасность и стандарты

Изготовлена из самозатухающего пластика, что снижает риск распространения пламени при перегреве. Соответствует требованиям безопасности для оборудования низковольтных распределительных устройств. Не сертифицирована для взрывоопасных зон или высоких уровней ЭМИ. Работает в пределах нормальных условий окружающей среды: температура +5…+40 C, относительная влажность до 80%.

Преимущества

• Устойчивый к возгоранию материал повышает безопасность в плотных щитах
• Чёткая градуировка с классом точности 1,5 позволяет точно интерпретировать значения тока
• Стандартный форм-фактор А96 обеспечивает замену без доработки корпуса
• Подходит для массового применения в промышленных и бытовых системах

Ограничения применения

• Не работает с постоянным током - только переменный (AC)
• Не является автономным измерителем - требует подключения к трансформатору тока 1500/5 А
• Не защищена от попадания воды или пыли - не применяется во влажных или запылённых помещениях без дополнительной защиты
• Не рассчитана на ток выше 1500 А - превышение может привести к искажению показаний или повреждению

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты в торговых центрах
• Автоматические панели на производственных линиях
• Энергоустановки в многоэтажных жилых домах

Практические советы

• Перед заменой шкалы проверьте соответствие первичного тока трансформатора - он должен быть именно 1500 А, иначе показания будут некорректны
• При монтаже не затягивайте крепления слишком сильно - хрупкий пластик легко треснет
• Если шкала потускнела или помутнела - замените её; даже небольшое искажение цвета влияет на восприятие делений
• Для долговечности не устанавливайте шкалу рядом с источниками тепла (например, нагревательными элементами или мощными контактами)
