Шкала Ш96 2000/5А-1,5 (для А96 Х/5А) | SQ1102-2026 TDM

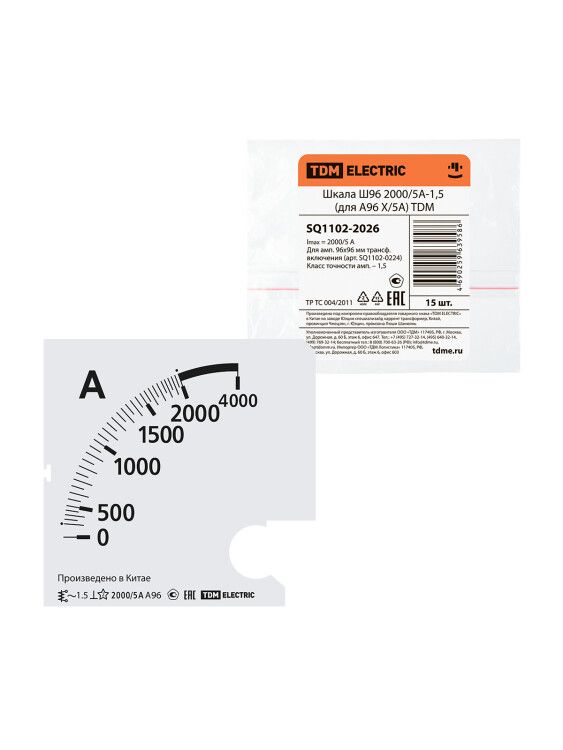

Измерительная шкала Ш96 2000/5А-1,5 от TDM ELECTRIC предназначена для точного отображения значений тока в цепях до 2000 А с использованием внешнего трансформатора тока 2000/5 А. Устройство совместимо с приборами серии А96 и применяется в распределительных щитах промышленных и бытовых объектов.

Назначение и область применения

Шкала измерительная Ш96 2000/5А-1,5 используется для визуального контроля силы тока в однофазных цепях переменного тока. Она работает в паре с трансформатором тока 2000/5 А - то есть сама по себе не измеряет ток, а показывает его значение, преобразованное через трансформатор. Применяется в низковольтных распределительных устройствах: щитах управления, ящиках автоматики, системах учёта электроэнергии на предприятиях, в ЖКХ и коммерческих зданиях.

Технические характеристики

• Размеры: 96 мм × 96 мм - стандартный формат для установки в панели с отверстием такого же размера
• Номинальное конечное значение шкалы: 2000 А - максимальный ток, который можно отобразить при использовании с трансформатором 2000/5 А
• Шкала превышения тока: да - имеет дополнительную отметку выше 2000 А для сигнализации перегрузки
• Угол поворота стрелки: до 90° - обеспечивает чёткую визуализацию изменения значения
• Тип шкалы: линейная, градуирована в амперах (А)
• Подключение: требует подключения к вторичной обмотке трансформатора тока 5 А

Совместимость и монтаж

Шкала Ш96 2000/5А-1,5 совместима исключительно с приборами серии А96 Х/5А - другими словами, она устанавливается вместо стандартной шкалы в уже существующий корпус прибора этого типа. Монтаж выполняется после демонтажа старой шкалы: фиксируется защёлками или винтами внутри корпуса, провода подключаются к клеммам для вторичной цепи трансформатора тока. Обязательно соблюдайте полярность подключения - неверное соединение приведёт к некорректным показаниям.

Преимущества

• Стандартный размер 96×96 мм - легко заменяется на аналогичные модели без переделки панели
• Шкала с превышением позволяет оперативно выявлять перегрузки даже при кратковременных выбросах тока
• Произведённая проверка и наличие клейма - гарантирует соответствие метрологическим требованиям
• Простая механическая конструкция - надёжна, не требует питания, не подвержена сбоям от помех

Ограничения применения

• Не работает без внешнего трансформатора тока - нельзя использовать напрямую в цепи высокого тока
• Применяется только в цепях переменного тока - не подходит для постоянного тока
• Не предназначен для работы в условиях повышенной вибрации или ударных нагрузок
• Температурный режим ограничен рабочими условиями оборудования, в которое он установлен

Примеры использования

• Щит управления насосной станцией - контроль тока двигателя мощностью до 400 кВт
• Распределительный щит торгового центра - наблюдение за нагрузкой на основной ввод
• Линия питания конвейера на заводе - отслеживание тока при запуске и работе оборудования
• Автоматические системы защиты - сигнал о превышении порога тока для отключения

Практические советы

• Перед установкой убедитесь, что трансформатор тока имеет коэффициент 2000/5 А - иначе показания будут неверными
• Проверьте посадочный диаметр отверстия в панели - должен точно соответствовать 96 мм
• Не используйте шкалу Ш96 2000/5А-1,5 в качестве самостоятельного амперметра - она не имеет внутренней катушки
• При замене шкалы отключите питание всей цепи - работа с трансформаторами тока опасна при включенном оборудовании
• Обращайте внимание на состояние стрелки - её заклинивание указывает на механический износ или попадание пыли
