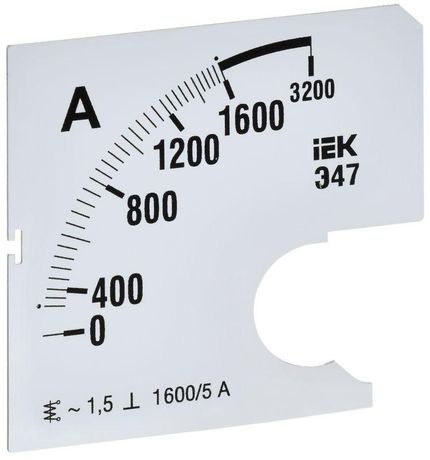

Шкала сменная для амперметра Э47 1600/5А класс точности 1,5 72х72мм - IPA10D-SC-1600 IEK

Шкала сменная для амперметра Э47 1600/5А класс точности 1,5 72х72мм - заменяемый элемент для измерительного прибора IEK артикул IPA10-5-0000-A, позволяющий изменить предел измерения тока без замены всего устройства. Подходит для установки в щитовые и панельные системы с габаритами 72×72 мм.

Назначение и область применения

Шкала сменная для амперметра Э47 1600/5А предназначена для замены оригинальной шкалы на амперметре Э47, когда требуется изменить диапазон измерений. Применяется исключительно с амперметрами IEK артикул IPA10-5-0000-A, которые не имеют встроенной шкалы. Устанавливается в условиях постоянного тока до 1600 А через внешний шунт 5 А. Часто используется в распределительных щитах, на пультах управления, в системах автоматизации и на оборудовании с высокими токовыми нагрузками - например, на станках, конвейерах, преобразователях частоты.

Технические характеристики

• Номинальный диапазон шкалы: 0–1600 А
• Выходной сигнал от измерительного механизма: 5 А (соответствует входному току шунта)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Габаритные размеры: 72 × 72 мм - соответствуют стандартным отверстиям для встраиваемых приборов
• Угол отклонения стрелки: 90° - обеспечивает компактную и четкую визуализацию показаний
• Способ монтажа: встраиваемый - устанавливается в панель через прямоугольное отверстие 68×68 мм

Совместимость и монтаж

Шкала сменная для амперметра Э47 1600/5А совместима только с амперметрами IEK артикул IPA10-5-0000-A. Она не работает с другими моделями Э47, даже если они имеют аналогичные размеры. Для установки необходимо:

• Отключить питание цепи;
• Снять старую шкалу (обычно фиксируется защелками или винтами);
• Установить новую шкалу, выровняв её по центру; проверить свободное движение стрелки;
• Подключить измерительный механизм к шунту 5 А - важно соблюсти полярность.

Не используйте шкалу с другим типом измерительного механизма - это приведёт к некорректным показаниям.

Преимущества

• Замена шкалы вместо всей головки снижает затраты на обслуживание и ремонт.
• Стандартный формат 72×72 мм позволяет легко заменить в существующих панелях без переделки корпуса.
• Чёткая градуировка с учётом класса точности 1,5 обеспечивает надёжные данные для контроля токовой нагрузки.
• Работает с любым шунтом 5 А - универсальное решение для различных токовых диапазонов.

Ограничения применения

• Не применяется самостоятельно - требует обязательного подключения к амперметру IEK артикул IPA10-5-0000-A и внешнему шунту 5 А.
• Не предназначен для работы с переменным током без выпрямления - только для постоянного тока через шунт.
• Не допускается использование в средах с повышенной вибрацией без дополнительной фиксации - возможна потеря точности.
• Не рекомендовано применение в условиях температур ниже –10 C и выше +50 C - выход за пределы заявленного диапазона влияет на точность.

Примеры использования

• На панели управления промышленного станка - замена шкалы с 1000 А на 1600 А после модернизации оборудования.
• В силовом щите с большим количеством потребителей - настройка измерения тока по шунту 5 А для контроля перегрузок.
• В системах энергоаудита - быстрая замена шкал при тестировании разных участков сети без замены приборов.

Практические советы

• Перед установкой проверьте соответствие шунта - он должен быть рассчитан на 5 А и иметь тот же коэффициент трансформации, что и шкала.
• Обязательно сверьте направление тока на зажимах шунта - неверная полярность вызовет обратное отклонение стрелки.
• При монтаже не перетягивайте крепления - пластиковая рамка шкалы хрупкая, особенно при низких температурах.
• Если нужна шкала на другой диапазон (например, 2000 А), убедитесь, что ваш шунт и измерительный механизм поддерживают этот предел - шкала сама по себе не меняет чувствительность прибора.
