Шкала сменная для амперметра Э47 1600/5А класс точности 1,5 96х96мм - IPA20D-SC-1600 IEK

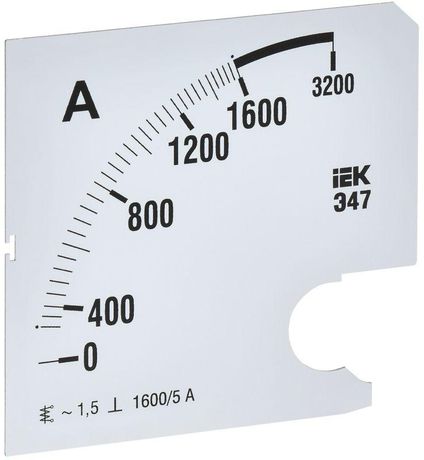

Шкала сменная для амперметра Э47 1600/5А класс точности 1,5 96х96мм - заменяемый элемент для аналогового амперметра IEK артикул IPA20-5-0000-A, позволяющий изменить предел измерения тока на 0–1600 А. Подходит для модернизации существующих щитов без замены всего прибора.

Назначение и область применения

Шкала сменная для амперметра Э47 1600/5А класс точности 1,5 96х96мм предназначена для установки вместо оригинальной шкалы в амперметр IEK артикул IPA20-5-0000-A. Она позволяет перенастроить прибор на измерение токов до 1600 А при использовании внешнего трансформатора тока 1600/5 А. Применяется в распределительных щитах, на пультах управления, в цепях силовой нагрузки - например, на входах крупных двигателей, трансформаторов, конвейеров и других промышленных объектах.

Технические характеристики

• Номинальный диапазон измерений: 0–1600 А
• Выходной сигнал трансформатора тока: 5 А (соответствует стандартному входу амперметра Э47)
• Габаритные размеры: 96×96 мм - совпадает с корпусом амперметра Э47
• Угол отклонения стрелки: максимум 90° - обеспечивает равномерную градуировку по всей шкале
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Способ монтажа: встраиваемый - устанавливается внутрь уже смонтированного прибора

Совместимость и монтаж

Шкала сменная для амперметра Э47 1600/5А класс точности 1,5 96х96мм совместима исключительно с амперметрами IEK артикул IPA20-5-0000-A. Установка требует демонтажа передней панели прибора и аккуратной замены старой шкалы. Новая шкала фиксируется на оси стрелки с помощью зажима - важно не повредить механизм при сборке. Перед заменой убедитесь, что питание отключено, а трансформатор тока соответствует номиналу 1600/5 А.

Преимущества

• Не требуется замена всего амперметра - экономия стоимости и времени при модернизации
• Стандартный форм-фактор 96×96 мм - легко встраивается в типовые щиты
• Чёткая градуировка с учётом коэффициента трансформации - показания сразу в амперах, без дополнительных вычислений
• Сохраняет класс точности 1,5 - надёжность измерений не снижается

Ограничения применения

• Подходит только для работы с трансформаторами тока 1600/5 А - нельзя использовать с другими соотношениями (например, 1000/5 А или 2000/5 А)
• Не применяется в цепях постоянного тока - только переменный ток
• Запрещён монтаж без демонтажа корпуса амперметра - невозможно заменить шкалу “на лету”
• Не рекомендуется для сред с высокой вибрацией без дополнительной фиксации механизма

Примеры использования

• Щиты питания промышленных насосов мощностью более 100 кВт
• Распределительные пункты на заводах с большими двигателями
• Контроль тока в системах кондиционирования и вентиляции
• Обновление старых щитов без замены всех приборов - например, при увеличении нагрузки

Практические советы

• Перед заменой проверьте соответствие трансформатора тока - он должен быть именно 1600/5 А, иначе показания будут неверными
• При установке не трогайте стрелку механически - она чувствительна к перегрузкам
• Если шкала помутнела или потёрлась - замените её, чтобы избежать ошибок считывания
• Совмещайте эту шкалу только с амперметром IEK артикул IPA20-5-0000-A - другие модели имеют другую форму оси и калибровку
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу
