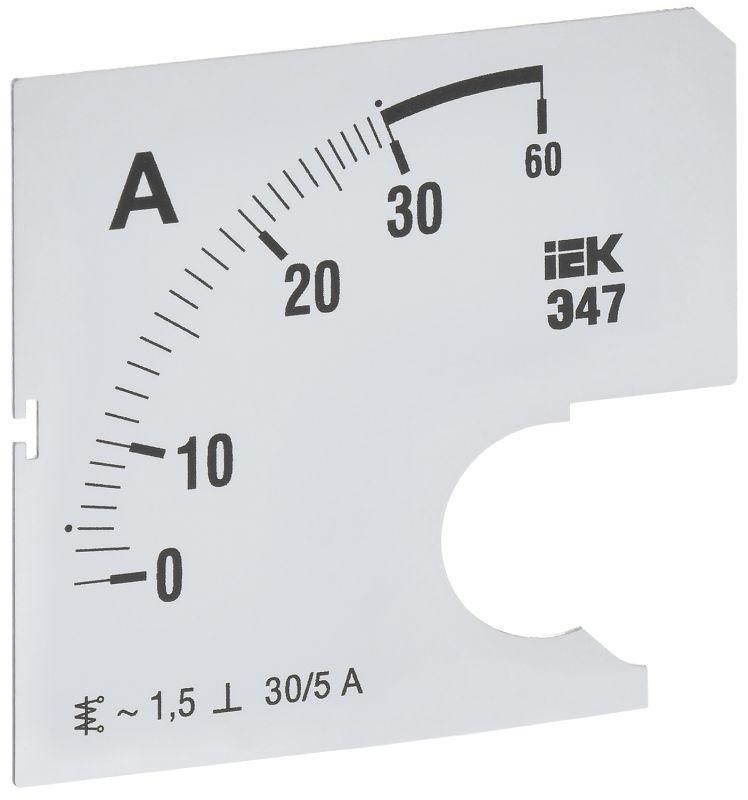

Шкала сменная для амперметра Э47 30/5А класс точности 1,5 72х72мм - IPA10D-SC-0030 IEK

Шкала сменная для амперметра Э47 30/5А класс точности 1,5 72х72мм - запасной элемент для замены повреждённой или устаревшей шкалы на аналоговом амперметре Э47. Подходит для моделей IEK с артикулом IPA10-5-0000-A, обеспечивает точную визуализацию значений тока до 30 А.

Назначение и область применения

Шкала сменная для амперметра Э47 30/5А класс точности 1,5 72х72мм предназначена исключительно для установки на корпус амперметра Э47 без собственной шкалы. Она используется при ремонте, обслуживании или модернизации измерительного прибора. Применяется в электроустановках с постоянным контролем тока - например, на щитах управления, станках, системах автоматизации, где требуется визуальный контроль нагрузки.

Технические характеристики

• Диапазон измерения: 0–30 А - соответствует номинальному току 30 А при вторичном токе 5 А (совместимо с трансформаторами тока 30/5 А).
• Размеры: 72×72 мм - точно соответствует габаритам корпуса амперметра Э47.
• Угол отклонения стрелки: до 90° - обеспечивает равномерную шкалу и удобство считывания показаний.
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения (30 А), что допустимо для промышленного контроля.
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра Э47, фиксируется механически.

Совместимость и монтаж

Шкала сменная для амперметра Э47 30/5А класс точности 1,5 72х72мм совместима только с оригинальными амперметрами IEK артикул IPA10-5-0000-A. Установка требует демонтажа старой шкалы и последующего крепления новой на ту же ось стрелки. Не используйте её с другими моделями - даже если они имеют размер 72×72 мм, механизм и центральное крепление могут отличаться. Для монтажа необходимы отвертка и осторожность: при неправильной установке возможна деформация стрелки или смещение нулевой отметки.

Преимущества

• Замена шкалы вместо всего прибора снижает затраты на ремонт.
• Сохраняет первоначальную точность измерений при условии правильной установки.
• Стандартный формат 72×72 мм позволяет использовать в типовых панелях без переделки.
• Произведено тем же заводом, что и основной прибор - гарантирует соответствие всех компонентов.

Ограничения применения

• Не применяется самостоятельно - требует наличия исправного механизма амперметра Э47.
• Не рассчитана на работу с переменным током выше 30 А или с трансформаторами других коэффициентов (например, 100/5 А).
• Не подходит для внешней установки - не имеет защиты от пыли и влаги (IP-класс не указан, так как является внутренним элементом).
• Не рекомендовано применять в условиях сильной вибрации без дополнительной фиксации корпуса.

Примеры использования

• Замена повреждённой шкалы на щите управления насосной станции.
• Обновление шкалы после длительной эксплуатации в цехе с высокой запылённостью.
• Переоборудование старого оборудования - когда весь прибор Э47 цел, но шкала выцвела или треснула.

Практические советы

• Перед заменой отключите питание и проверьте отсутствие напряжения на входе амперметра.
• Фиксируйте положение стрелки до снятия старой шкалы - это поможет правильно установить ноль на новой.
• Проверьте посадочное место на предмет засоров или повреждений - грязь может вызвать заедание стрелки.
• При заказе убедитесь, что у вас есть амперметр IEK артикул IPA10-5-0000-A - другие модели с таким же размером не подходят.
• Храните запасные шкалы в сухом месте - бумага и краска чувствительны к влажности.
