Шкала сменная для амперметра Э47 600/5А класс точности 1,5 72х72мм - IPA10D-SC-0600 IEK

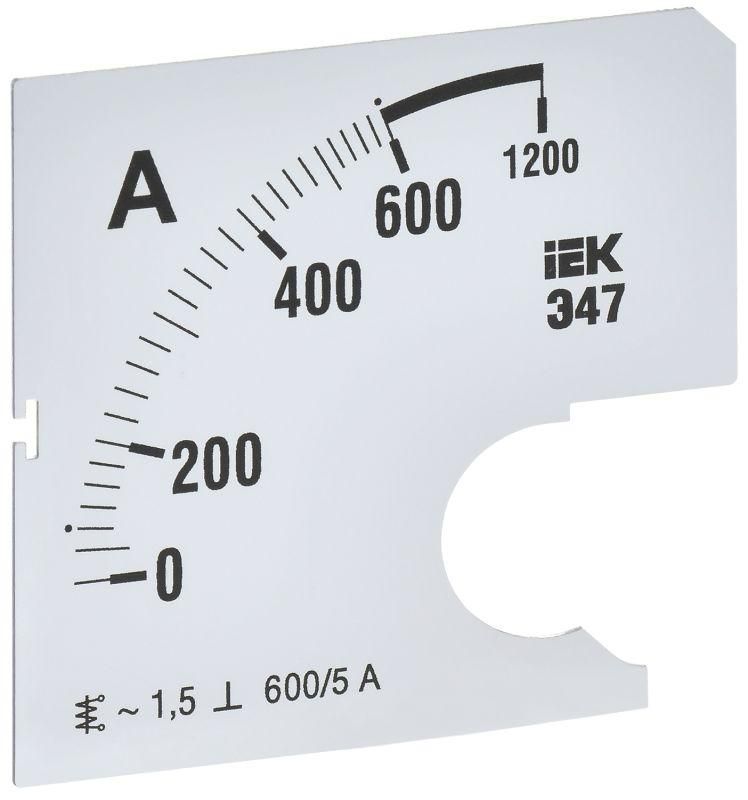

Шкала сменная для амперметра Э47 600/5А класс точности 1,5 72х72мм отклонение стрелки 90° - это заменяемый элемент для измерительного прибора Э47, позволяющий изменить предел измерения тока без замены всего устройства. Подходит для установки на амперметр IEK артикул IPA10-5-0000-A, обеспечивает точную визуализацию значений до 600 А.

Назначение и область применения

Шкала сменная для амперметра Э47 600/5А предназначена для замены оригинальной шкалы на приборах Э47, когда требуется изменить диапазон измерения тока. Применяется в системах контроля тока в электроустановках, где используются трансформаторы тока с коэффициентом 600/5 А. Устанавливается исключительно на амперметры Э47 с габаритами 72×72 мм и классом точности 1,5.

Технические характеристики

• Номинальный диапазон шкалы: 600 А - соответствует измерению тока через трансформатор 600/5 А;
• Максимальное отклонение стрелки: 90° - угол поворота указателя от начала до конца шкалы, что обеспечивает достаточную разрешающую способность;
• Габаритные размеры: 72×72 мм - точно соответствуют корпусу амперметра Э47;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения;
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса прибора, фиксируется на оси механизма.

Совместимость и монтаж

Шкала сменная для амперметра Э47 600/5А совместима только с моделями амперметра IEK артикул IPA10-5-0000-A, имеющими аналогичный механизм движения стрелки и размеры лицевой панели. Для замены необходимо:

• Отключить питание и снять крышку прибора;
• Аккуратно демонтировать старую шкалу, не повредив ось стрелки;
• Установить новую шкалу так, чтобы нулевое деление совпало с механическим нулём стрелки;
• Закрепить и проверить свободное движение стрелки по всей шкале.

Не используйте шкалу с другими типами амперметров - даже при одинаковых размерах 72×72 мм возможна несовместимость механизма.

Преимущества

• Позволяет переоборудовать существующий прибор под новый диапазон без замены всего амперметра;
• Сохраняет заводскую точность 1,5%, поскольку изготовлена по тем же технологическим нормам;
• Формат 72×72 мм стандартизирован - легко найти место в щитовой панели;
• Работает с трансформаторами тока 600/5 А - распространённый вариант в промышленных сетях.

Ограничения применения

• Подходит только для амперметров Э47 с классом точности 1,5 - не совместима с другими классами (например, 1,0 или 2,5);
• Не применяется в цепях постоянного тока - предназначена исключительно для переменного тока;
• Не рекомендуется использовать при температуре ниже −25C или выше +55C - не гарантируется сохранение точности;
• Не является самостоятельным измерительным устройством - требует наличия исправного механизма амперметра IEK артикул IPA10-5-0000-A.

Примеры использования

• На промышленном конвейере с трансформатором тока 600/5 А для контроля нагрузки двигателя;
• В распределительном щите предприятия для наблюдения за потребляемым током силового оборудования;
• При модернизации старых щитов, где замена целого амперметра экономически невыгодна.

Практические советы

• Перед установкой проверьте, что стрелка амперметра перемещается свободно - заклинивание вызовет ошибки показаний;
• Обязательно сверьте положение нуля на шкале с механическим нулём стрелки - смещение на 1–2 мм даёт погрешность до 5%;
• При использовании в условиях повышенной вибрации (станки, насосы) дополнительно закрепите шкалу клеем на основе силикона;
• Не трогайте поверхность шкалы руками - жирные следы затрудняют чтение показаний; при необходимости протрите спиртовой салфеткой.
