Шкала сменная для амперметра Э47 500/5А класс точности 1,5 72х72мм - IPA10D-SC-0500 IEK

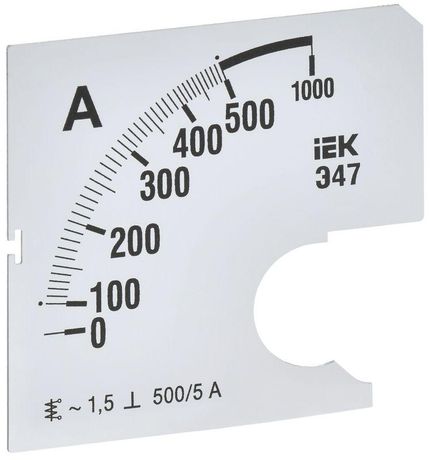

Шкала сменная для амперметра Э47 500/5А класс точности 1,5 72х72мм - заменяемый элемент измерительной системы, предназначенный для установки на амперметр Э47 от IEK. Подходит для замены повреждённой или устаревшей шкалы, обеспечивает точную визуализацию тока до 500 А. Артикул ipa10d-sc-0500 соответствует оригинальному комплекту от бренда IEK.

Назначение и область применения

Шкала сменная для амперметра Э47 500/5А используется исключительно в паре с амперметрами Э47 класса точности 1,5 и габаритами 72×72 мм. Она не является самостоятельным прибором - её задача - отображать значения тока на шкале с делениями от 0 до 500 А. Применяется в распределительных щитах, на пультах управления, в цепях с высокими токами: например, на станках, конвейерах, системах освещения, вводных автоматах.

Технические характеристики

• Номинальный диапазон: 0–500 А - соответствует входному сигналу 5 А от внешнего трансформатора тока;
• Габариты: 72 × 72 мм - точно совпадает с корпусом амперметра Э47;
• Угол отклонения стрелки: 90° - стандартный ход механизма для аналоговых приборов этого типа;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (+-7,5 А при 500 А);
• Тип шкалы: линейная, с чёткими метками и цифрами, выполнена на прочном картоне с лаковым покрытием.

Совместимость и монтаж

Шкала сменная для амперметра Э47 500/5А совместима только с моделями амперметра Э47 от IEK, имеющими артикул IPA10-5-0000-A. Установка выполняется после демонтажа старой шкалы. Монтаж встраиваемый - шкала фиксируется внутри лицевой части корпуса прибора через защёлки или клеевые точки. Для замены необходимо открыть переднюю крышку амперметра, осторожно снять старую шкалу и надеть новую, выровняв по центру. Не требует регулировки или калибровки - механическая часть прибора остаётся неизменной.

Преимущества

• Простая замена без необходимости менять весь прибор - экономия времени и средств;
• Точное соответствие оригиналу - гарантирует правильное считывание показаний;
• Стандартный формат 72×72 мм - легко найти в наличии у большинства поставщиков запчастей;
• Защитное лаковое покрытие - устойчиво к влаге, пыли и механическим воздействиям в условиях производства.

Ограничения применения

• Не применяется с другими типами амперметров - даже если они имеют те же габариты;
• Не подходит для работы с постоянным током - рассчитана только на переменный ток через трансформатор тока 5 А;
• Не предназначена для эксплуатации вне закрытых щитов - не имеет защиты IP выше IP20;
• Запрещено использовать при температуре ниже –10 C и выше +50 C - возможна деформация материала шкалы.

Примеры использования

• Замена шкалы на амперметре Э47 в распределительном щите цеха после повреждения;
• Обновление прибора на линии конвейера, где требуется контроль тока нагрузки;
• Ремонт старого оборудования, где оригинал уже недоступен, но сохранён корпус Э47;
• Настройка новых цепей с использованием существующих амперметров Э47 без замены всего устройства.

Практические советы

• Перед заменой отключите питание и проверьте отсутствие напряжения на клеммах амперметра;
• Проверьте, что трансформатор тока на 5 А установлен правильно - неверный коэффициент искажает показания даже при идеальной шкале;
• При установке не касайтесь поверхности шкалы руками - жирные следы затруднят чтение значений;
• Убедитесь, что стрелка свободно перемещается - при перекосе шкалы она может задевать за цифры;
• Артикул ipa10d-sc-0500 - единственный подходящий вариант для Э47 с диапазоном 500/5 А; другие шкалы (например, 300/5 А) не подойдут по разметке.
